Funzioni e caratteristiche
126

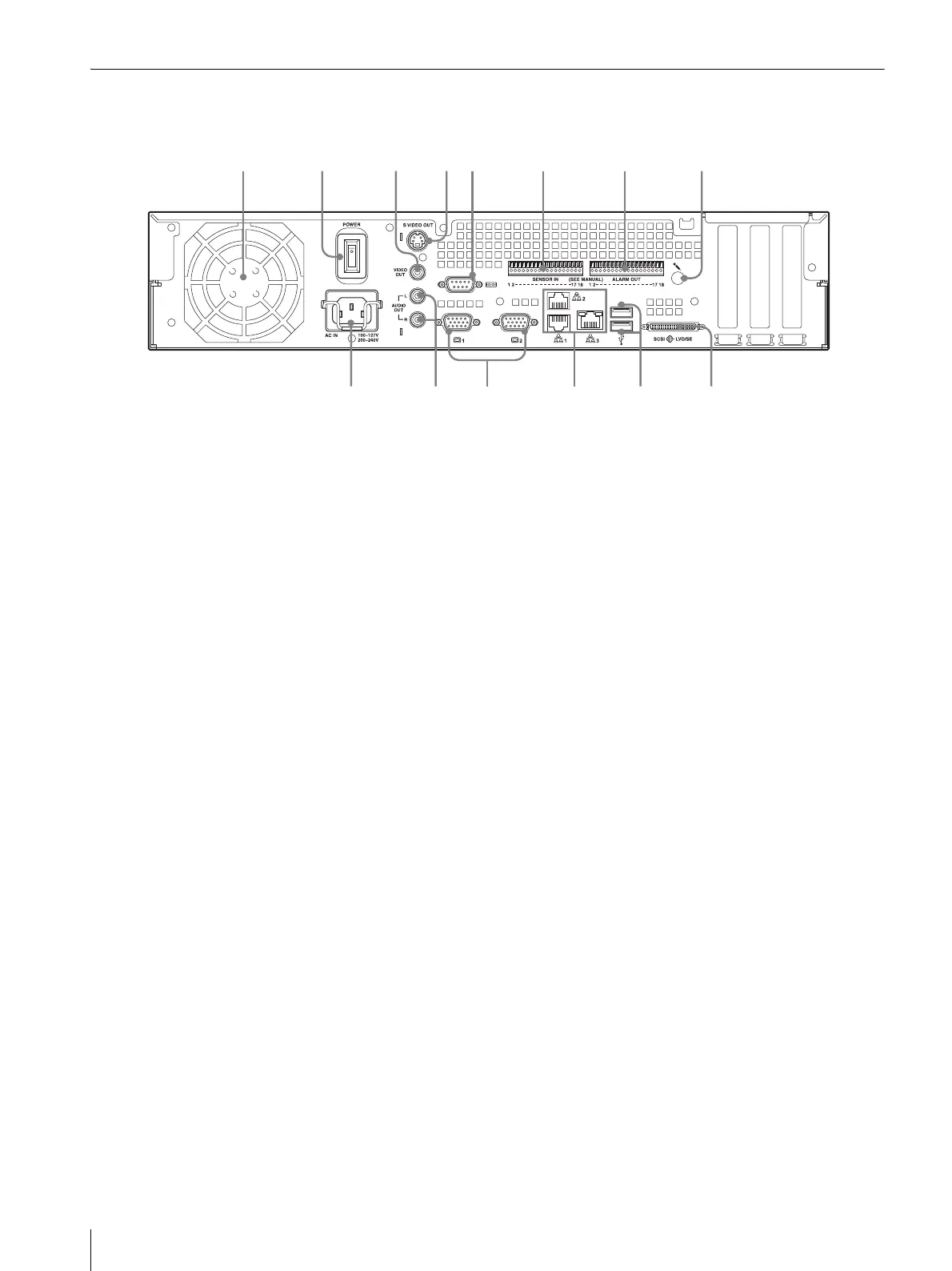

Lato posteriore
NSR-100/50
A Ventilatore
Assicurarsi di non ostruire la griglia del ventilatore. In
caso di ostruzione della griglia del ventilatore, il
conseguente surriscaldamento dell’unità può causare
danni o incendi.
B Interruttore di alimentazione
Premere l’interruttore nella posizione a per accendere
l’unità.
C Connettore di uscita video
Utilizzare questo connettore per inviare un segnale
video a una periferica video, ad es. un videoregistratore.
Le immagini visualizzate sono le stesse del connettore
monitor 1.
D Connettore di uscita S-video
Utilizzare questo connettore per inviare un segnale
video a una periferica video dotata di connettore S-
video.
Le immagini visualizzate sono le stesse del connettore
monitor 1.
E Connettore seriale (RS-232C)
Utilizzare questo connettore per collegare la linea di
comando del gruppo di continuità (UPS).
F Connettore di ingresso sensore
Utilizzare questo connettore per collegare le linee di
ingresso del sensore.
Per i dettagli di collegamento e gli schemi di
connessione degli ingressi del sensore, vedere “Porta di
I/O” (pagina 145).
G Connettore di uscita allarme
Utilizzare questo connettore per collegare le linee di
uscite.
Per i dettagli di collegamento e uno schema di
connessione dell’uscita di allarme, vedere “Porta di I/O”
(pagina 145).
H Connettore di ingresso audio*
Questo connettore consente l’ingresso di un segnale
audio proveniente da una periferica audio, ad es. un
microfono.
I Connettore SCSI*
Utilizzare questo connettore per il collegamento di una
periferica SCSI.
J Connettore USB
Utilizzare questo connettore per collegare la tastiera
USB, il mouse, la memoria flash USB o il telecomando
RM-NS10 alla
NSR
.
K Connettori LAN (1 ~ 3)
Utilizzare questi connettori per collegare i cavi di rete 10
Base-T, 100 Base-TX o 1000 Base-T alla
NSR
.
LAN1 : telecamere di rete
LAN2 : client remoti
LAN3 : periferiche di memorizzazione esterna**
L Connettore monitor (1 e 2)
Utilizzare questo connettore per un monitor.
M Connettori uscita audio (L e R)
Utilizzare questi connettori per inviare un segnale audio
a una periferica audio.
N Connettore alimentazione
Utilizzare questo connettore per il collegamento del
cavo di alimentazione.
* Questa funzione attualmente non è supportata.
** Con talune versioni del software le periferiche di
memorizzazione esterna potrebbero non essere supportate.
Per maggiori informazioni, consultare il proprio
rivenditore.
