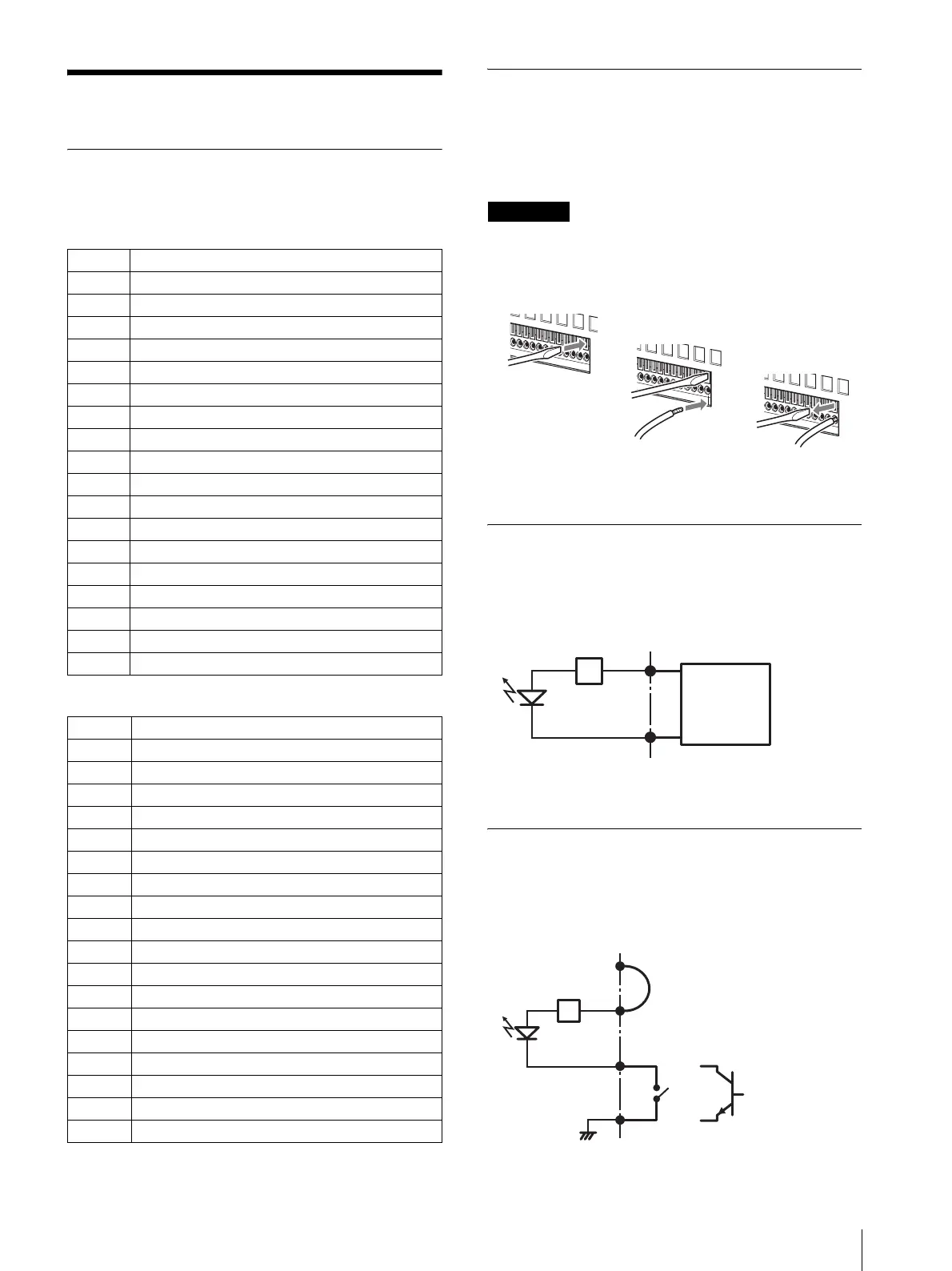

Porta di I/O
145
Porta di I/O
Assegnazione dei pin della porta di
I/O
Sensor In
Alarm Out
Utilizzo di una presa I/O
Inserire un piccolo cacciavite ad intaglio nella fessura
superiore o inferiore del foro a cui si desidera collegare
un filo (n. AWG da 28 a 18). Tenere premuto il
cacciavite e inserire il filo, quindi rilasciare il cacciavite.
Avvertenza
Quando si inserisce il cacciavite nella fessura, non
applicare una forza eccessiva per evitare il
danneggiamento.
Ripetere questa procedura per collegare tutti i cavi
necessari.
Schema di connessione 1 per
l’ingresso del sensore
Schema di connessione 2 per
l’ingresso del sensore
N. pin SENSOR IN
13.3 v
2IN_8 –
3IN_8 +
4IN_7 –
5IN_7 +
6IN_6 –
7IN_6 +
8IN_5 –
9IN_5 +
10 IN_4 –
11 IN_4 +
12 IN_3 –
13 IN_3 +
14 IN_2 –
15 IN_2 +
16 IN_1 –
17 IN_1 +
18 GND
N. pin Alarm Out
1 GND
2 OUT_8 –
3 OUT_8 +
4 OUT_7 –
5 OUT_7 +
6 OUT_6 –
7 OUT_6 +
8 OUT_5 –
9 OUT_5 +
10 OUT_4 –
11 OUT_4 +
12 OUT_3 –
13 OUT_3 +
14 OUT_2 –
15 OUT_2 +
16 OUT_1 –
17 OUT_1 +
18 3.3 v
1
2
3
Pin 3, 5, 7, 9, 11, 13, 15, 17
(SENSOR IN+)
Pin 2, 4, 6, 8, 10, 12, 14, 16
(SENSOR IN-)
2.35 kΩ
Sensore
Uscita:
da 3,3 a 24 V
CC
Interno di questa unità Esterno
Pin 3, 5, 7, 9, 11, 13,
15, 17
(SENSOR IN+)
Pin 2, 4, 6, 8, 10, 12,
14, 16
(SENSOR IN-)
2.35 kΩ
Filo
Interno di questa unità Esterno
Pin 1 (VDD) (max 200 mA)
Interruttore
meccanico
Pin 18 (GND)
GND
oppure
Uscita a collettore
aperto
