Eigenschaften und Funktionen
96

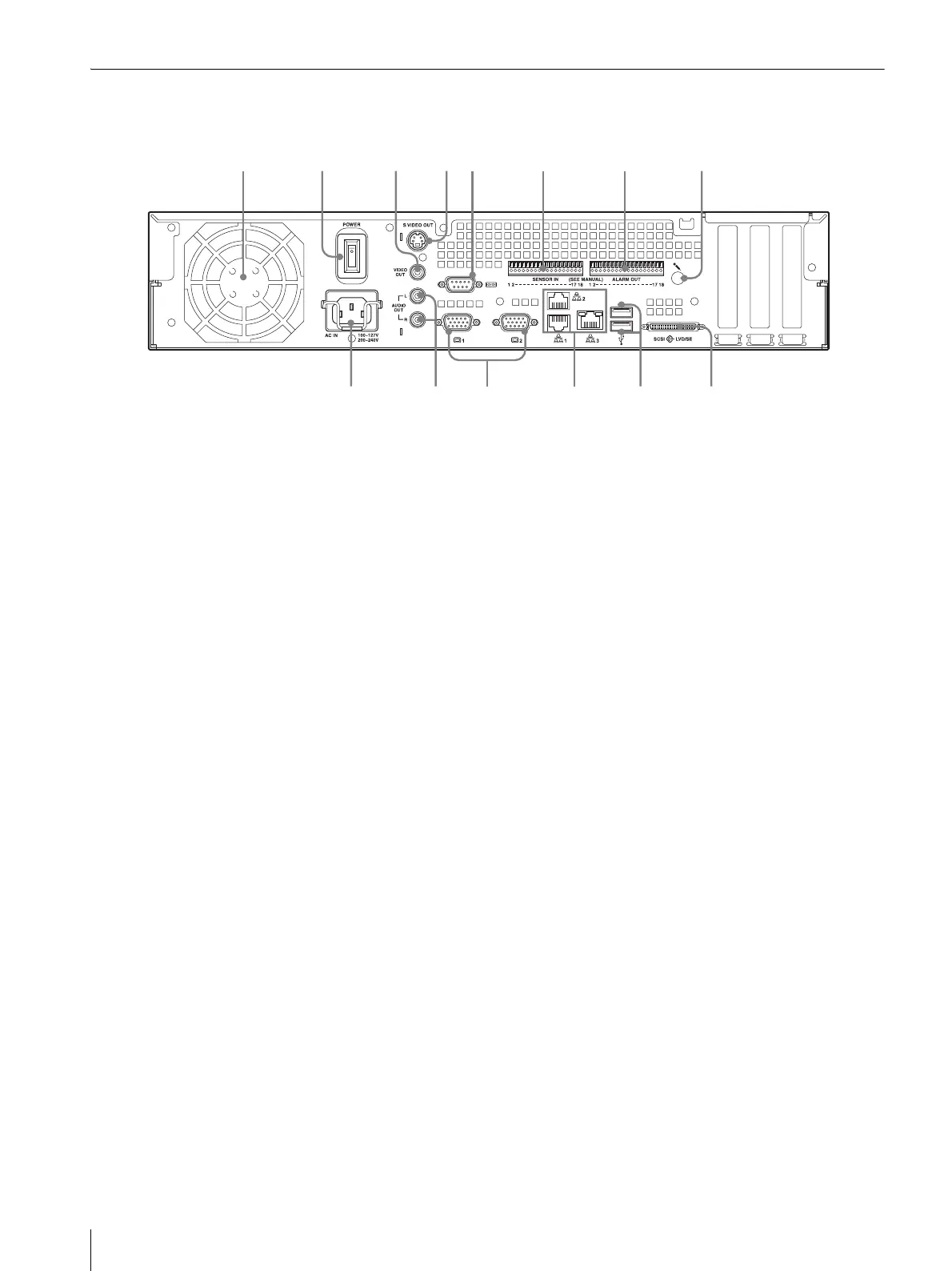

Rückseite
NSR-100/50
A Lüfter
Das Lüftergitter darf nicht verdeckt werden. Wenn der
Luftstrom blockiert wird, kann sich Hitze im Gerät
aufstauen und zu Schäden oder Bränden führen.
B Netzschalter
Bringen Sie zum Einschalten des Geräts den
Netzschalter in Position a.
C Videoausgang
Zur Ausgabe von Videosignalen an ein externes
Videogerät wie z.B. einen Videorecorder.
Die angezeigten Bilder sind die gleichen wie jene für
den Monitoranschluss 1.
D S-Video-Ausgang
Zur Ausgabe von Videosignalen an ein externes
Videogerät, das über einen S-Video-Eingang verfügt.
Die angezeigten Bilder sind die gleichen wie jene für
den Monitoranschluss 1.
E Serielle Schnittstelle (RS-232C)
Zum Anschluss der Steuerleitung der
unterbrechungsfreien Stromversorgung (USV).
F Sensoreingang
Zum Anschließen der Sensoreingangsleitungen.
Weitere Informationen zu den Anschlüssen sowie
Schaltpläne für Sensoreingänge finden Sie unter ‚,E/A-
Anschluss“ (Seite 116).
G Alarmausgang
Zum Anschließen der Alarmausgangsleitungen.
Weitere Informationen zu den Anschlüssen sowie einen
Schaltplan für die Alarmausgabe finden Sie unter ‚,E/A-
Anschluss“ (Seite 116).
H Audioeingang*
Zum Anschließen einer externen Tonquelle wie z.B.
eines Mikrofons.
I SCSI-Schnittstelle*
Zum Anschließen eines externen SCSI-Geräts.
J USB-Anschluss
Zum Anschließen einer USB-Tastatur, einer Maus, eines
USB-Flash-Speichers oder der Fernbedienung RM-
NS10 an den NSR.
K Netzwerkanschlüsse (1 bis 3)
Zum Anschließen von Kabeln für 10 Base-T-, 100 Base-
TX- oder 1000 Base-T-Netzwerke an den NSR.
LAN1: Netzwerkkameras
LAN2: Remote-Clients
LAN3: Externe Speichergeräte**
L Monitoranschluss (1 und 2)
Zum Anschließen eines Monitors.
M Audioausgänge (L und R)
Zur Ausgabe von Tonsignalen an ein externes
Audiogerät.
N Anschluss für Netzkabel
Zum Anschließen des Netzkabels.
* Diese Funktion wird gegenwärtig nicht unterstützt.
** Externe Speichergeräte werden abhängig von der
Softwareversion ggf. nicht unterstützt. Einzelheiten hierzu
erfahren Sie von Ihrem Händler.
