特性和功能
182
特性和功能

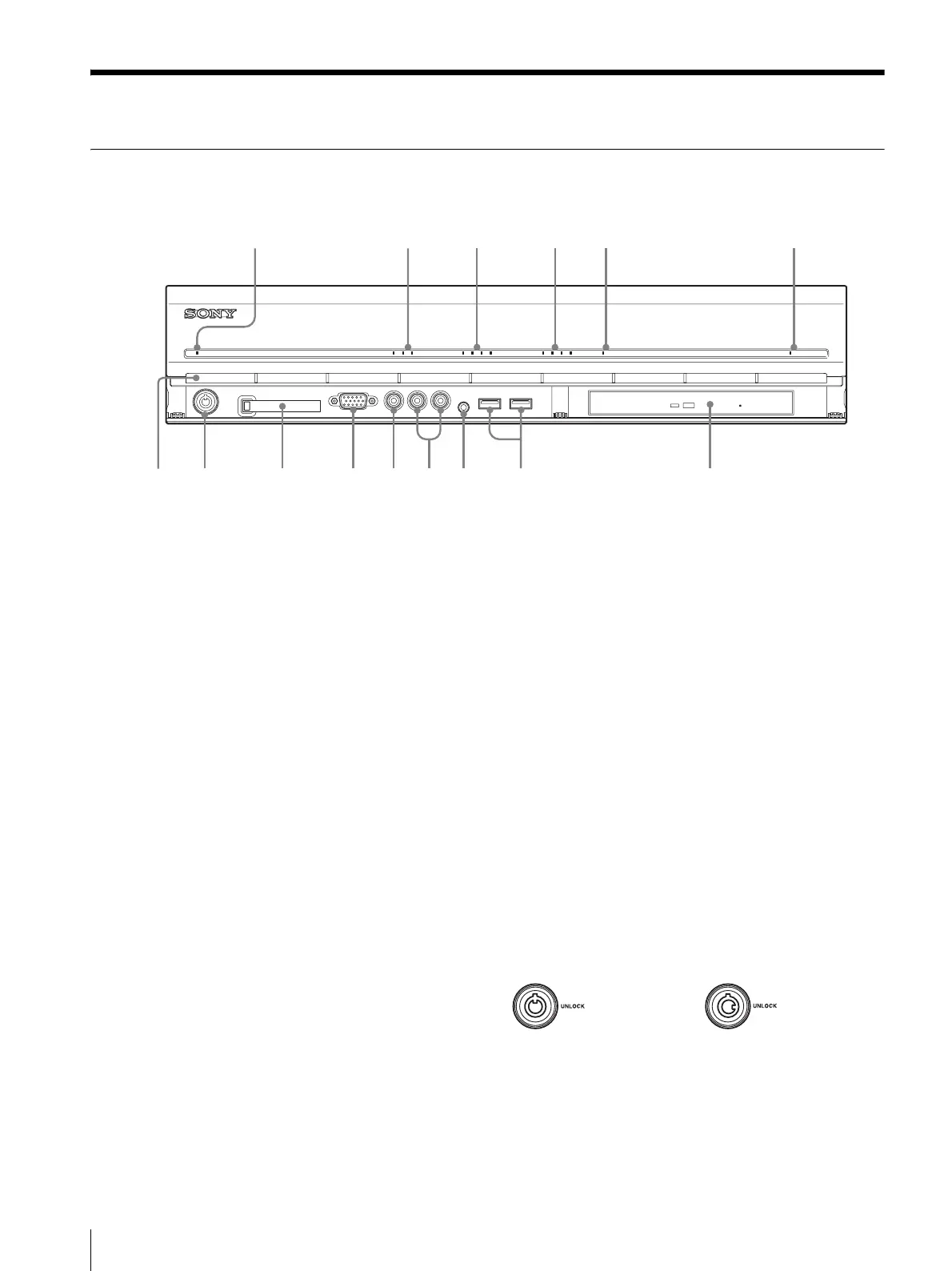

正面
NSR-100/50
A 电源 LED
设备启动时，将交替呈绿色和琥珀色。
启动完成后呈绿色。
记录仪处于待机状态时呈琥珀色。
B 网络 LED （1 至 3）
NSR 背面相应 LAN 接口激活状态呈绿色。
C HDD LED
访问内部硬盘时闪烁绿光。
硬盘出错时呈琥珀色。
D 状态 LED （1 至 4）
NSR 启动时按顺序亮起（1、2、3、4）。 出现错误
时，相应的状态 LED 将与错误 LED 同时亮起，其
亮起或闪烁可指示错误类型。
有关详细信息，请参阅“状态 LED”（第 197 页）。
E 错误 LED
出现错误时亮起或闪烁。
F 记录 LED
录制图像时亮起。
G CD 和 DVD 驱动器
使用此驱动器可以将 NSR 硬盘中的数据写入 DVD
和 CD。
* 有关兼容媒体的详细信息，请参阅随附的“NSR 系列
手册、工具和资源代码 CD”中的 “用户指南”
(PDF)。
H USB 接口
使用此接口可以将 USB 键盘、鼠标、 USB 闪存或
RM-NS10 遥控器连接到 NSR。
I 音频输入接口 *
使用此接口可以输入来自外围音频设备 （如：麦克
风）的音频。
J 音频输出接口 （L 和 R）
使用这两个接口可以将音频输出到外围音频设备。
K 视频输出接口
使用此接口可以将视频输出到外围视频设备，如
VCR。
显示的图像与显示器接口 1 的图像相同。
L 显示器接口 1
使用此接口连接显示器。
M CompactFlash 卡插槽
使用此插槽可以将 NSR 硬盘上的配置数据保存到
CompactFlash 卡上。
N 锁
与随附的前面板钥匙配合使用，锁定前挡板。 前挡
板被锁定后，无法拉开前挡板。 同样，前挡板被拉
开时，请勿锁定前挡板。 如下所示，通过查看锁的
位置可以区分锁定状态和解锁状态。
O 通风孔
打开通风孔使空气由前至后在 NSR 中流动。
切勿阻塞通风孔 （可让灰尘聚集在通风孔的内部网
眼上）或以任何方式阻挡气流。阻挡气流会使热量
积聚在 NSR 内部，可能引起火灾或损坏设备。
* 目前不支持此功能。
POWER 1 2 3NETWORK 1 2 3 4HDD 1 2 3 4 ERRORSTATUS REC
123 4 5 6
a
s
d
f
g
前挡板已锁定 前挡板未锁定
