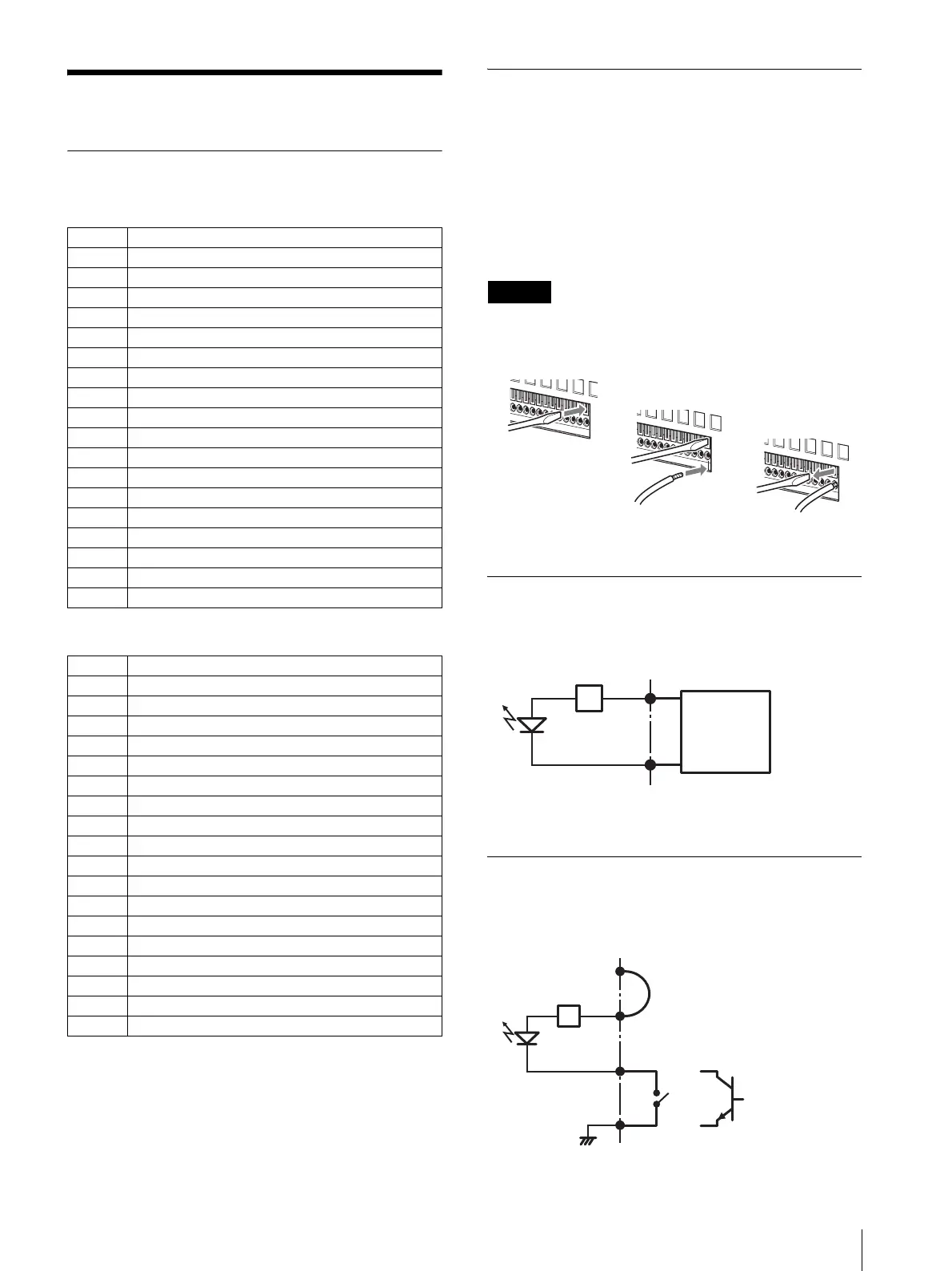

I/O ポートについて
I/O ポートについて
I/O ポートのピン配列
センサー入力
アラーム出力
I/O ポートの接続方法
以下のようにして、センサー入力端子とアラーム出力端
子にワイヤーを接続します。
ワイヤー（AWG No.28 ～ 18）を接続したい穴の上、ま
たは下のスロットにマイナスドライバーを差し込み、ワ
イヤーを差し込んでから、マイナスドライバーを引き抜
く。
ご注意
マイナスドライバーは、極端に強く差し込まないでくだ
さい。故障の原因となります。
同じ手順で、必要なワイヤーをすべて接続します。
センサー入力への配線図 1
センサー入力への配線図 2
Pin NO. SENSOR IN
13.3 v
2IN_8 －
3IN_8 ＋
4IN_7 －
5IN_7 ＋
6IN_6 －
7IN_6 ＋
8IN_5 －
9IN_5 ＋
10 IN_4 －
11 IN_4 ＋
12 IN_3 －
13 IN_3 ＋
14 IN_2 －
15 IN_2 ＋
16 IN_1 －
17 IN_1 ＋
18 GND
Pin NO. ALARM OUT
1GND
2OUT_8 －
3OUT_8 ＋
4OUT_7 －
5OUT_7 ＋
6OUT_6 －
7OUT_6 ＋
8OUT_5 －
9OUT_5 ＋
10 OUT_4 －
11 OUT_4 ＋
12 OUT_3 －
13 OUT_3 ＋
14 OUT_2 －
15 OUT_2 ＋
16 OUT_1 －
17 OUT_1 ＋
18 3.3 v
1
2
3
3、5、7、9、11、13、15、17 ピン
（SENSOR IN ＋）
2、4、6、8、10、12、14、16 ピン
（SENSOR IN ｰ）
2.35 kΩ
センサー装置
出力：
DC 3.3 V ～
24V
本機内部 外部
3、5、7、9、11、
13、15、17 ピン
（
SENSOR IN ＋）
2、4、6、8、10、
12、14、16 ピン
（
SENSOR IN ｰ）
2.35 kΩ
ワイヤー
本機内部 外部
1 ピン（VDD）（最大 200 mA）
メカニカル
スイッチ
18 ピン（GND）
アース
または
オープンコレクター
出力装置
