Port d’E/S
87
Remarque
Quand vous utilisez le schéma de câblage 2, le NSR
n’est pas isolé électriquement. Veillez donc à créer des
circuits externes qui ne produiront pas de bruit, de
surtension ou de surintensité.

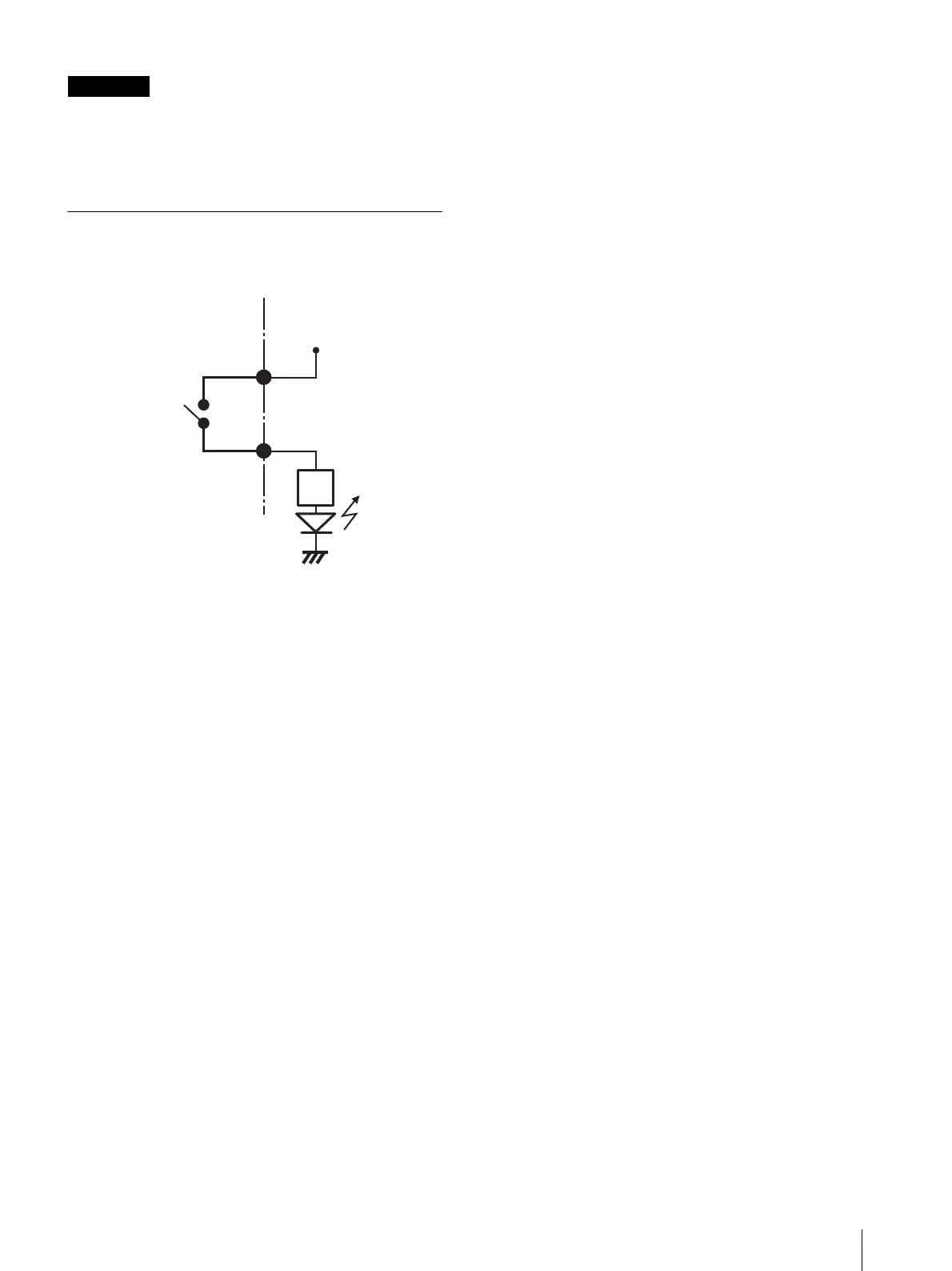

Schéma de câblage pour sortie
d’alarme
contact 3, 5, 7, 9,
11, 13, 15, 17
(ENTREE
ALARME+)
contact 2, 4, 6, 8,
10, 12, 14, 16
(ENTREE
ALARME-)
Relais
magnétique 24 V
CA/24V CC, 1A ou
moins
Intérieur de cet appareil Extérieur
5 V
Exemple de circuit
GND
