Installazione
130
Si consiglia di segnare questa posizione con un
evidenziatore o con un pennarello.
Avvertenza
Se le guide vengono installate ad altezze differenti,
possono verificarsi malfunzionamenti nella
NSR
.
2

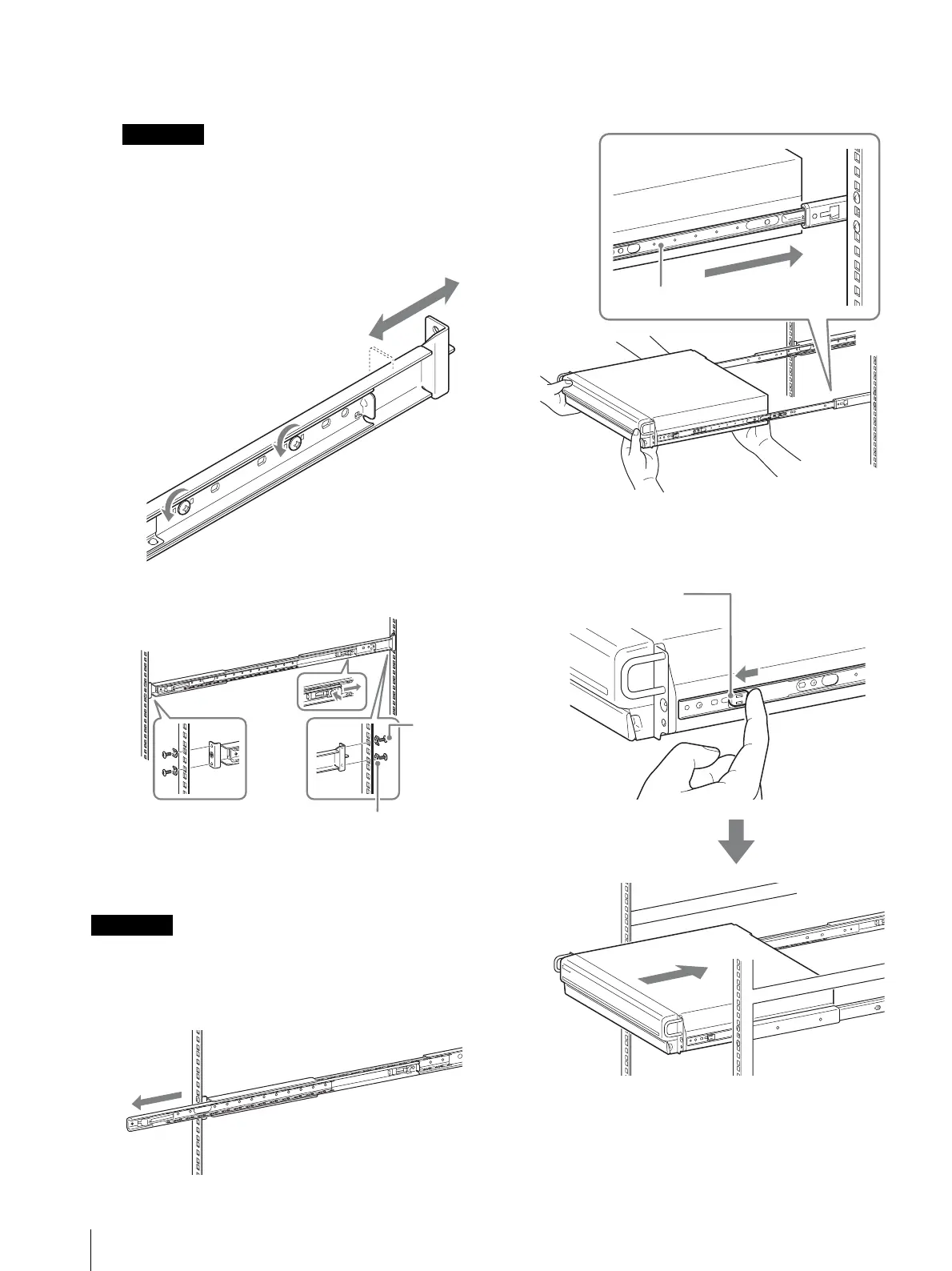

Installare le guide sul rack.
(1) Regolare la lunghezza delle guide in modo che
corrispondano alla lunghezza del rack.
(2) Utilizzare le viti a testa arrotondata in dotazione
per fissare entrambe le guide al rack.
Montaggio su rack dell’unità NSR
Inserire la
NSR
nel rack, quindi fissarla.
Avvertenza
Per evitare infortuni è necessaria la presenza di almeno
due persone per maneggiare l’unità.
1
Tirare le guide scorrevoli dai gruppi guida.
2
Sollevare la
NSR
, inserire le guide interne nelle
scanalature (bianche) della guida scorrevole, quindi
far scorrere il gruppo finché non si ferma.
3
Quando si tira verso l’interno la linguetta verde per
rilasciare il blocco, far scorrere la
NSR
fino a
battuta.
Viti a
testa
arroton
data
Rondelle
Guida interna
Linguetta verde
