特性和功能
184

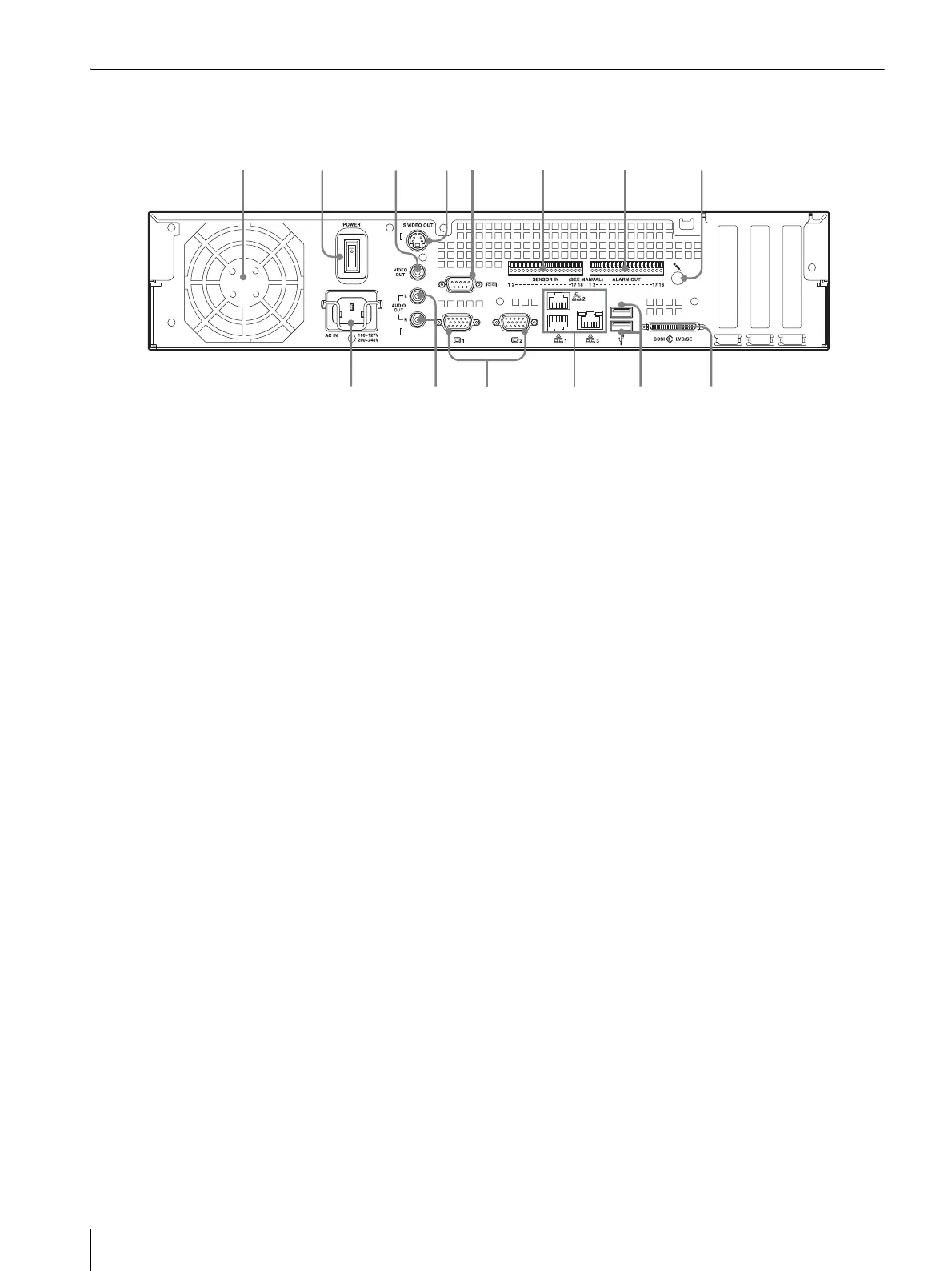

背面
NSR-100/50
A 风扇
请注意不要阻塞风扇格栅。如果格栅被阻塞，热量
会积聚在设备内部，从而导致设备损坏和 / 或发生
火灾。
B 电源开关
按开关的 a 位置，可以启动设备。
C 视频输出接口
使用此接口可以将视频输出到外部视频设备，如
VCR。
显示的图像与显示器接口 1 的图像相同。
D S 视频输出接口
使用此接口可以将视频输出到装配有 S 视频接口的
外部视频设备。
显示的图像与显示器接口 1 的图像相同。
E 串行接口 (RS-232C)
使用此接口可连接不间断电源 (UPS) 的控制线。
F 传感器输入接口
使用此接口可连接传感器输入线。
有关连接的详细信息和传感器输入线路图，请参阅
“I/O 端口”（第 201 页）。
G 警报输出接口
使用此接口可连接警报输出线。
有关连接的详细信息和警报输出线路图，请参阅
“I/O 端口”（第 201 页）。
H 音频输入接口 *
使用此接口可以输入来自外部音频设备 （如：麦克
风）的音频。
I SCSI 接口 *
使用此接口可以连接外部 SCSI 设备。
J USB 接口
使用此接口可以将 USB 键盘、鼠标、 USB 闪存或
RM-NS10 遥控器连接到 NSR。
K LAN 接口 （1 至 3）
使用这些接口可以将 10 Base-T、 100 Base-TX 或
1000 Base-T 网线连接到 NSR。
LAN1：网络摄像机
LAN2：
远程客户端
LAN3：外部存储设备 **
L 显示器接口 （1 和 2）
使用此接口连接显示器。
M 音频输出接口 （L 和 R）
使用这两个接口可以将音频输出到外部音频设备。
N 电源插孔
使用此插孔可以连接电源线。
* 目前不支持此功能。
** 由于软件版本的不同，可能不支持外部存储设备。有
关详细信息，请咨询经销商。
