各部の名称
O 通風孔
本体前面から背面へのエアフローの入り口です。
通風孔をふさいだり、通風孔の内側のメッシュにほ
こりがたまったりして、エアフローが妨げられない
ようにしてください。エアフローが妨げられると内
部に熱がこもり、火災や故障の原因となることがあ
ります。
＊この機能は、現在サポートされておりません。

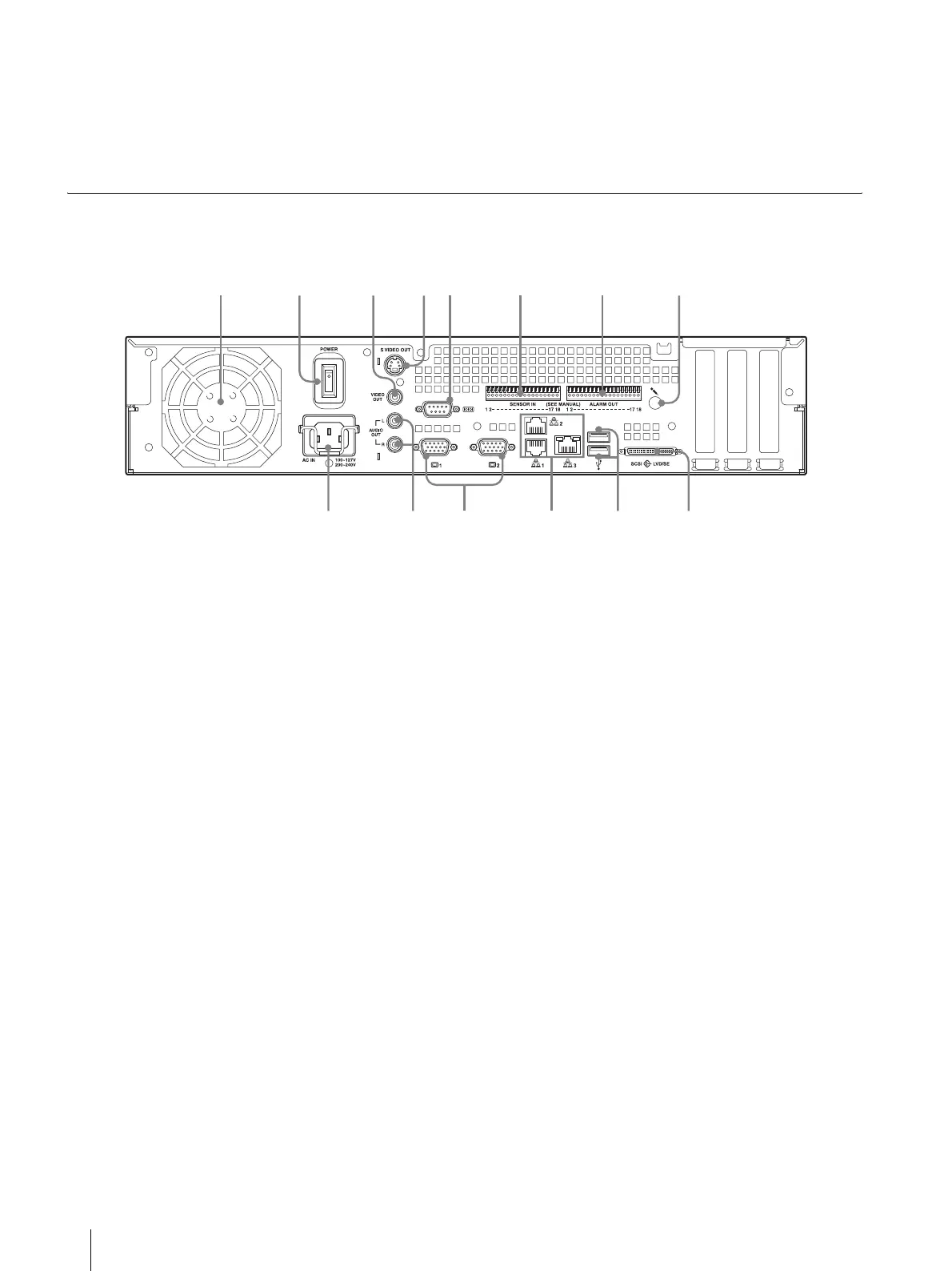

背面
NSR-100/50
A ファン
ファンの通風孔をふさがないように注意してくださ
い。通風孔をふさぐと内部に熱がこもり、火災や故
障の原因となることがあります。
B 電源スイッチ
○の方に押すと、電源が入ります。
C ビデオ出力端子
ビデオデッキなどを接続します。
常にモニターコネクター 1 と同じ映像が表示されま
す。
D S 映像出力端子
S 端子を装備したビデオデッキなどを接続します。
常にモニターコネクター 1 と同じ映像が表示されま
す。
E シリアル（RS-232C）コネクター
UPS（無停電電源装置）のコントロール系を接続し
ます。
F センサー入力端子
センサーを接続します。
接続のしかたとセンサー入力への配線図については、
「I/O ポートについて」 （57 ページ）を参照してくだ
さい。
G アラーム出力端子
アラームを接続します。
接続のしかたとアラーム出力への配線図については、
「I/O ポートについて」 （57 ページ）を参照してくだ
さい。
H マイク入力端子
＊
マイクからの音声を入力します。
I SCSI コネクター
＊
ハードディスクシステム（SCSI 機器）を接続しま
す。
J USB コネクター
USB キーボード、USB マウス、USB フラッシュメ
モリー、リモコン（RM-NS10）を接続します。
K LAN コネクター（1 ～ 3）
10 Base-T/100 Base-TX/1000 Base-T のネット
ワークケーブルを接続します。
LAN1：ネットワークカメラ
LAN2：リモートクライアント
LAN3：外部ストレージデバイス
＊＊
L モニターコネクター（1、2）
モニターを接続します。
M オーディオ出力端子 (L/R)
音声を出力します。
N 電源コネクター
付属の電源コードを接続します。
＊ この機能は、現在サポートされておりません。
＊＊ ソフトウェアのバージョンによっては、サポートされており
ません。お買い上げ店にご確認ください。
