Sony TA-FA30ES - Printed Wiring Board Layouts

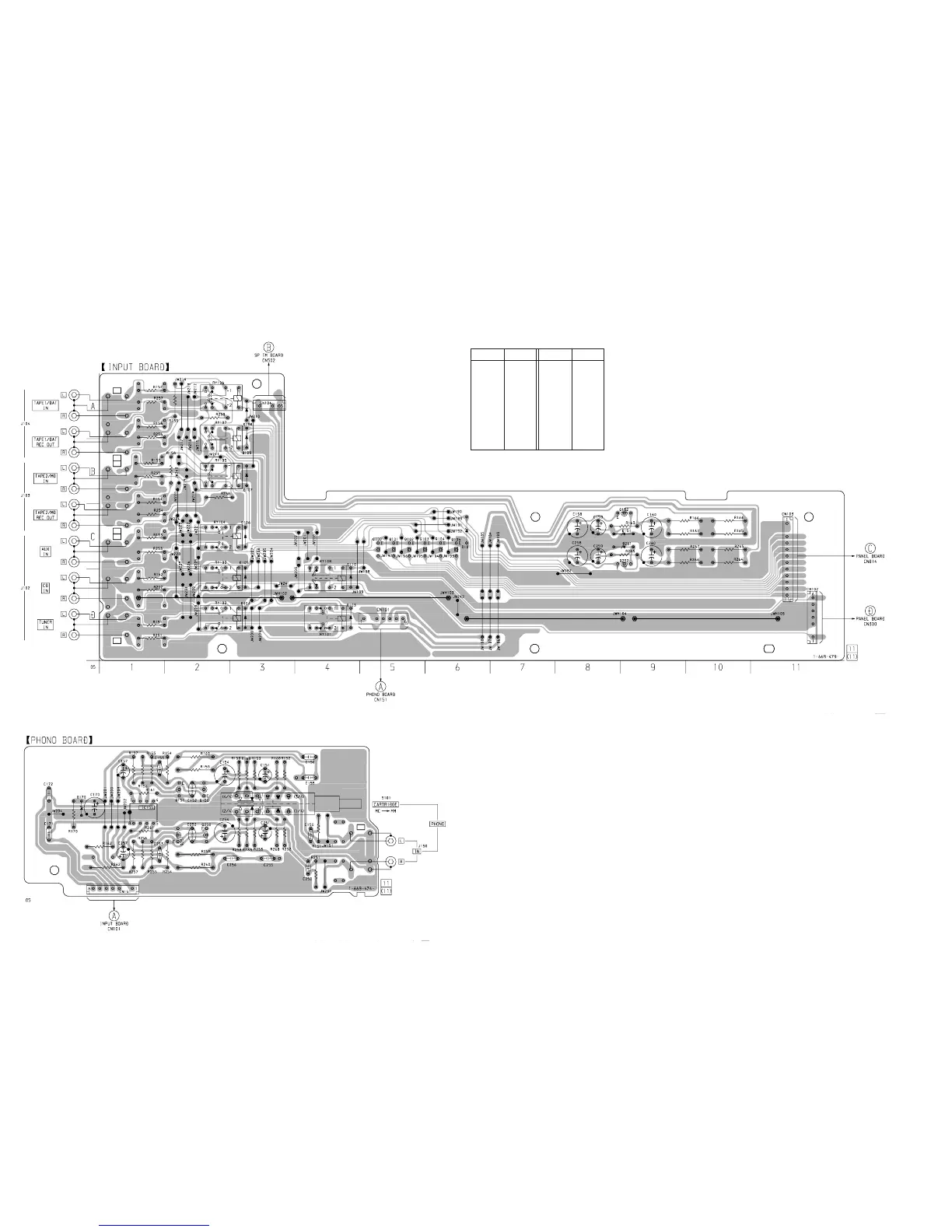

4-2. PRINTED WIRING BOARDS – INPUT Section – • See page 7 for circuit Boards Location.
TA-FA30ES
– 9 –
– 10 –
Ref. No. Location
Ref. No. Location
D101 C-6
D103 D-4
D104 D-3
D105 D-3
D106 C-3
D107 B-3
D108 A-3
D109 A-3
D110 D-4
D151 C-9
D251 C-9
• Semiconductor Location
Q100 C-5
Q101 C-5
Q102 C-5
Q103 C-6
Q104 C-6
Q105 C-6
Q152 C-9
Q252 C-9
(Page 14)
(Page 18)
(Page 17)
