PVM-14L2MD/20L2MD
4-096-453-03 (1)

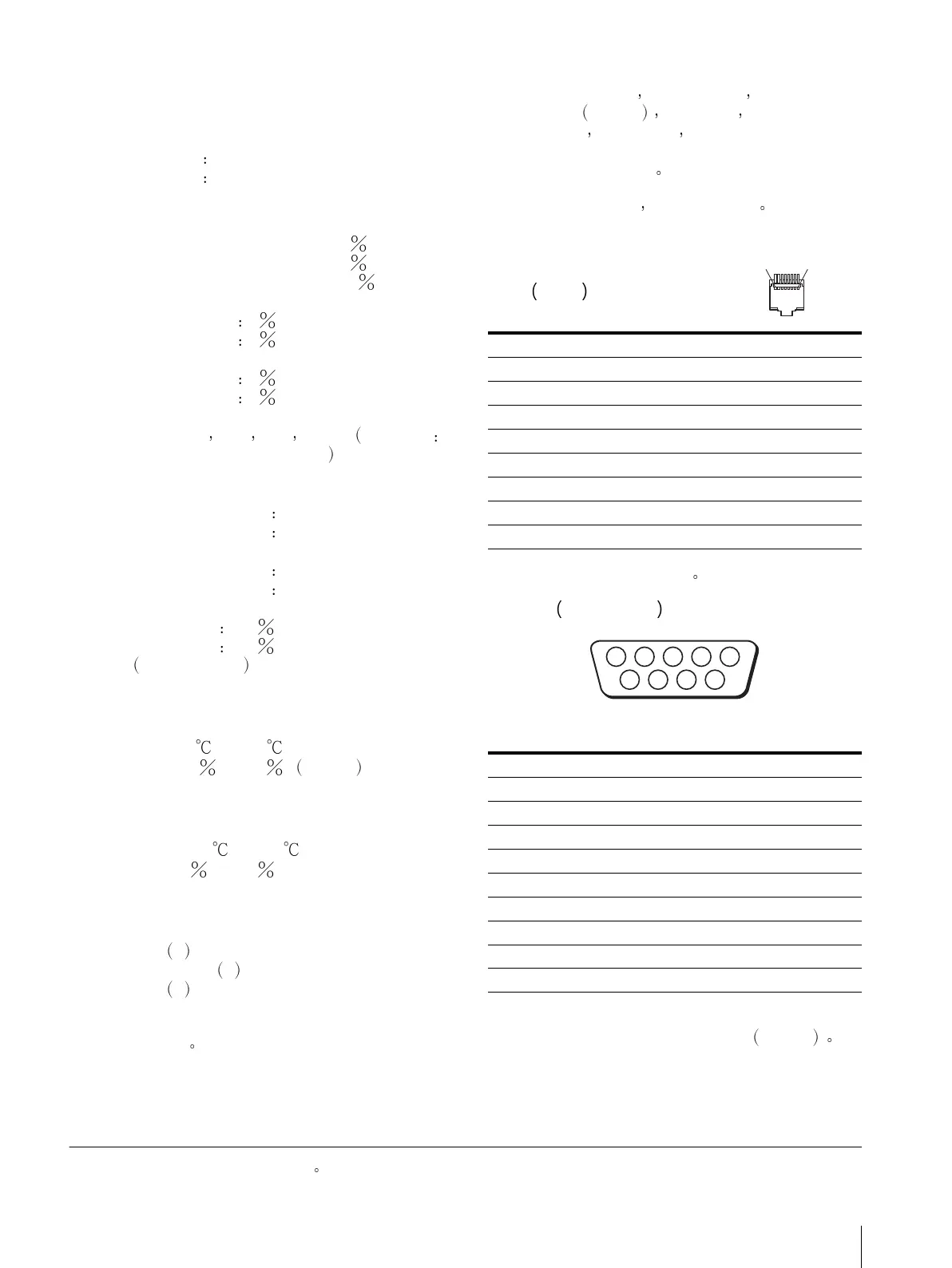

规格
111
视频信号
频率响应
50 Hz 至 10 MHz(0 dB/-3 dB)
光圈补偿
1)
关 0 dB
开
2 dB 至 6 dB
图像性能
正常扫描 CRT 有效屏幕区域的 7 过扫描
欠扫描 CRT 有效屏幕区域的 5
欠扫描
过扫描 CRT 有效屏幕区域的 20
过扫描
线性 PVM-14L2MD
水平
4 或更小
垂直
4 或更小
PVM-20L2MD
水平
5 或更小
垂直
5 或更小
色温
D65 D56 D93 用户 可调色温
5000K 至 10000K
会聚误差
PVM-14L2MD
中心区域
0.4 mm 或更小
外围区域
0.5 mm 或更小
PVM-20L2MD
中心区域
0.5 mm 或更小
外围区域
0.7 mm 或更小
光栅尺寸稳定性
水平 1.0
垂直 1.0
分辨率 屏幕中心区域
600 电视线
工作条件
温度 0 至 40
湿度 30 至 85 无结露
压力 700 hPa 至 1060 hPa
存储和搬运条件
温度 -10 至 40
湿度 0 至 90
压力 700 hPa 至 1060 hPa
附件
交流电源线 1
交流电插头固定夹 1
操作说明书 1
PVM-14L2MD/PVM-20L2MD 是专业用途的 Trinitron
彩色视频监视器
装置类别
• 评价为 EN60601-1
EN60601-1-2
UL2601-1 第二版 CSA601.1
89/336/EEC 73/23/EEC 93/42/EEC
• 装置不适用于有易燃麻醉混合物与空气或氧气或
一氧化氮存在的地方
设计和规格若有变更 恕不另行通知
插芯分配
PARALLEL REMOTE 端子模块连
接器
8 芯
您可使用遥控菜单分配功能
RS-232C D-sub 9 芯 连接器
使用遥控所需的配线
将您想通过遥控器使用的功能接地
插芯 5
1) RGB 输入信号不能进行光圈补偿
插芯数目 功能
1 设置输入信号 LINE A
2 设置输入信号 LINE B
3 设置输入信号 RGB/COMP
4 设置输入信号 OPTION 1
5 接地
6 设置演播指示灯亮或灭
7 选择欠扫描
8 选择过扫描
插芯数目 功能
1 NC
2 RX
3 TX
4 NC
5 接地
6 NC
7 RTS
8 CTS
9NC
1
8
12345
678
9
