Collegamenti / Individuazione e funzione delle parti e dei comandi
85

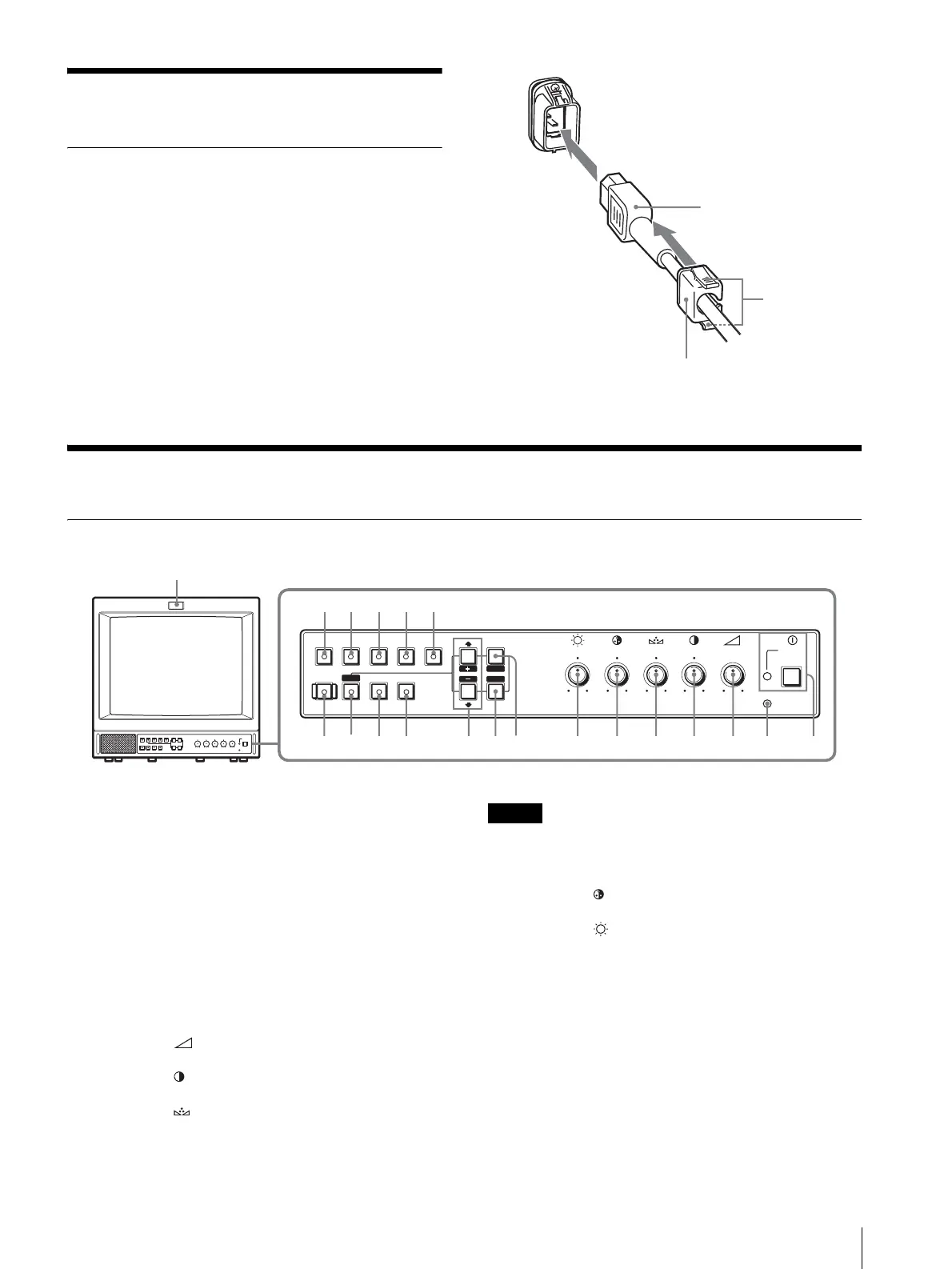

Collegamenti
Collegamento del cavo di
alimentazione CA
Per collegare il cavo di alimentazione CA
Inserire il cavo di alimentazione CA nella presa AC IN.
Quindi, applicare al cavo di alimentazione CA
l’apposito fermaspina (in dotazione) e farlo scorrere
lungo il cavo fino a bloccarlo in posizione.
Per rimuovere il cavo di alimentazione CA
Estrarre il fermaspina CA tenendo premute le leve di
bloccaggio.
Individuazione e funzione delle parti e dei comandi
Pannello di controllo
a Interruttore e spia !POWER
Premere l’interruttore per accendere il monitor. La spia
si illumina. Premere di nuovo l’interruttore per spegnere
il monitor.
La spia si disattiva.
b Indicatore REMOTE
Tale indicatore di illumina se:
– PRESELEZIONE viene impostato su ON nel menu
– TRM. RM. SER viene selezionato nel menu
REMOTO (RS-232C) del menu a schermo e sono
stati impostati FN. REM. ATT o FN. REM/LOC.
c Comando VOLUME
d Comando CONTRAST
e Comando PHASE
Nota
Se viene utilizzato un segnale PAL, componente o RGB,
non è possibile regolare la fase.
f Comando CHROMA
g Comando BRIGHT (luminosità)
h Tasto MENU/EXIT
Premere questo tasto per visualizzare o disattivare i
menu.
i Tasto ENTER/SELECT
Premere questo tasto per confermare una voce
selezionata in un menu.
Cavo di alimentazione
CA
Leve di
bloccaggio
Presa AC IN
Fermaspina CA
w
;
POWER
REMOTE
VOLUME
CONTRAST PHASECHROMABRIGHT
MENU
–+
MIN
MAX
PUR GRN MIN MAX MIN MAX
EXIT
SELECT
RESET
OPTION
2
UNDER
SCAN
DEGAUSS
134567890qa 2qsqdqf
ql
qkqjqhqg
RGB/
COMPONENT
OPTION
1
LINE
A
LINE
B
OVER
SCAN
ENTER
