Lage und Funktion der Teile und Bedienelemente
55

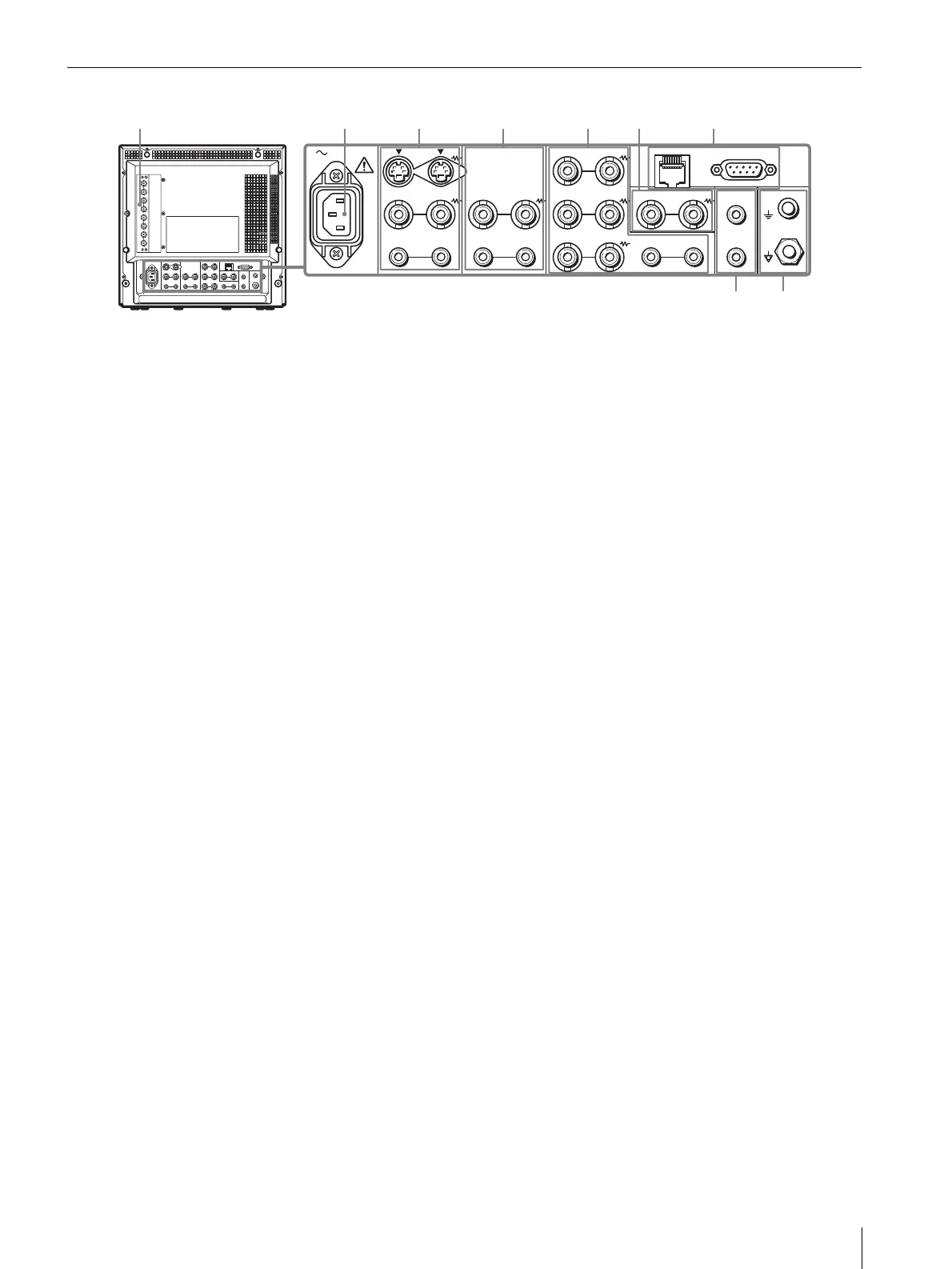

Rückseite
a Erweiterungssteckplatz (OPTION) (BKM-
129X)
Wenn Sie eine andere Zusatzkarte installieren wollen,
nehmen Sie zunächst die BKM-129X heraus und
installieren dann die andere Karte.
Anschlüsse RGB/COMPONENT IN/EXT SYNC
(externe Synchronisation) IN/OUT
Dies sind die Ein- und Ausgangsanschlüsse für analoge
RGB- oder Farbdifferenzsignale (Y, P
B
, P
R
). Sie können
diese Signale mit der Taste OPTION 1 am Bedienfeld
anzeigen lassen. Für den Ton stehen die Anschlüsse
OPTION AUDIO INPUT zur Verfügung. Wenn Sie ein
externes Synchronisationssignal verwenden, setzen Sie
im Menü BENUTZERKONFIG. (1/2) die Option RGB
SYSTEM auf RGB/EXT oder KOMP/EXT.
In diesem Erweiterungssteckplatz kann nur eine
Zusatzkarte installiert werden. Installieren Sie keine
zweite Karte! Andernfalls funktionieren die Karten
nicht.
Näheres zum Installieren einer Zusatzkarte finden Sie in
der Installationsanleitung zur Zusatzkarte.
b Buchse AC IN
Schließen Sie das mitgelieferte Netzkabel an diese
Buchse und dann an eine Netzsteckdose an.
c LINE A-Anschlüsse
Line-Eingänge für getrennte Y/C-Signale, FBAS-
Signale und Audiosignale sowie entsprechende
Durchschleifausgänge.
Drücken Sie die Taste LINE A am Bedienfeld des
Monitors, um diese Eingangssignale auszuwählen.
Wenn an Y/C IN und VIDEO IN Signale eingehen, wird
das an Y/C IN eingespeiste Signal ausgewählt.
Y/C IN/OUT (4-polige DIN-Minibuchsen)
Hierbei handelt es sich um die Ein-/Ausgänge für
getrennte Y/C-Signale. Verbinden Sie diese
Anschlüsse mit den Ein-/Ausgängen für getrennte
Y/C-Signale an einem Videorecorder, einer
Videokamera oder einem anderen Videogerät.
VIDEO IN/OUT (BNC-Anschlüsse)
Hierbei handelt es sich um die Ein-/Ausgänge für
FBAS-Signale. Verbinden Sie diese Anschlüsse mit
den Ein-/Ausgängen für FBAS-Signale an einem
Videorecorder, einer Videokamera oder einem
anderen Videogerät.
AUDIO IN/OUT (Cinchbuchsen)
Hierbei handelt es sich um die Ein-/Ausgänge für
Audiosignale. Verbinden Sie diese Anschlüsse mit
den Audio-Ein-/Ausgängen an einem
angeschlossenen Gerät, zum Beispiel einem
Videorecorder.
d LINE B-Anschlüsse
Line-Eingänge für FBAS-Signale und Audiosignale
sowie entsprechende Durchschleifausgänge.
Drücken Sie die Taste LINE B am Bedienfeld des
Monitors, um diese Eingangssignale auszuwählen.
VIDEO IN/OUT (BNC-Anschlüsse)
Hierbei handelt es sich um die Ein-/Ausgänge für
FBAS-Signale. Verbinden Sie diese Anschlüsse mit
den Ein-/Ausgängen für FBAS-Signale an einem
Videorecorder, einer Videokamera oder einem
anderen Videogerät.
AUDIO IN/OUT (Cinchbuchsen)
Hierbei handelt es sich um die Ein-/Ausgänge für
Audiosignale. Verbinden Sie diese Anschlüsse mit
den Audio-Ein-/Ausgängen an einem
angeschlossenen Gerät, zum Beispiel einem
Videorecorder.
e RGB/COMPONENT-Anschlüsse
Eingänge für analoge RGB-Signale oder
Farbdifferenzsignale (Y, P
B
, P
R
) sowie entsprechende
Durchschleifausgänge.
Drücken Sie die Taste RGB/COMPONENT am
Bedienfeld des Monitors, um diese Eingangssignale
auszuwählen.
