Individuazione e funzione delle parti e dei comandi
87

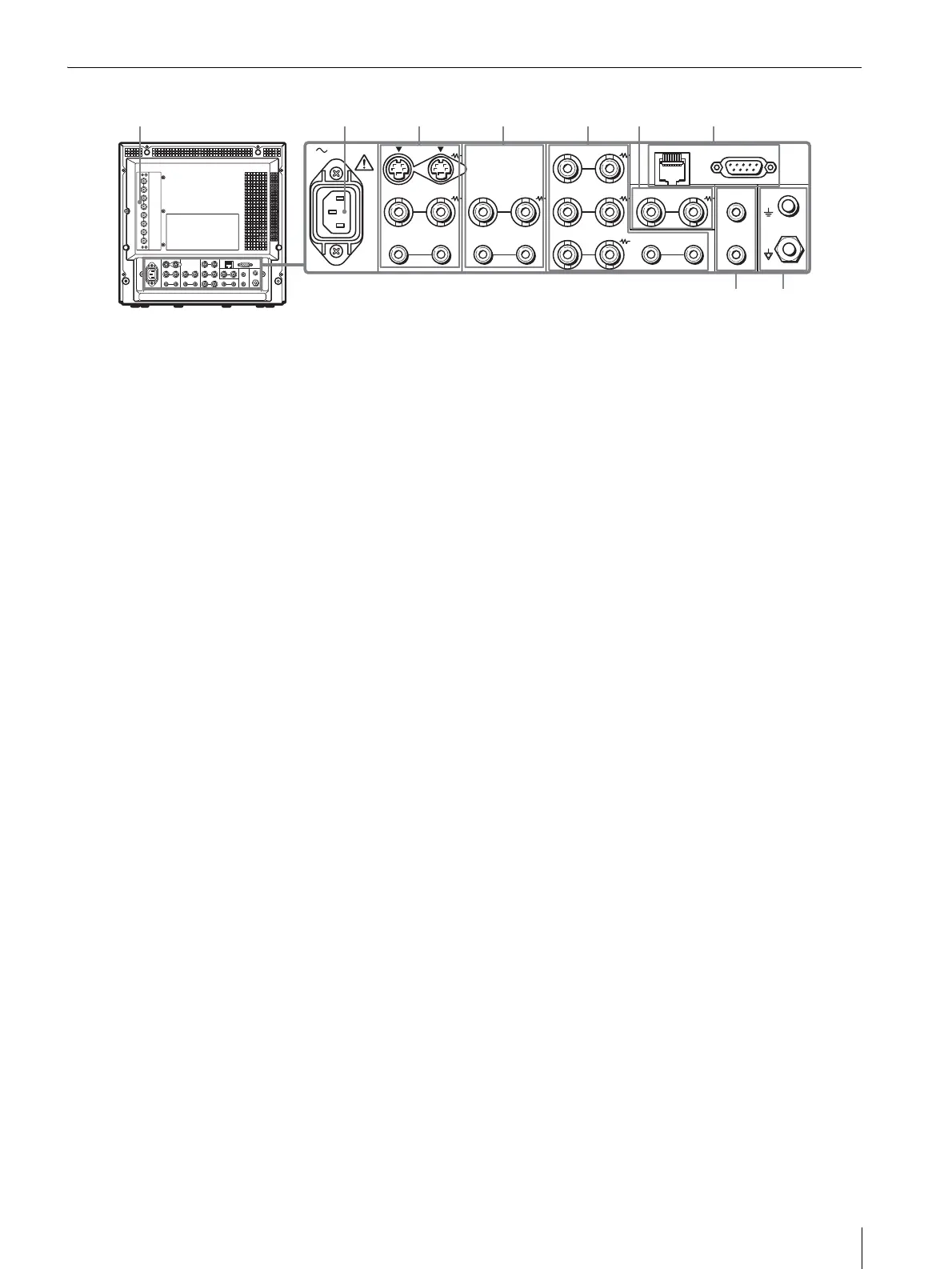

Pannello posteriore
a Alloggiamento OPTION (opzionale) (BKM-
129X)
Se viene installata un’altra scheda opzionale, rimuovere,
quindi reinserire la scheda BKM-129X.
Connettori RGB/COMPONENT IN/Connettori
EXT SYNC (sincronizzazione esterna) IN/OUT
I segnali analogici RGB o componente (Y, PB, PR)
possono essere immessi o trasmessi tramite questi
connettori. È possibile controllare il segnale mediante il
tasto OPTION 1 del pannello di controllo. Per l’audio,
utilizzare i connettori OPTION AUDIO INPUT. Se
viene utilizzato un segnale di sincronizzazione esterna,
impostare SIS. RGB su RGB/EXT o COMP/EXT nel
menu CONFIG UTENTE (1/2).
In questo alloggiamento, è possibile installare una
scheda opzionale. Due schede installate
contemporaneamente non funzionano.
Per ulteriori informazioni sull’installazione della
scheda, fare riferimento al manuale di installazione in
dotazione con la scheda opzionale.
b Presa AC IN
Collegare il cavo di alimentazione CA alla presa, quindi
alla presa di rete.
c Connettori LINE A
Connettori di ingresso di linea per i segnali Y/C separati,
video composito e audio e relativi connettori di uscita a
circuito aperto.
Premere il tasto LINE A sul pannello di controllo per
controllare il segnale immesso mediante tali connettori.
Se i segnali vengono immessi sia mediante Y/C IN sia
mediante VIDEO IN, viene selezionato il segnale
trasmesso a Y/C IN.
Y/C IN/OUT (mini DIN a 4 piedini)
Si tratta dei connettori di ingresso/uscita per i segnali
separati Y/C. Collegare questi connettori ai connettori
di ingresso/uscita per i segnali separati Y/C di un
videoregistratore, una video camera o un altro
monitor.
VIDEO IN/OUT (BNC)
Si tratta dei connettori di ingresso/uscita per i segnali
video compositi. Collegare questi connettori ai
connettori di ingresso/uscita per i segnali video di un
videoregistratore, una video camera o un altro
monitor.
AUDIO IN/OUT (presa fono)
Si tratta dei connettori di ingresso/uscita per i segnali
audio. Collegare questi connettori alle prese di
ingresso/uscita audio, ad esempio, di un
videoregistratore.
d Connettori LINE B
Connettori di ingresso di linea per i segnali video e audio
e relativi connettori di uscita a circuito aperto.
Premere il tasto LINE B sul pannello di controllo per
controllare il segnale immesso mediante tali connettori.
VIDEO IN/OUT (BNC)
Si tratta dei connettori di ingresso/uscita per i segnali
video compositi. Collegare questi connettori ai
connettori di ingresso/uscita per i segnali video di un
videoregistratore, una video camera o un altro
monitor.
AUDIO IN/OUT (presa fono)
Si tratta dei connettori di ingresso/uscita per i segnali
audio. Collegare questi connettori alle prese di
ingresso/uscita audio, ad esempio, di un
videoregistratore.
e Connettori RGB/COMPONENT
Connettori di ingresso del segnale analogico RGB o
componente (Y, P
B
, P
R
) e relativi connettori di uscita a
circuito aperto.
Premere il tasto RGB/COMPONENT sul pannello di
controllo per controllare il segnale immesso mediante
tali connettori.
AC IN LINE A LINE B
VIDEO
AUDIO
IN OUT
IN
OUT
VIDEO
AUDIO AUDIO
PARALLEL RS-232C
OPTION
AUDIO INPUT
RGB/COMPONENT
IN OUT
IN
OUT
B/PB
G/Y
R/P
R
IN OUT
IN OUT IN
OUT
EXT
SYNC
IN OUT
1
2
REMOTE
