Verbindungen / Lage und Funktion der Teile und Bedienelemente
53

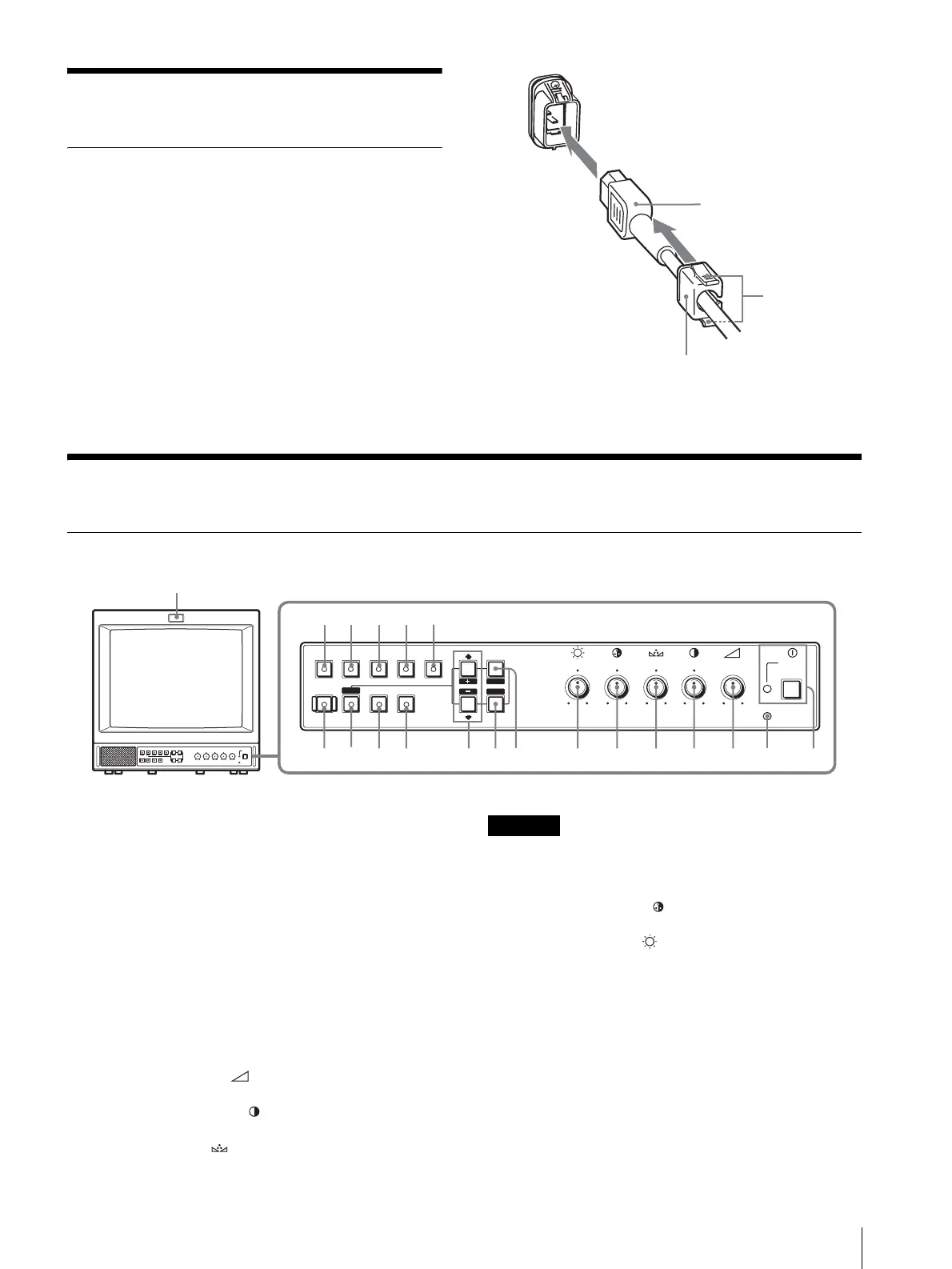

Verbindungen
Anschließen des Netzkabels
So schließen Sie das Netzkabel an
Schließen Sie das Netzkabel an die Buchse AC IN an.
Bringen Sie dann den Netzsteckerhalter (mitgeliefert)
am Netzkabel an und schieben Sie ihn über das Kabel,
bis er einrastet.
So nehmen Sie das Netzkabel ab
Halten Sie die Sperrhebel gedrückt und ziehen Sie den
Netzsteckerhalter heraus.
Lage und Funktion der Teile und Bedienelemente
Bedienfeld
a Schalter und Anzeige POWER !
Mit diesem Schalter schalten Sie den Monitor ein. Dabei
leuchtet die Anzeige auf. Wenn Sie den Schalter erneut
drücken, schaltet sich der Monitor aus.
Die Anzeige erlischt.
b Anzeige REMOTE
Diese Anzeige leuchtet in den folgenden Fällen auf:
– Wenn im Menü die Option VOREINSTELLEN auf
AUS gesetzt ist.
– Wenn Sie im Bildschirmmenü unter FERN (RS-
232C) die Option SER. FERNB auswählen und
FERNB EIN oder FERN+LOKAL eingestellt ist.
c Regler VOLUME
d Regler CONTRAST
e Regler PHASE
Hinweis
Bei einem PAL-, Farbdifferenz- oder RGB-Signal lässt
sich die Phase nicht einstellen.
f Regler CHROMA
g Regler BRIGHT (Helligkeit)
h Taste MENU/EXIT
Diese Taste dient zum Aufrufen und Ausblenden der
Menüs auf dem Monitor.
i Taste ENTER/SELECT
Diese Taste dient zum Bestätigen der ausgewählten
Option im Menü.
Netzkabel
Sperrhebel
Buchse AC IN
Netzsteckerhalter
;
POWER
REMOTE
VOLUME
CONTRAST
PHASECHROMABRIGHT
MENU
–+
MIN
MAX
PUR GRN MIN MAX MIN MAX
EXIT
SELECT
RESET
OPTION
2
UNDER
SCAN
DEGAUSS
134567890qa 2qsqdqf
ql
qkqjqhqg
RGB/
COMPONENT
OPTION
1
LINE
A
LINE
B
OVER
SCAN
ENTER
