PVM-14L2MD/20L2MD
4-096-453-03 (1)
部件及控制器的位置和功能
104
p LINE B 线路 B 按钮和指示灯
按下此按钮来监视通过 LINE B 连接器输入的信
号
q RGB/COMPONENT RGB 分量 按钮和指示灯
按下此按钮来监视通过 RGB/COMPONENT 连接器输入
的信号
r OPTION 1 选择 1 按钮和指示灯
当可选板卡安装在后面板上的可选插槽中时
此按
钮有效
按下此按钮以监视通过可选板卡输入 1 输
入的视频信号和通过 OPTION AUDIO INPUT 1 插孔
输入的音频信号
s OPTION 2 选择 2 按钮和指示灯
当可选板卡安装在后面板上的可选插槽中时
此按
钮有效
按下此按钮以监视通过可选板卡输入 2 输
入的视频信号和通过 OPTION AUDIO INPUT 2 插孔
输入的音频信号
t 演播指示灯
当选择了连接到监视器的摄像机时
该灯亮起 要
使指示灯工作正常
需进行必要的接线
欲知接线详情 请参见第 111 页

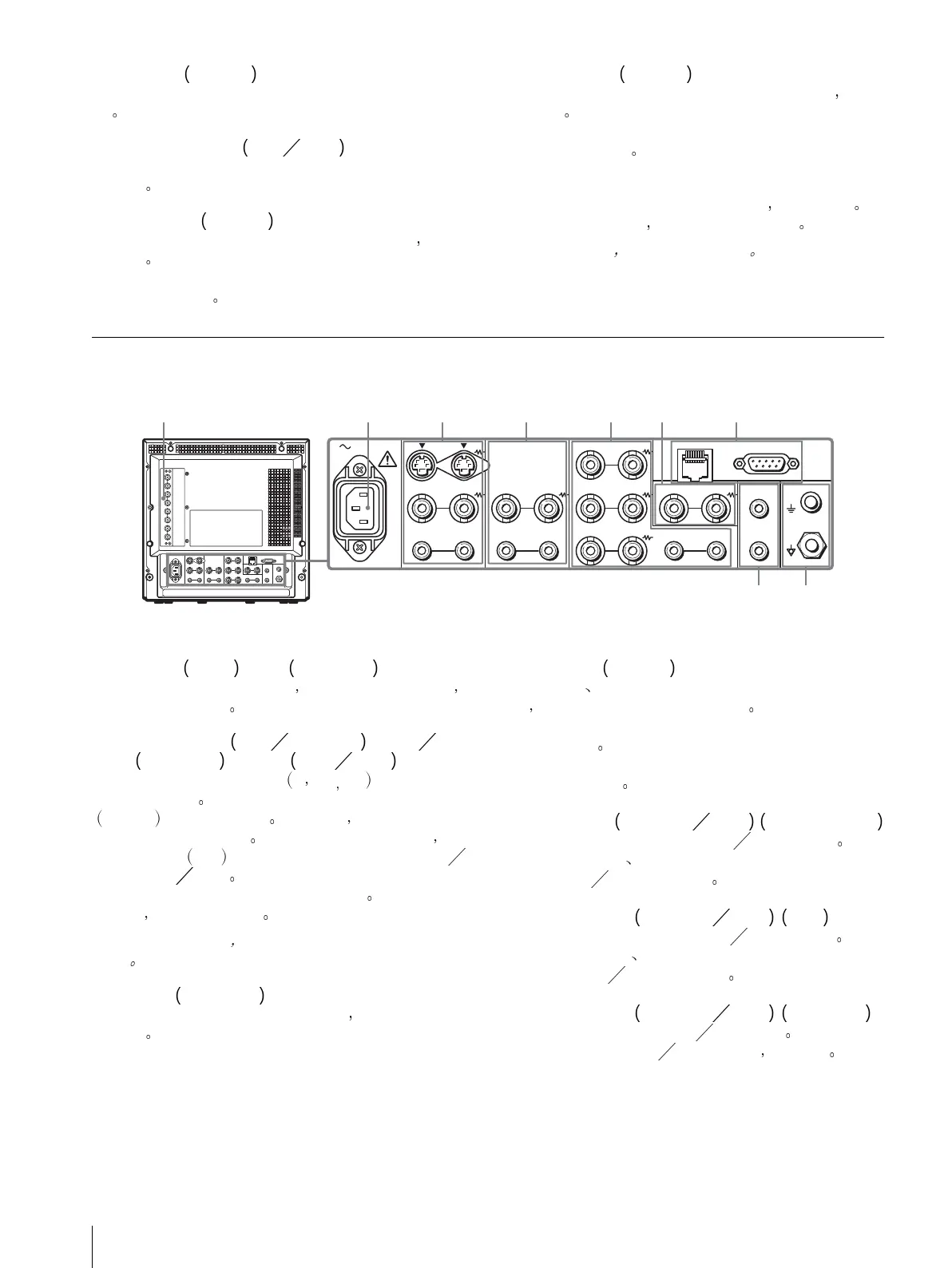

后面板
a OPTION 可选 插槽 BKM-129X
如果要安装其它的可选插槽 请先拆下 BKM-129X
然后将其重新插入
RGB/COMPONENT IN RGB 分量输入 连接器 EXT
SYNC
外部同步 IN/OUT 输入 输出 连接器
这些是模拟 RGB 或分量
Y P
B
P
R
信号的输入
和输出连接器
可以使用控制面板上的 OPTION 1
选择 1 按钮监视它们 对于音频 则使用 OPTION
AUDIO INPUT 连接器
当使用外部同步信号时 请
从用户设定
1/2 菜单中的 RGB 系统设置 RGB
外部或分量 外部
可在此可选插槽中安装一个可选板卡 若安装了两
块板卡
它们将不工作
欲知如何安装板卡 请参考随可选板卡附带的安装
手册
b AC IN 交流输入 插座
将附带的交流电源线连接至此插座
然后再接至墙
上插座
c LINE A 线路 A 连接器
Y/C 分离
复合视频和音频信号的线路输入连接
器
以及它们的环通输出连接器
按下控制面板上的 LINE A 按钮来监视这些连接器
的输入信号
若信号输入至 Y/C IN 和 VIDEO IN, 则选择输入到
Y/C IN 的信号
Y/C IN/OUT Y/C 输入 输出 4 芯微型 DIN
这些是 Y/C 分离信号的输入 输出连接器 将它
们连接到 VCR 摄像机或其它监视器等设备的 Y/C
分
离输入 输出连接器上
VIDEO IN/OUT 视频输入 输出 BNC
这些是复合视频信号的输入 输出连接器 将它
们连接到 VCR
摄像机或其它监视器等设备的复
合视频输入
输出连接器上
AUDIO IN/OUT 音频输入 输出 拾音插孔
这些是音频信号的输入 输出插孔 将它们连接
到设备的音频输入
输出插孔上 如 VCR
AC IN LINE A LINE B
VIDEO
AUDIO
IN OUT
IN
OUT
VIDEO
AUDIO AUDIO
PARALLEL RS-232C
OPTION
AUDIO INPUT
RGB/COMPONENT
IN OUT
IN
OUT
B/PB
G/Y
R/P
R
IN OUT
IN OUT IN
OUT
EXT
SYNC
IN OUT
1
2
REMOTE
89
