各部の名称と働き
o LINEA ボタンとインジケーター
LINEA 入力端子からの信号をモニターするときに押しま
す。
p LINEB ボタンとインジケーター
LINEB 入力端子からの信号をモニターするときに押しま
す。
q RGB/COMPONENT ボタンとインジケーター
RGB/COMPONENT 入力端子からの信号をモニターす
るときに押します。
r OPTION1 ボタンとインジケーター
モニター後面のオプションスロットにオプションボード
が装着されているときに使用します。
オプションボードの入力1からの映像信号と OPTION
AUDIOINPUT1 からの音声信号をモニターするときに
押します。
s OPTION2 ボタンとインジケーター
モニター後面のオプションスロットにオプションボード
が装着されているときに使用します。
オプションボードの入力 2 からの映像信号と OPTION
AUDIOINPUT2 からの音声信号をモニターするときに
押します。
t タリーランプ
本機に接続されているカメラの映像が選ばれると、ラン
プが点灯します。
◆タリーランプが点灯するようにするには、タリー制御
の配線が必要です。詳しくは 17 ページをご覧くださ
い。

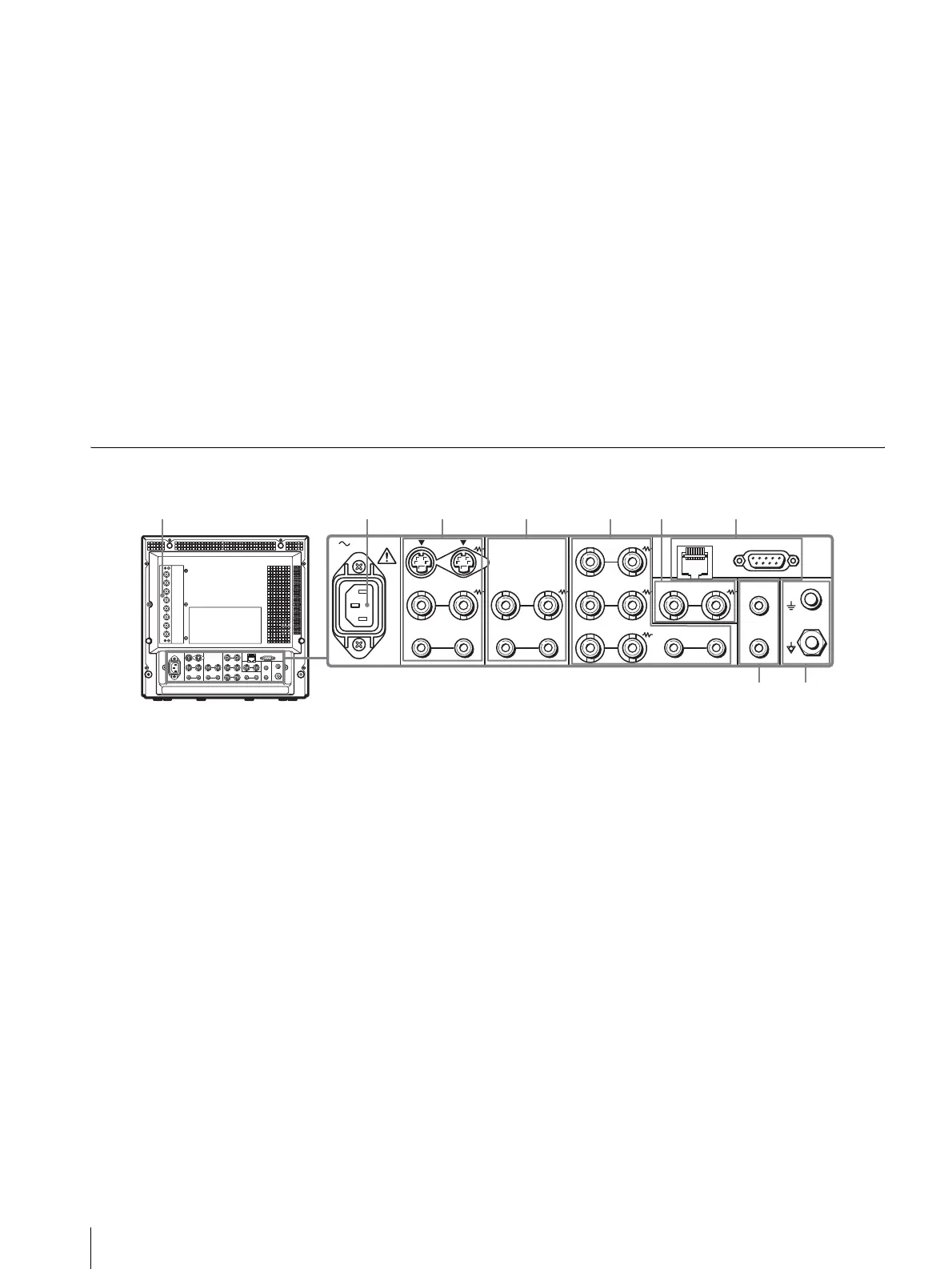

後面パネル
a OPTION(オプション)スロット (BKM‑129X)
別のオプションボードを使うときは、BKM‑129X を取り
外して装着しなおします。
RGB/COMPONENT 入出力端子・EXTSYNC(外部同
期)入出力端子
アナログ RGB またはコンポーネント(Y、PB、PR)信
号の入出力端子です。
操作パネルの OPTION1 ボタンを押してモニターしま
す。
音声は、OPTIONAUDIOINPUT 端子に接続してくだ
さい。
外部同期信号を使う場合は、メニューの「RGB 設定」の
「RGB / EXT」、「COMP / EXT」で設定します。
◆オプションボードは 1 枚のみ装着できます。2 枚装着
すると、機能しません。装着方法について詳しくは、オ
プションボードに付属の取扱説明書をご覧ください。
b ACIN ソケット
付属の AC 電源コードをつなぎます。
c LINEA 入出力端子
Y/C 分離入力、コンポジットビデオ信号と音声信号のラ
イン入力端子、およびそれぞれのループスルー端子です。
操作パネルの LINEA ボタンを押してモニターします。
Y/C 入力と VIDEO 入力を同時に接続した場合、Y/C 入
力が優先となります。
Y/CIN/OUT(4 ピンミニ DIN)
Y/C 分離の入出力端子です。VTR やビデオカメラ、他
のモニターなど、外部機器の Y/C 分離出力および入力
端子と接続します。
VIDEOIN/OUT(BNC 型)
コンポジットビデオの入出力端子です。VTR やビデオ
カメラ、他のモニターなど、外部機器のコンポジット映
像出力および入力端子と接続します。
AUDIOIN/OUT(ピンジャック)
音声の入出力端子です。VTR などの外部機器の音声出
力および入力端子と接続します。
AC IN LINE A LINE B
VIDEO
AUDIO
IN OUT
IN
OUT
VIDEO
AUDIO AUDIO
PARALLEL RS-232C
OPTION
AUDIO INPUT
RGB/COMPONENT
IN OUT
IN
OUT
B/PB
G/Y
R/P
R
IN OUT
IN OUT IN
OUT
EXT
SYNC
IN OUT
1
2
REMOTE
