17
主な仕様
映像信号系
周波数特性 50Hz 〜 10MHz(0dB/ − 3dB)
アパ−チャ−補正量
1)
OFF：0dB
ON：2 〜 6dB
画像系
ノーマルスキャン
CRT 有効画面の 7% オーバースキャン
アンダースキャン
CRT 有効画面の 5% アンダースキャン
オーバースキャン
CRT 有効画面の 20% オーバースキャ
ン
直線性 PVM‑14L2MD
H:4% 以下
V:4% 以下
PVM‑20L2MD
H:5% 以下
V:5% 以下
色温度 D65、D56、D93、ユーザー設定（調
整可能色温度 5000K 〜 10000K）
コンバージェンスエラー
PVM‑14L2MD
中心部：0.4mm 以下
周辺部：0.5mm 以下
PVM‑20L2MD
中心部：0.5mm 以下
周辺部：0.7mm 以下
ラスターサイズ安定度
H:1.0%
V:1.0%
解像度 ( 中心部 ) 600TV 本
動作条件
温度 0 〜 40 ℃
湿度 30 〜 85% 以下 ( 結露のないこと )
気圧 700 〜 1060hPa
保存・輸送条件
温度 − 10 〜 40 ℃
湿度 0 〜 90%
気圧 700 〜 1060hPa
付属品
AC 電源コード (1)
ACプラグホルダー (1)
取扱説明書 (1)
保証冊子 (1)
本機は「JISC61000‑3‑2適合品」です。
本機は業務用トリニトロンカラービデオモニターです。
本機の仕様および外観は、改良のため予告なく変更する
ことがありますが、ご了承ください。

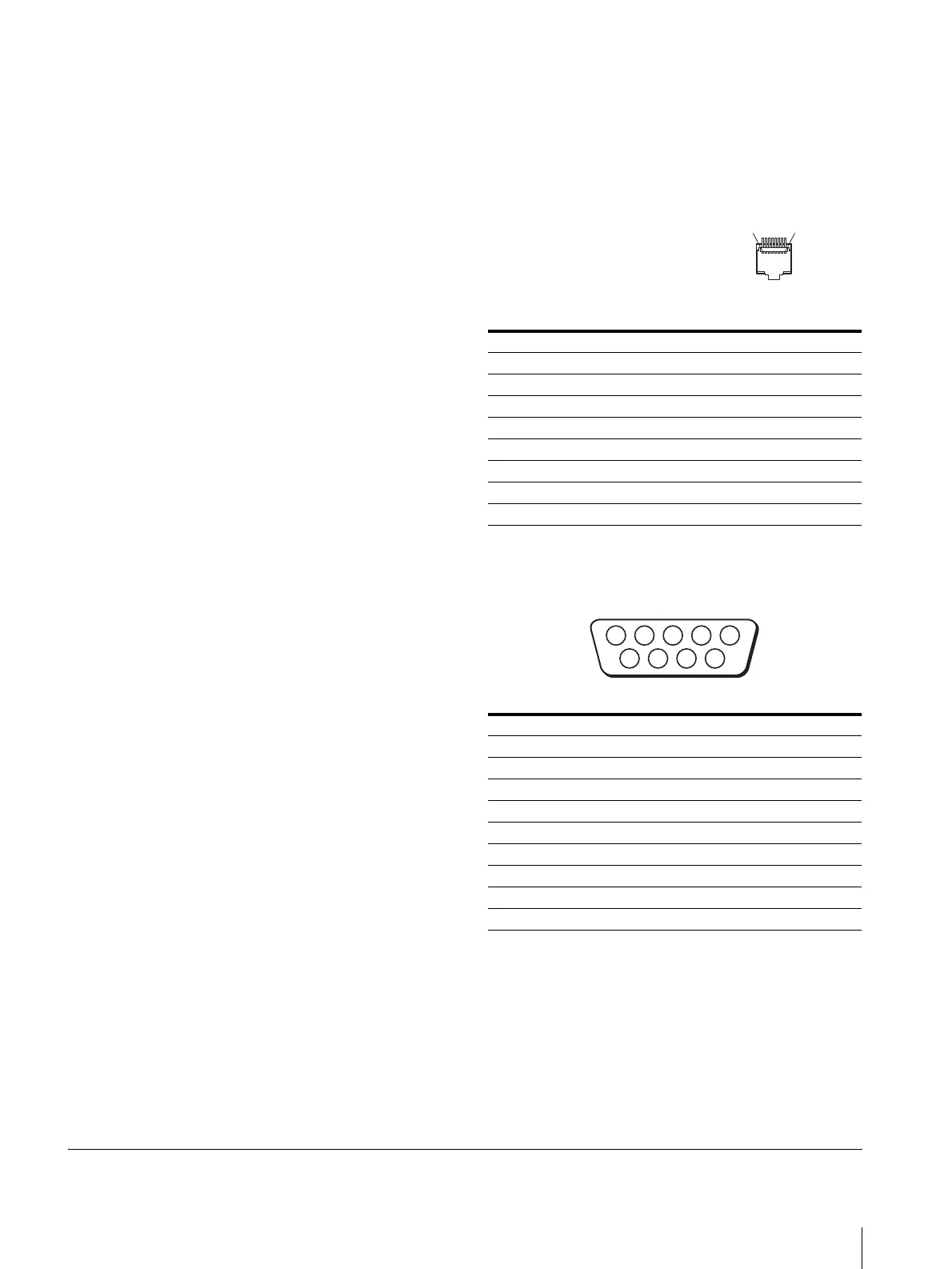

ピン配列
PARALLELREMOTE 端子
モジュラーコネクター（8 ピ
ン）
機能割り付けは、リモートメニューで変更できます。
RS‑232C 端子（DSUB9 ピン）
リモートコントロールを使用するための配線
リモートコントロールで使用したい機能をアース（5 ピ
ン）に接続します。
1) RGB 入力時はアパーチャーの補正は行えません。
ピン番号 機能
1入力信号LINEAを指定
2 入力信号 LINEB を指定
3 入力信号RGB／COMPを指定
4 入力信号オプション 1 を指定
5GND
6 タリーランプのオンオフ
7 アンダースキャンの選択
8 オーバースキャンの選択
ピン番号 信号
1NC
2 受信データ
3 送信データ
4NC
5GND
6NC
7送信要求
8送信可
9NC
1
8
12345
678
9
