9
DE

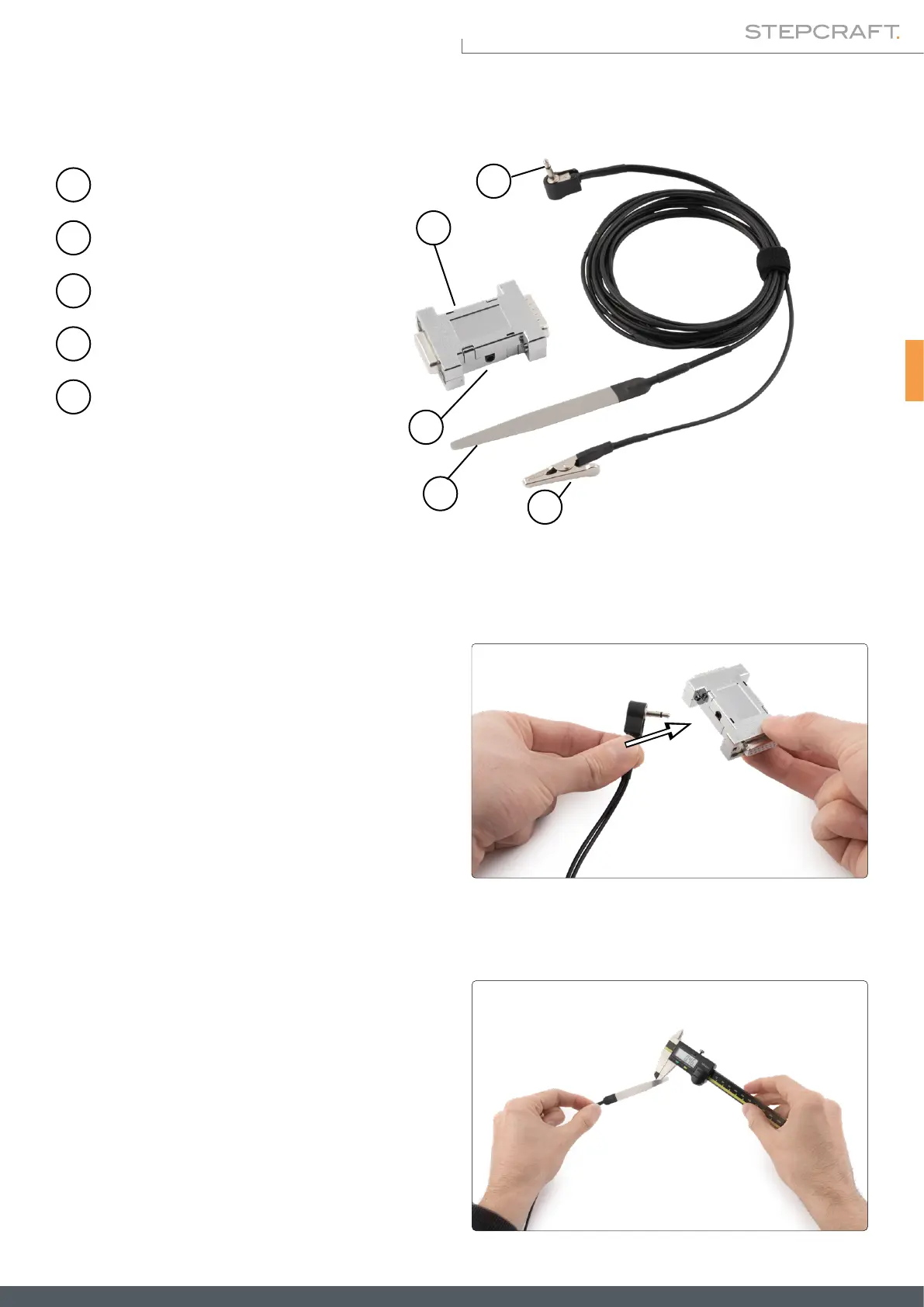

Signalwandler
Erdungsklemme
Tastfühler
Klinkenbuchse 3,5 mm
Klinkenstecker 3,5 mm
1
2
3
4
5
3 Skizze
1
2
5
4
3
4 Anschluss und Einrichtung
4�1 Anschluss
Stellen Sie sicher, dass das CNC-System und gegebenen-
falls vorhandenes Zubehör stromlos ist. Stecken Sie den
3,5 mm-Stecker des Tastfühlers in die entsprechende
Buchse am Signalwandler. Der Signalwandler wird direkt
an die Sub-D 15-Buchse des STEPCRAFT CNC-Systems
angeschlossen.
Wenn Sie bereits ein Gerät daran angeschlossen haben,
entfernen Sie den Stecker des Geräts aus der Sub-D
15-Buchse der CNC-Maschine und stecken stattdessen den Signalwandler ein. Nutzen Sie die mitgelieferten Schrauben,
um den Stecker fest zu verbinden. Sie können nun Ihr Zubehör am Signalwandler anstecken. Wenn Sie das 3,5 mm
Kabel des Tastfühlers entfernen, halten Sie dabei den Signalwandler mit einer Hand fest, um Schäden an der Sub-D 15
Buchse zu verhindern.
Der nächste Schritt vor dem Betrieb sollte die genaue
Messung der tatsächlichen Stärke des Tastfühlers sein.
Prozessbedingt können bei der Fertigung der Fühler klei-
ne Unterschiede in der Materialstärke auftreten. Notieren
Sie sich die Stärke Ihres Produkts. Sie wird im nächsten
Schritt für die korrekte Einrichtung in der Steuerungssoft-
ware benötigt. Wiederholen Sie diese Messung in regelmä-
ßigen Abständen, um Präzision sicherzustellen.
