Wind-Regenmelder
WRM/2 oder RM/2
Anschluss Slave-Zentralen (Kaskadierfunktion)
(ab Hardwareversion Rev019, Softwareversion V020001, siehe Kennzeichnung auf der Platine)
Alle Arbeiten sind ohne Netzanschluss (230 V AC) und ohne angeschlossene Akkus durchzuführen. Alle Anschlusslei-
tungen sind von oben in das Gehäuse der Steuerzentrale zu führen. Die Anschlussleitungen sind nach Klemmplan an-
zuklemmen. Hierbei muss immer auf den richtigen Anschluss geachtet werden. Falsches Anklemmen sowie Nummern-
oder Farbendreher können zu Fehlfunktionen der Steuerzentrale oder der externen Elemente führen. Die Hinweise und
Installationsvorschriften in den technischen Dokumentationen sind immer zu beachten!

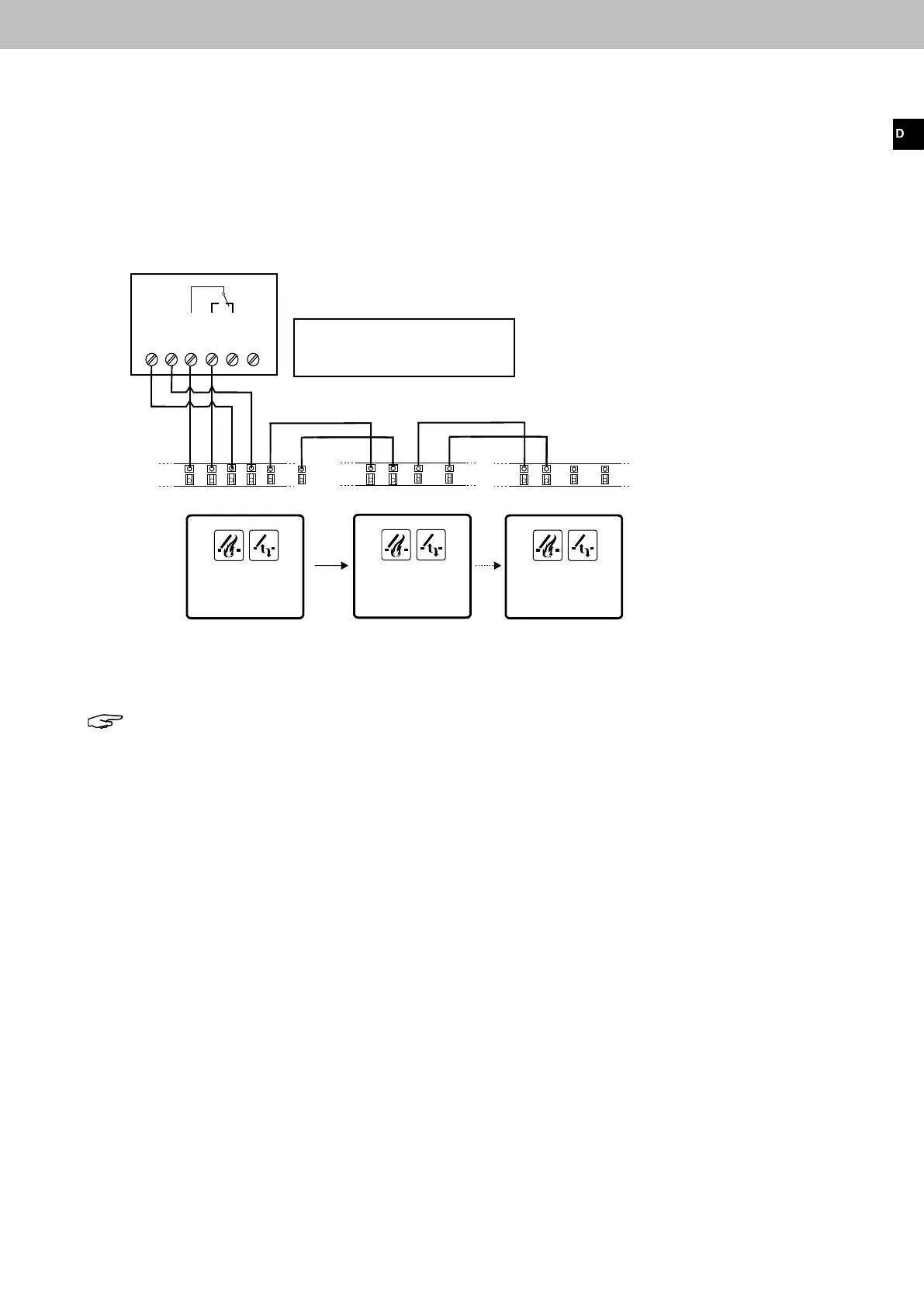

3. Anschluss Weiterleitung "Wind-Regen" an Slave-Zentrale
Hinweis: Für die Weiterleitungsfunktion Wind-Regenmeldung an weitere Zentralen
sind keine besonderen Einstellungen über DIP-Schalter notwendig.
23
24
25
26
S
1
Ö
2
A
3 4 5 6
+
-
WS
WS
23
24
+
-
23
24
33 34 35
A
Ö
S
33 35
33 35 33 35
Master-Zentrale
Slave-Zentrale
letzte Slave-Zentrale
RWA Kompaktzentrale 4A, 4A/M und 8A, 8A/M
Einstellung der DIP-Schalter für den
Regenmelder RM/2 und Wind-Regenmelder
WRM/2 siehe Seite 27.
