RWA Kompaktzentrale 4A, 4A/M und 8A, 8A/M
Störungshilfe

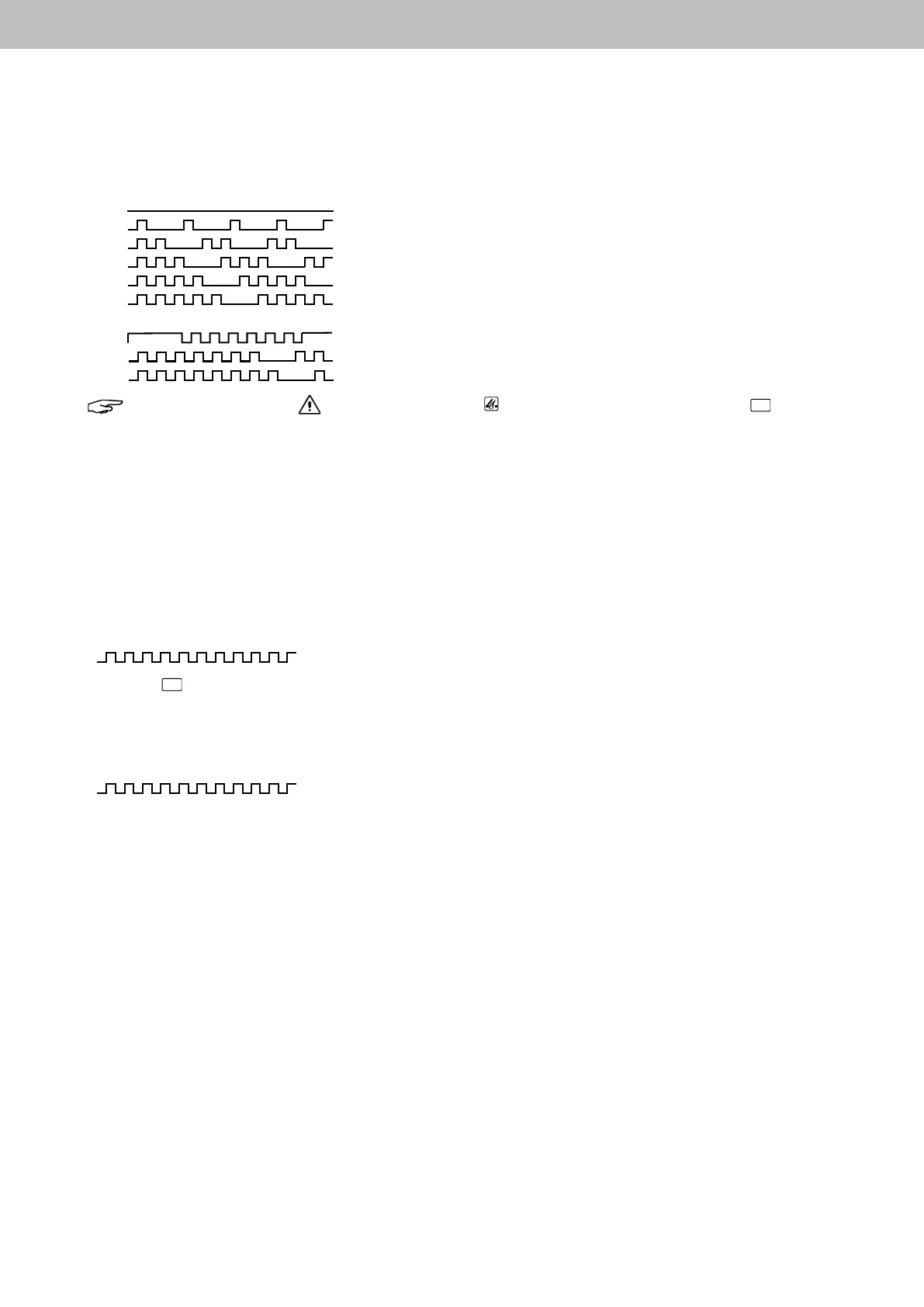

Störmeldung - Beep-Code - Tabelle
Bei der Störmeldung gibt die Pulsfolge einen Hinweis auf die Störungsursache. Die akustische Störmeldung erfolgt nur
bei geschlossener Tür oder gedrücktem Türkontaktschalter der RWA-Bedienstelle mit eingebautem Summer.
Hinweis: Die gelbe LED - Störung -, die rote LED - RWA-Auslösung - und die grüne LED
OK
-
Betrieb OK - leuchten dauerhaft während des Speicherchecks.
Störmeldung Master-Slave Funktion
7 x kurz blinken:
Sammelanzeige vorgeschalteter Zentralen für die Störung an einer Slave-Zentrale. Die defekte Slave-Zentrale blinkt
mit der Störmeldung gemäß Beep-Code-Tabelle. Hat keine Slave-Zentrale einen Fehler ausgelöst, so ist die
Kommunikationsleitung zwischen zwei Zentralen nicht angeschlossen oder der Dip-Schalter 8 der letzten Slave-Zentrale
ist falsch gesetzt (muss auf OFF stehen).
1 x lang und 6 x kurz blinken:
Das UEB2-Modul ist falsch angeschlossen. Fehleranzeige nur an der Slave-Zentrale, die den Fehler ausgelöst hat.
Wartungsanzeige (gleichmäßiges Blinken)
Grüne LED
OK
-BetriebOK-blinktschnell:Resetbzw.SetzendesWartungstimersüberdieKongurations-
software zur Kompaktzentrale 4A und 8A. Weitere Informationen siehe technische Informationen zur PC Software
Service Port zur Kompaktzentrale 4A und 8A.
Wind-/oder Regenmeldung (gleichmäßiges Blinken)
Leuchtanzeige im Lüftungstaster LTA 25.
Auf-Anzeige (Dauersignal)
__________________________
Leuchtanzeige im Lüftungstaster LTA 25. Die Anzeige leuchtet bei Lüftungsfunktion Stopp oder AUF.
.
Wartung
alles OK
Netzausfall
Akku-Störung
Störung RWA-Bedienstelle
Störung autom. Melder
Störung Motorüberwachungskreis
Speicherfehler
0 x
1 x
2 x
5 x
4 x
3 x
6 x
8 x
7 x
Störung Master-Slave Funktion
Falschanschluss UEB2-Modul
