Montage

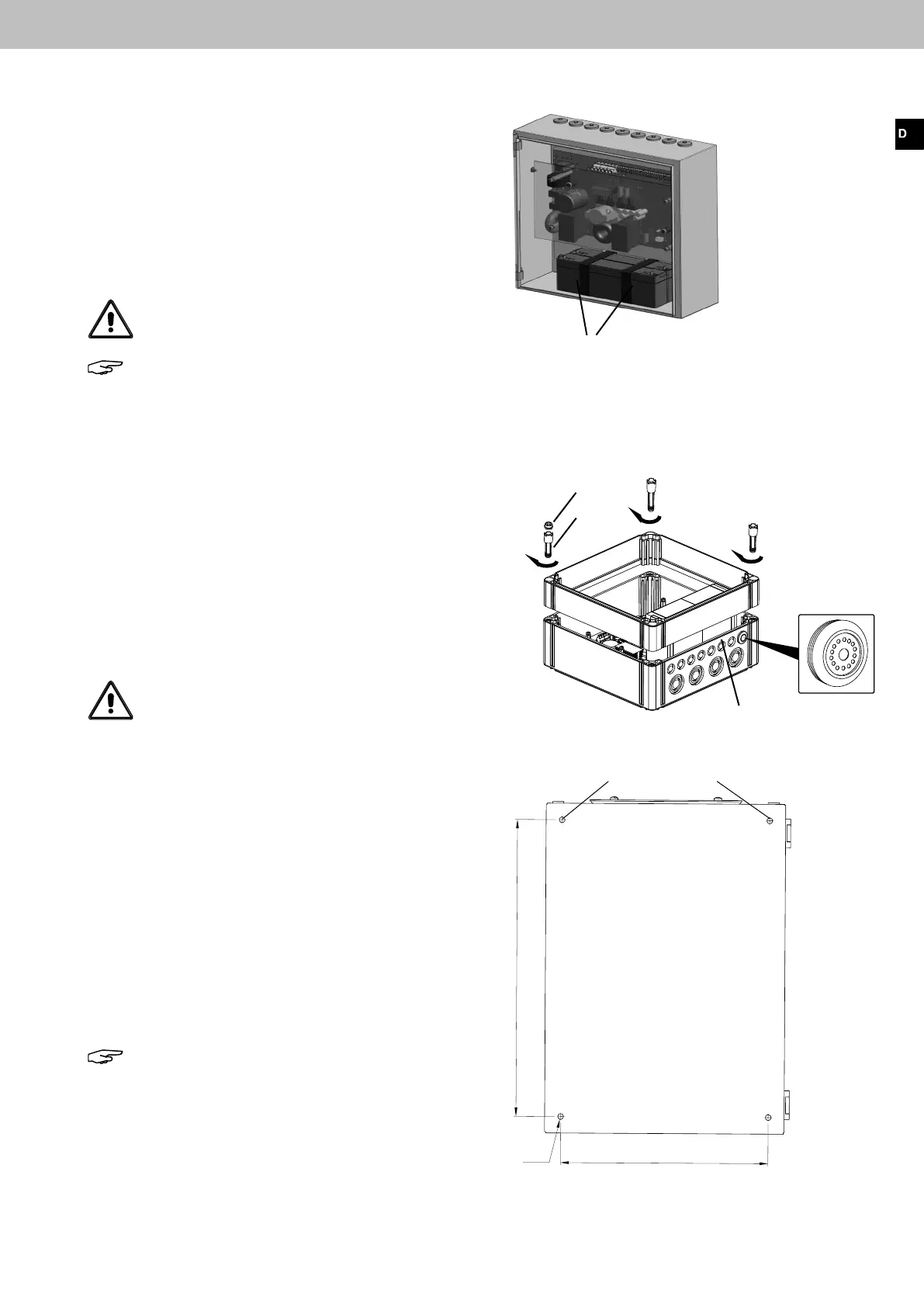

Montage Kompaktzentrale 4A/M
Nachdem das Gehäuse an der Wand befestigt wurde:
1. Klettbänder zur Akkubefestigung in die Montageplatte
einfädeln.
2. Erdungsanschluss nicht vergessen:
Es ist sicherzustellen, dass die Platine mit dem
Gehäuse geerdet ist.
Achtung: Inbetriebnahme der Steuerung nur mit
installierter Plexiglasabdeckung.
Hinweis: Die Zentrale ist auch mit einem
UP-Einbauset erhältlich.
Montage Kompaktzentrale 8A
Nachdem das Gehäuseunterteil an der Wand befestigt wurde:
1. Den Zwischenrahmen mit den 4 dafür vorgesehenen
Schrauben A mit der Einschraubhilfe B auf das
Gehäuseunterteil montieren.
2. Klettbänder in die Montageplatte einfädeln.
3. Belüftungsstopfen auf der Unterseite des Gehäuses
einsetzen.
Achtung! Das Gehäuseunterteil und den Zwischenrahmen
fest miteinander verbinden!
Wandbefestigung Kompaktzentrale 8A/M:
1. Zuerst Montageplatte mit Steuerelektronik
und Plexiglasabdeckung ausbauen.
2. Gehäuse gemäß Befestigungsbohrungen mit
geeigneten Dübel und Schrauben an der Wand befestigen.
3. Montageplatte wieder einbauen.
4. Erdungsanschluss nicht vergessen:
Es ist sicherzustellen, dass die Platine mit dem
Gehäuse geerdet ist.
Hinweis: Die Zentrale muss in einem trockenen
Raum an einem gut sichtbaren und erreichbaren
Ort eingebaut werden.
Keine Deckenmontage oder um 180°gedrehte
Montage.
 Wandvorsprünge,TürügeloderBaukörperdürfen
die Zentrale nicht verdecken.
Akkus mit Klettbänder
RWA Kompaktzentrale 4A, 4A/M und 8A, 8A/M
rd. 7,1
Befestigungsbohrung
A
B
Akkus
360
260
