SÍMBOLOS 3
1) Antes de usar esta máquina leia o manual de instru-
ções.
2) O operador que usa esta máquina, utilizada em con-
dições normais para uso diário contínuo, pode estar
exposto a um nível de ruído igual ou superior a 85 dB
(A). Use capacete de protecção, protecções acústi-
cas e óculos de protecção.
11) Depósito do combustível
12) Depósito do óleo da corrente e regulador da
bomba de óleo
(somente para mod. 46/52)
13) Regulações do carburador
T = regulação do mínimo
(L) = regulação do combustível
baixa velocidade
(H) = regulação do combustível
alta velocidade
14) Arrancador (Starter)
15) Comando do dispositivo de escorva (Primer)

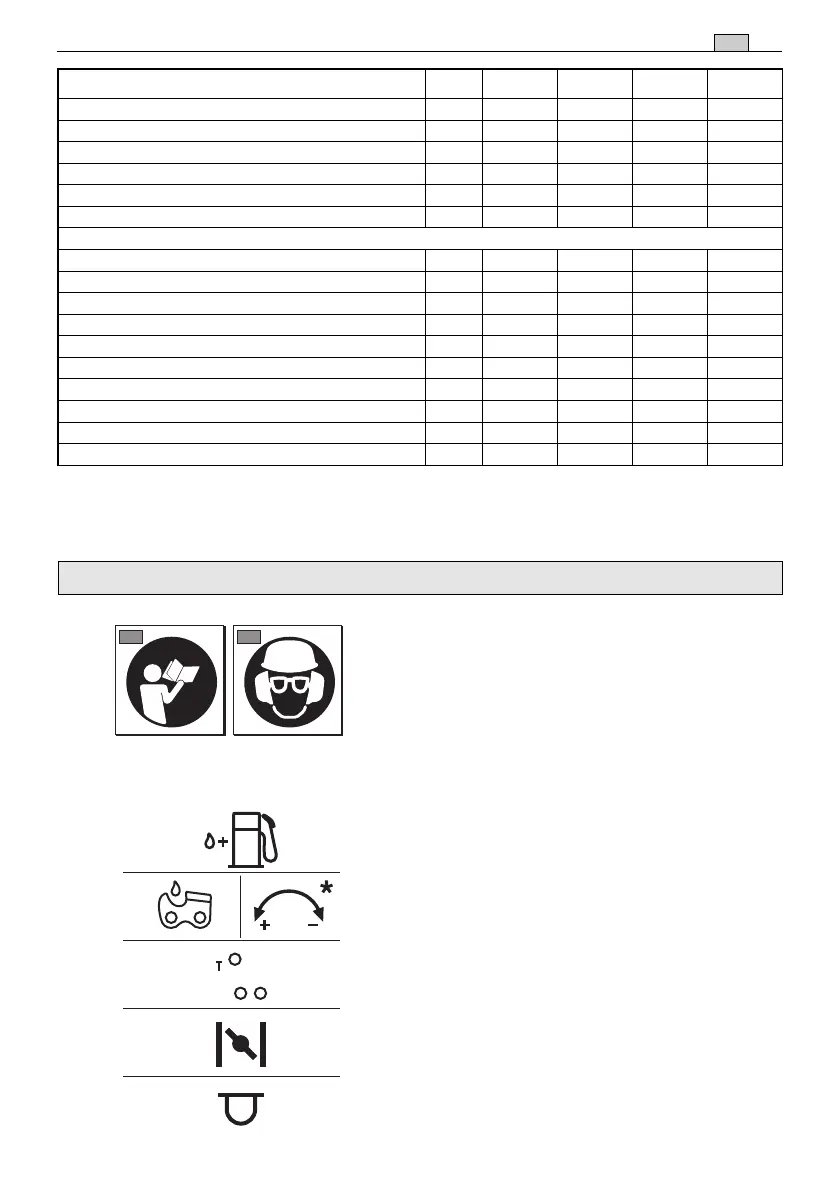

SÍMBOLOS EXPLICATIVOS NA MÁQUINA (se presentes)
2. SÍMBOLOS
Valores máximos de ruído e vibrações [1]
Modelo
36 43 46 52
Pressão acústica no ouvido do operador
(ISO 22868)
dB(A) 98,9 98,9 102,3 101,6
– Incerteza de medição (2006/42/CE - EN 27574) dB(A) 2,5 2,5 2,5 2,5
Nível de potência acústica medido
(ISO 22868)
dB(A) 108,1 108,1 113 113,4
– Incerteza de medição (2006/42/CE - EN 27574) dB(A) 2,5 2,5 2,5 2,5
Nível de vibrações (
ISO 22867)
m/sec
2
7,5 - 6,2 7,5 - 6,2 4,9 - 3,6 5,7 - 4,9
– Incerteza de medição (2006/42/CE - EN 12096) m/sec
2
0,5 0,5 0,5 0,5
DADOS TÉCNICOS
Motor (monocilindro 2 tempos) - cilindrada
cm
3
36,3 40,2 45 52
Mistura (gasolina / óleo) % 50:1 = 2 % 50:1 = 2 % 50:1 = 2 % 50:1 = 2 %
Potência kW 1,5 2,0 2,2 2,4
Número de rotações no mínimo
1
/min
2800
±
150 2800
±
150 2800
±
150 2800
±
150
Número máximo permitido de rotações sem carga com corrente montada
1
/min
11300 12000 12500 12500
Capacidade do tanque de combustível
cm
3
370 370 500 500
Consumo específico na potência máxima g/kWh 490 410 510 500
Capacidade do tanque do óleo
cm
3
190 190 300 300
Dentes do pinhão da corrente 6 7 7 7
Peso (com tanque vazio) kg 4,2 4,1 4,7 4,7
[1] ATENÇÃO! O valor das vibrações pode variar em função da utilização da máquina e da sua preparação e ser acima daquele indicado.
É necessário estabelecer as medidas de segurança para a protecção do utilizador que devem ser baseadas na estima de carga gerada pe-
las vibrações nas condições reais de utilização. Para tal fim, devem ser levadas em consideração todas as fases do ciclo de funcionamento
tais como por exemplo, o desligamento ou o funcionamento em vazio.
