Stihl FS 50 - Montaje de la Barra de Defensa; Montaje del Mango Tórico

FS 40, FS 40 C, FS 50, FS 50 C
español / EE.UU
60

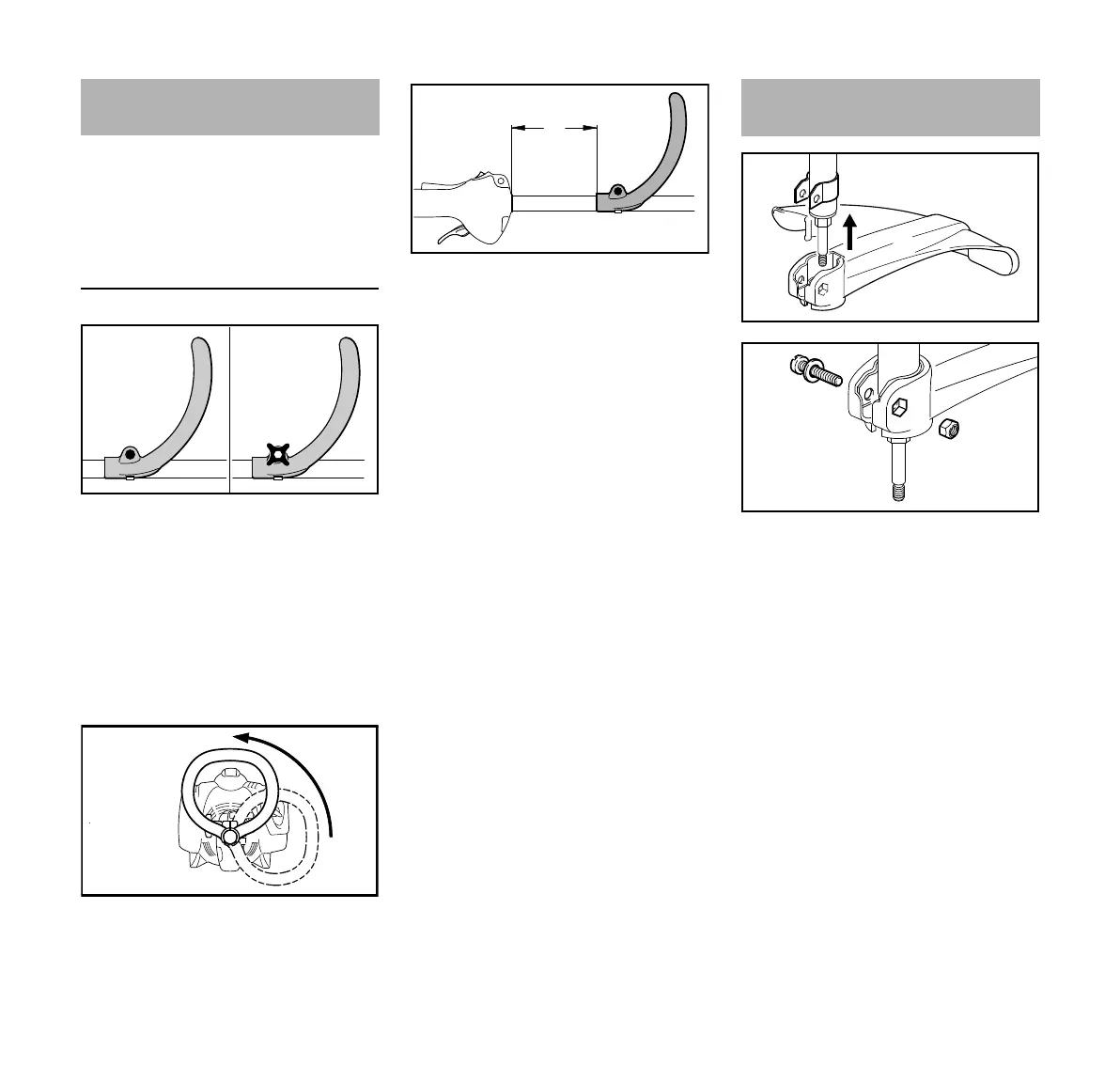

En el tubo de mando, la nueva
herramienta motorizada tiene montado
un mango tórico que debe girarse y
alinearse de acuerdo con sus
necesidades.
Ajuste del mango tórico
Versiones con tornillo (FS 40)
N Utilice un destornillador o la llave
combinada para aflojar el tornillo (1)
en el mango.
Versiones con perilla (FS 50)
N Afloje la perilla (2) en el mango.
Todas las versiones
N Gire el mango a la posición vertical.
El mango tórico puede ajustarse de
acuerdo con la talla y el alcance del
operador y la aplicación, variando la
distancia (A).
Distancia recomendada (A):
aprox. 15 cm (6 pulg)
N Deslice el mango a la posición
requerida.
N Apriete el tornillo o la perilla hasta
que no sea posible girar el mango
en el tubo de mando.
N Empuje el deflector (1) sobre la
abrazadera (2) hasta el tope.
N Inserte la tuercat (3) en el rebajo
hexagonal del deflector –
asegúrese de alinear los agujeros.
N Inserte el tornillo (4) con la arandela
y apriételo bien firme.
Montaje del mango tórico
2
1
546BA003 KN
545BA004 KN
546BA004 KN
A
Montaje de la barra de
defensa
1
2
232BA066 KN
4
546BA005 KN
3
