Stihl FS 50 - Montaje del Accesorio de Corte

FS 40, FS 40 C, FS 50, FS 50 C
español / EE.UU
61

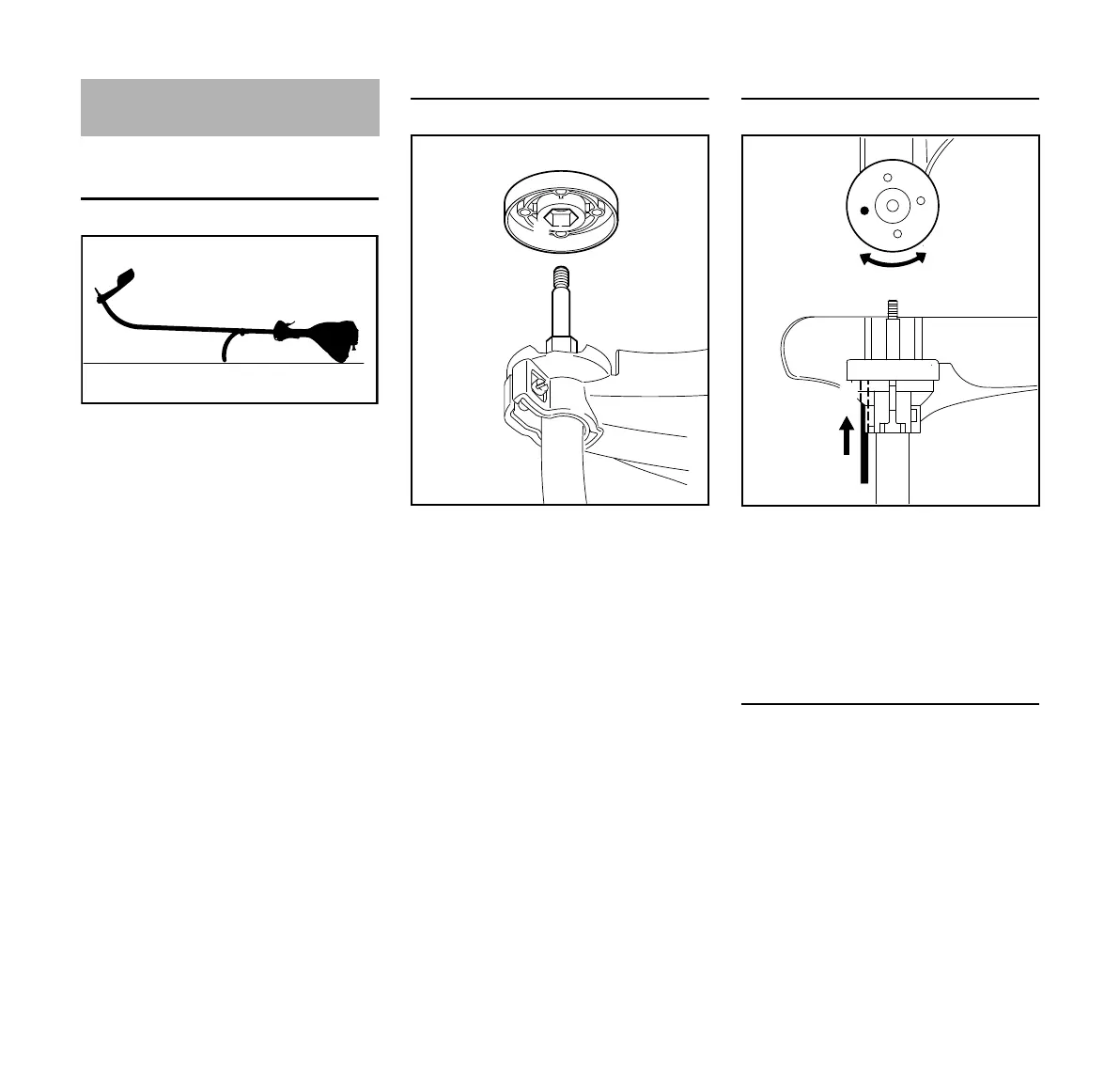

Colocación de la herramienta
motorizada en el suelo
N Apague el motor.
N Apoye la orilladora sobre su parte
trasera con el mango tórico y la
cubierta orientados hacia abajo y el
eje de salida vuelto hacia arriba.
Placa de empuje
La placa de empuje se suministra con la
PolyCut 6-3 y FixCut 5-2. Es necesario
usarla solamente para con estas
cabezas segadoras.
Cabeza segadora STIHL AutoCut 5-2,
cabeza segadora STIHL AutoCut C 5-2
N SI la tiene, extraiga del eje (2) la
placa de empuje (1).
Cabeza segadora STIHL PolyCut 6-3,
cabeza segadora STIHL FixCut 5-2
N Deslice la placa de empuje (1)
sobre el eje (2) y engrane el rebajo
hexagonal (3) en el hexágono
externo (4).
Bloquee el eje.
N Para bloquear el eje, empuje una
herramienta adecuada (5) a través
de los agujeros (6) en el deflector y
la placa de empuje – si es
necesario, gire la placa hacia uno y
otro lado.
Colocación de cabeza segadora con
tornillo de montaje
Guarde la hoja de instrucciones de la
cabeza segadora en un lugar seguro.
Montaje del accesorio de
corte
546BA016 KN
232BA033 KN
1
2
3
4
6
6
546BA017 KN
5
