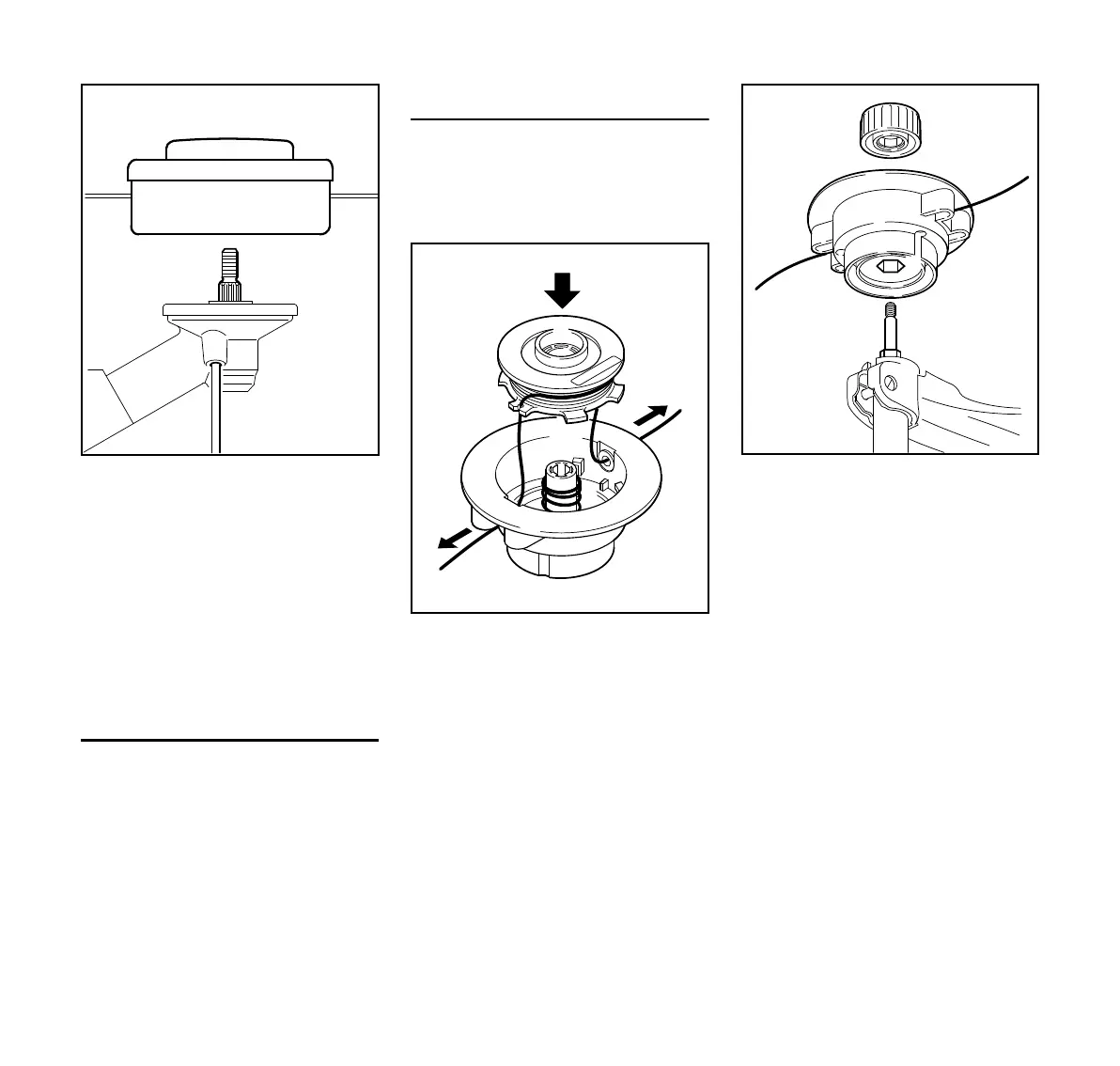

N Atornille la cabeza segadora en
sentido contrahorario en el eje (1)
hasta que tope.
N Bloquee el eje.
N Apriete la cabeza segadora bien
firme.
INDICACIÓN
Quite la herramienta usada para
bloquear el eje.
Retiro de la cabeza segadora
N Bloquee el eje.
N Destornille la cabeza segadora en
sentido horario.
Colocación de cabeza segadora sin
tornillo de montaje
Guarde la hoja de instrucciones de la
cabeza segadora en un lugar seguro.
STIHL AutoCut 5-2
N Coloque el resorte (1) en la cabeza
segadora (2).
N Enrolle el hilo de corte (3) en el
carrete (4).
N Pase la punta del hilo de nilón a
través de los manguitos y coloque el
carrete en la cabeza.
Los pasos individuales se describen en
la hoja de instrucciones suministrada.
N Deslice la cabeza segadora (2) por
encima del tubo (5) y engrane el
rebajo hexagonal (7) en el
hexágono externo (6).
N Coloque la tapa (8) en la cabeza
segadora y atorníllela en sentido
horario en el eje hasta donde tope.
