Stihl FS 50 Instruction Manual

FS 40, FS 40 C, FS 50, FS 50 C
español / EE.UU
63

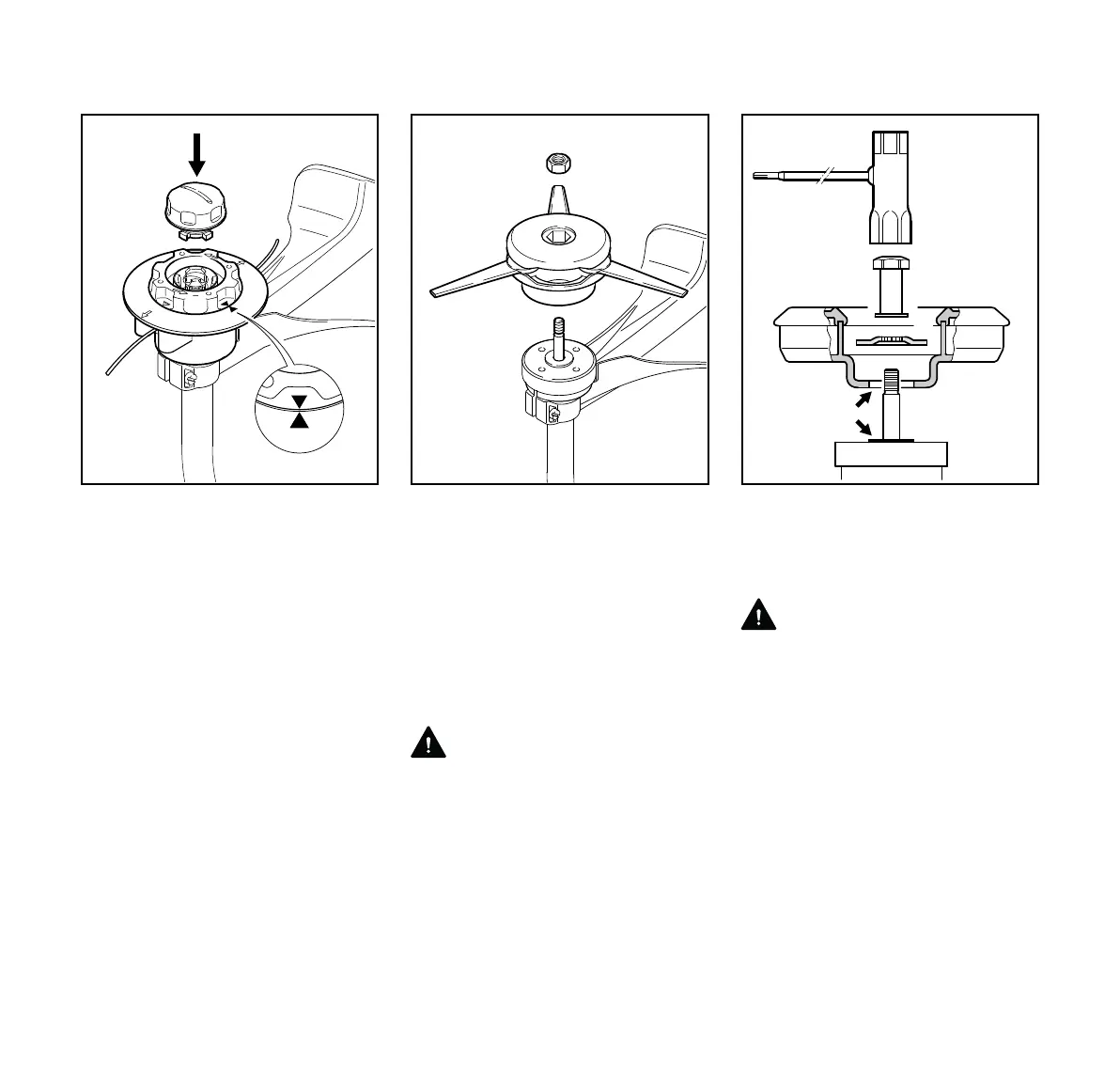

STIHL AutoCut C 5-2
N Deslice la cabeza segadora (2)
sobre el eje, como se hace con la
AutoCut 5-2.
N Enrosque el carrete (9) en sentido
horario hasta que las dos flechas
queden alineadas entre sí - fije el
carrete en esta posición.
N Coloque la tapa (8) en el carrete,
presionándola hacia abajo hasta el
tope y girándola en sentido horario
al mismo tiempo.
N Gire la tapa hasta que se siente
resistencia y luego apriétela bien
firme con la mano.
STIHL PolyCut 6-3
N Instale la placa de empuje en el eje.
N Inserte la tuerca (10) en la cabeza
segadora.
N Atornille la cabeza segadora (11)
en sentido horario en el eje (5)
hasta donde tope.
N Bloquee el eje.
N Apriete la cabeza segadora bien
firme.
ADVERTENCIA
Si la tuerca de montaje está demasiado
floja, instale una nueva.
INDICACIÓN
Quite la herramienta usada para
bloquear el eje.
STIHL FixCut 5-2
N Deslice la placa de empuje (2)
sobre el eje.
N Coloque la cabeza segadora en la
placa de empuje (2).
ADVERTENCIA
El collar (vea las flechas) debe encajar
en el agujero de montaje de la cabeza
segadora.
N Empuje la arandela de empuje (3)
sobre el eje (1) de modo que se
coloque contra la base.
N Bloquee el eje.
N Utilice la llave combinada (5)
(accesorio especial) para atornillar
la tuerca de montaje (4) en el eje de
salida y apriétela firmemente.
9
681BA018 KN
Schnur/LINE 2
Schnur/LINE 1
2
8
11
5
681BA019 KN
10
3
1
2
4
232BA074 KN
5
