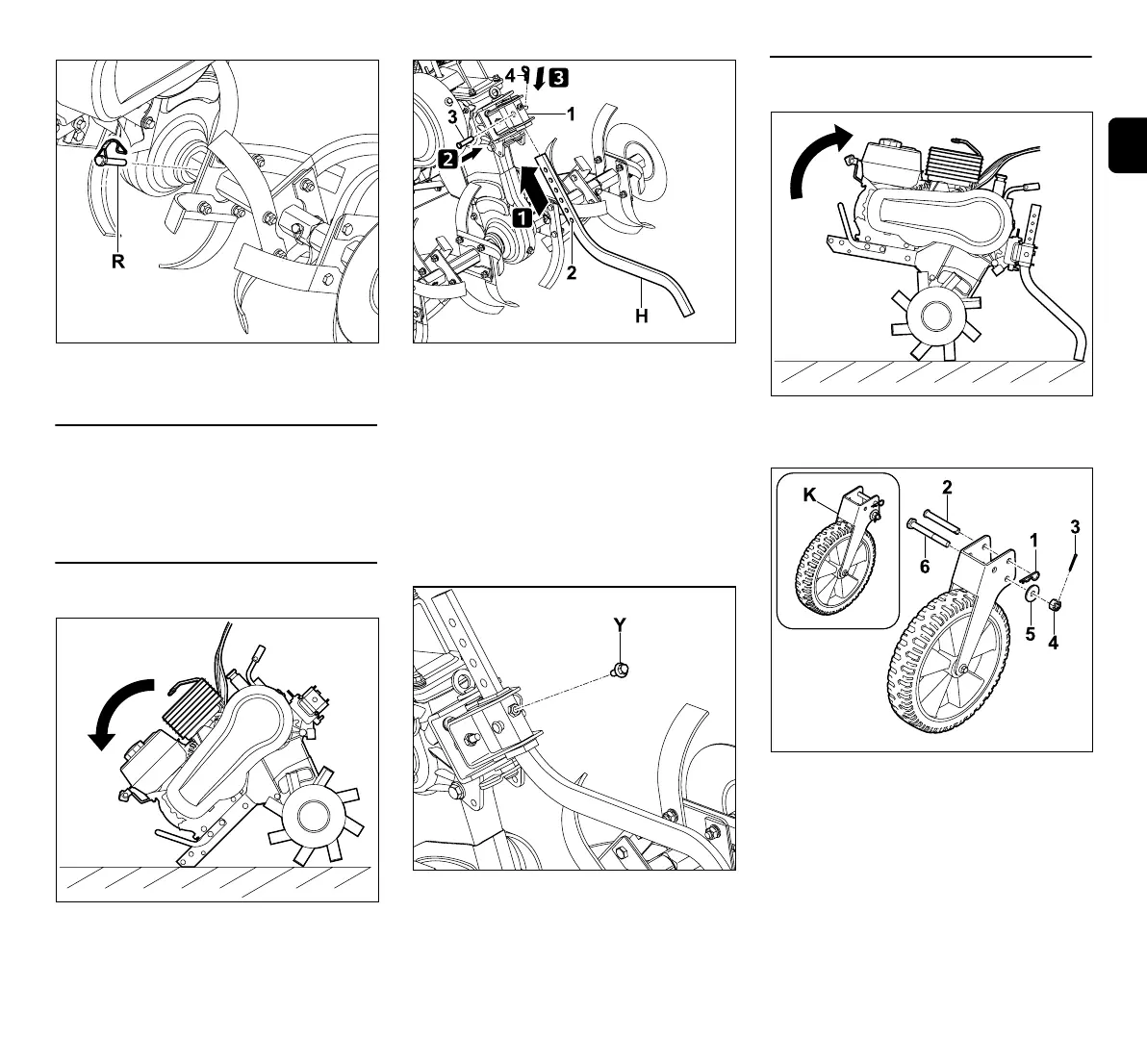

● Insérer la goupille (R) dans l'alésage et
rabattre l’arceau de sécurité.
7.4 Montage des roues de transport
Le montage des roues de transport
s’effectue de la même manière que le
montage des fraises.
7.5 Montage de l’éperon de terrage
● Déplacer l’appareil de base vers
l'avant, comme indiqué sur la figure.
● 1Mettre en place l'éperon de
terrage (H) par le bas dans
l’adaptateur (1).
● 2 Fixer au niveau de l'alésage le plus
bas (2) avec le goujon (3).
● 3 Fixer le goujon (3) avec une
goupille (4).
● Contrôler la bonne fixation de l’éperon
de terrage (H).
● Fixer l'éperon de terrage avec une
vis (Y).
7.6 Montage de la roue de transport
● Basculer l'appareil de base en arrière et
l'appuyer contre l'éperon de terrage.
● Déposer la goupille (1) et retirer le
goujon (2) de la roue de transport.
● Extraire la goupille fendue (3),
desserrer l’écrou crénelé (4) et le
déposer avec la rondelle (5).
● Retirer la vis (6) de la roue de transport.
