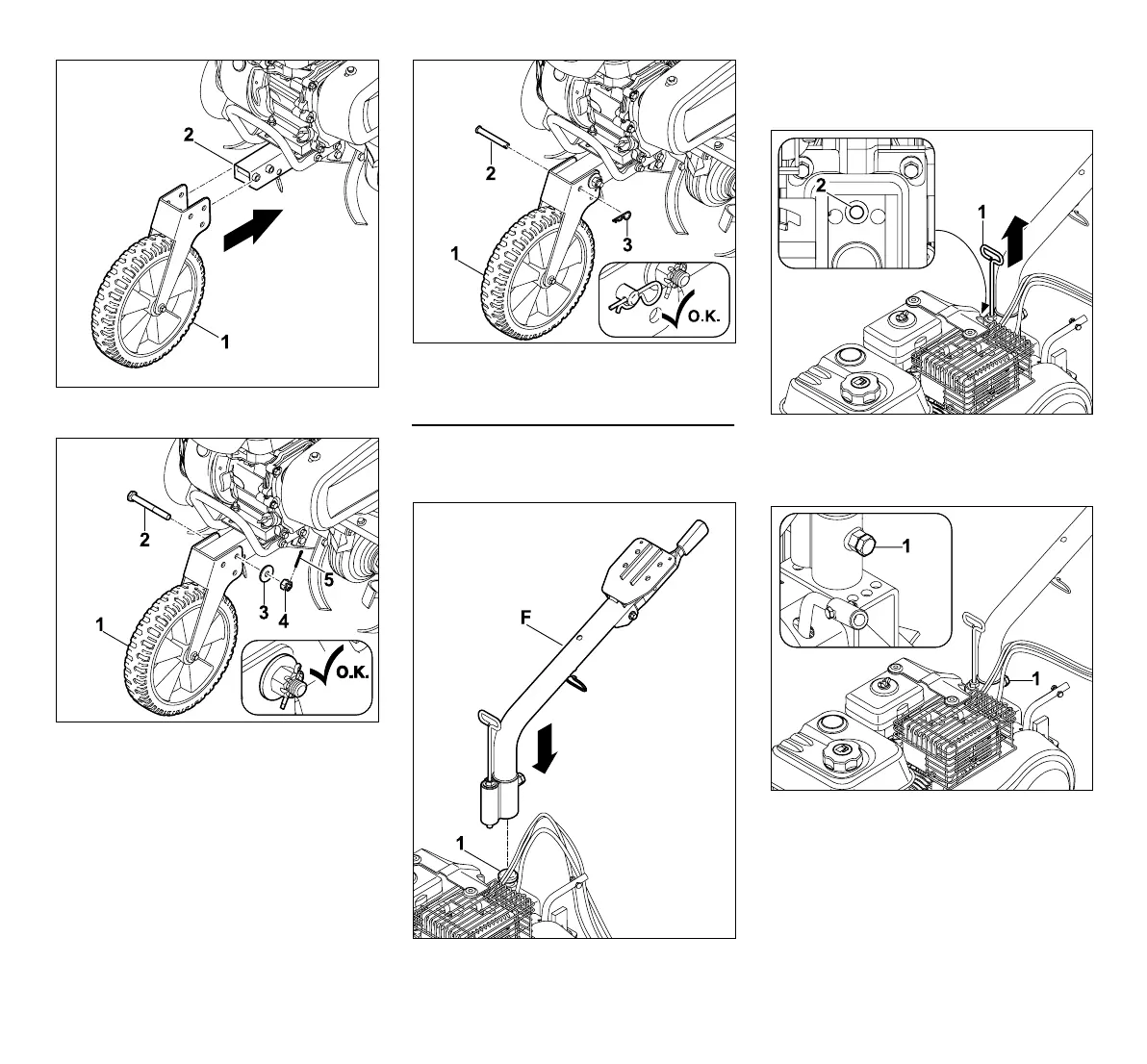

● Placer la roue (1) sur le châssis (2).
● Fixer la roue de transport (1) sur
l'alésage arrière avec la vis (2), la
rondelle (3) et l'écrou crénelé (4).
● Bloquer l’écrou crénelé (4) en dépliant
la goupille fendue (5).
● Fixer la roue de transport (1) en plus
avec un goujon (2) et une goupille (3).
7.7 Montage de la partie inférieure du
guidon
● Placer la partie inférieure du guidon (F)
sur le logement (1) de l'appareil de
base.
● Tirer le levier de déverrouillage (réglage
latéral du guidon) (1) vers le haut, puis
l'enclencher en position médiane (2) .
● Fixer la partie inférieure du guidon avec
une vis (1).
