italiano 7 Assemblare l’idropulitrice
► Collegare elettricamente l’idropulitrice, @ 9.1.
► Se non è possibile eseguire queste operazioni: Non usare
l’idropulitrice e rivolgersi ad un rivenditore STIHL.

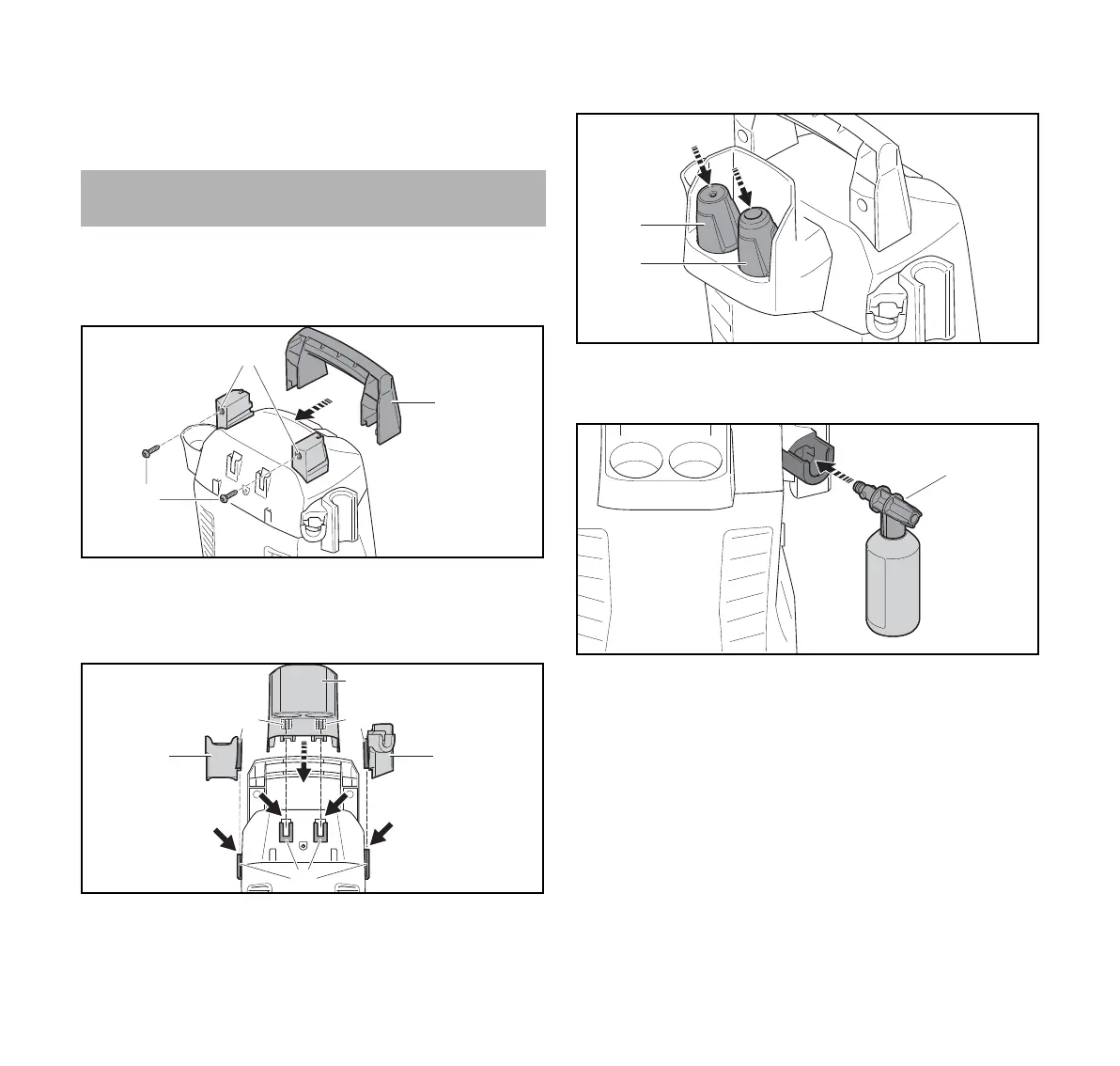

7.1 Assemblare l’idropulitrice
Montare l’impugnatura
► Calzare l’impugnatura (1) sul supporto (2).
► Applicare le viti (3) e serrare saldamente.
Montare il supporto
► Agganciare i ganci (2) dei supporti (1) nelle guide (3).
I supporti (1) si impegnano in modo udibile.
Inserire gli ugelli
► Inserire l’ugello a getto piatto (1) e l’ugello rotante (2).
Montare il set di spruzzatura
► Inserire il set di spruzzatura (1).
7 Assemblare l’idropulitrice
1
2
3
0000097253_001
3
2
2
1
11
0000097254_001
1
2
0000097255_001
1
0000097256_002
