Stihl RE 80 - Strahlrohr Anbauen und Abbauen; Düse Anbauen und Abbauen

0458-001-9621-A
19
deutsch 7 Hochdruckreiniger zusammenbauen

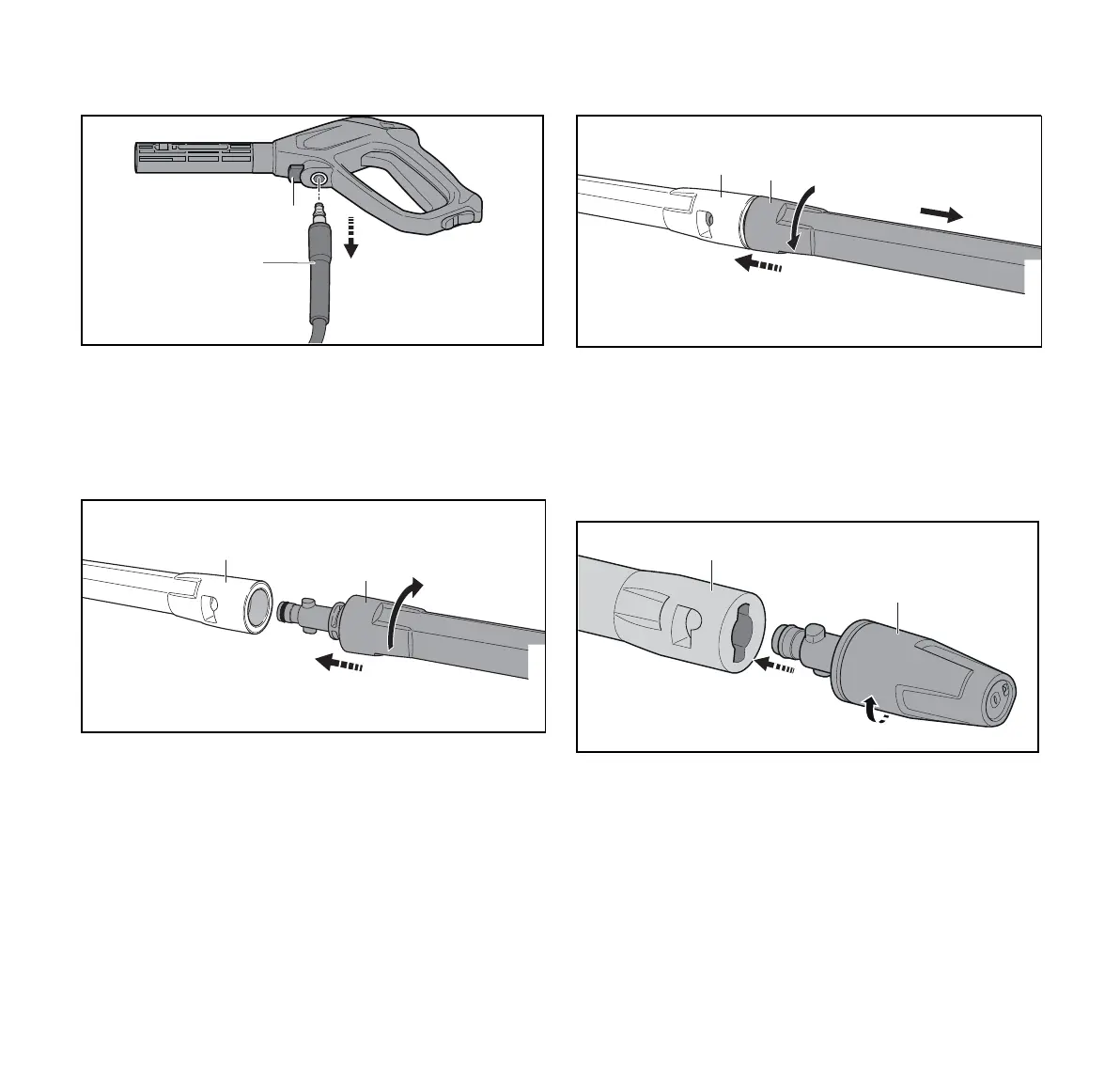

7.3.2 Spritzpistole abbauen
► Sperrhebel (1) drücken und gedrückt halten.
► Stutzen (2) herausziehen.
7.4 Strahlrohr anbauen und abbauen
7.4.1 Strahlrohr anbauen
► Strahlrohr (1) in die Spritzpistole (2) schieben.
► Strahlrohr (1) so lange drehen, bis es einrastet.
► Falls sich das Strahlrohr (1) schwer in die Spritzpistole (2)
schieben lässt: Dichtung am Strahlrohr (1) mit einem
Armaturenfett fetten.
7.4.2 Strahlrohr abbauen
► Strahlrohr (1) und Spritzpistole (2) zusammendrücken
und bis zum Anschlag drehen.
► Strahlrohr (1) und Spritzpistole (2) auseinanderziehen.
7.5 Düse anbauen und abbauen
7.5.1 Düse anbauen
► Düse (1) in das Strahlrohr (2) schieben.
► Düse (1) so lange drehen, bis sie einrastet.
► Falls sich die Düse (1) schwer in das Strahlrohr (2)
schieben lässt: Dichtung an der Düse (1) mit einem
Armaturenfett fetten.
2
1
0000097567_002
0000-GXX-4350-A0
1
2
0000-GXX-4351-A0
2
1
2
1
0000098881_001
