Stihl RE 80 - Hogedrukreiniger Samenstellen

0458-001-9621-A
163
Nederlands 7 Hogedrukreiniger samenstellen
► Hogedrukreiniger elektrisch aansluiten, @ 9.1.
► Als de stappen niet kunnen worden uitgevoerd: de
hogedrukreiniger niet gebruiken en contact opnemen met
een STIHL dealer.

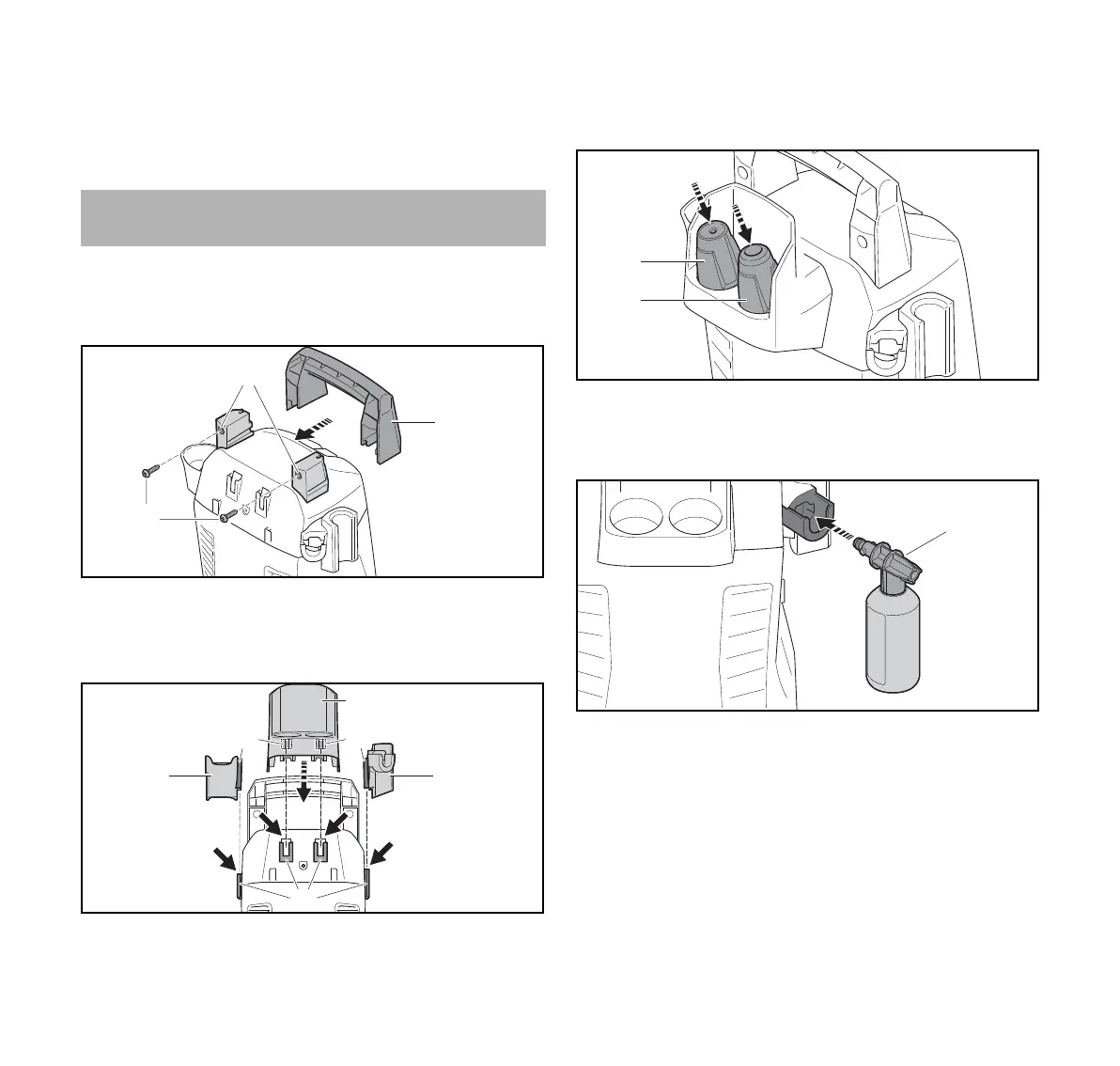

7.1 Hogedrukreiniger samenstellen
Handgreep aanbrengen
► Handgreep (1) op de houder (2) schuiven.
► Bouten (3) aanbrengen en vastdraaien.
Houder monteren
► Haak (2) van de houders (1) in de geleidingen (3)
vasthaken.
De houders (1) klikken hoorbaar vast.
Mondstukken aanbrengen
► Vlakstraalmondstuk (1) en rotormondstuk (2)
aanbrengen.
Mondstukset aanbrengen
► Mondstukset (1) aanbrengen.
7 Hogedrukreiniger samenstellen
1
2
3
0000097253_001
3
2
2
1
11
0000097254_001
1
2
0000097255_001
1
0000097256_002
