deutsch 7 Hochdruckreiniger zusammenbauen
► Hochdruckreiniger auf einem standfesten und ebenen
Untergrund rutsch- und kippsicher aufstellen.
► Hochdruckschlauch anbauen, @ 7.2.1.
► Spritzpistole anbauen, @ 7.3.1.
► Strahlrohr anbauen, @ 7.4.1.
► Düse anbauen, @ 7.5.1.
► Falls ein Reinigungsmittel verwendet wird: Mit
Reinigungsmittel arbeiten, @ 11.4.
► Falls Zubehör verwendet wird: Zubehör anbauen, @ 5.
► Hochdruckreiniger an eine Wasserquelle anschließen,
@ 8.
► Hochdruckreiniger elektrisch anschließen, @ 9.1.
► Falls die Schritte nicht durchgeführt werden können:
Hochdruckreiniger nicht verwenden und einen STIHL
Fachhändler aufsuchen.
7.1 Hochdruckreiniger zusammenbauen

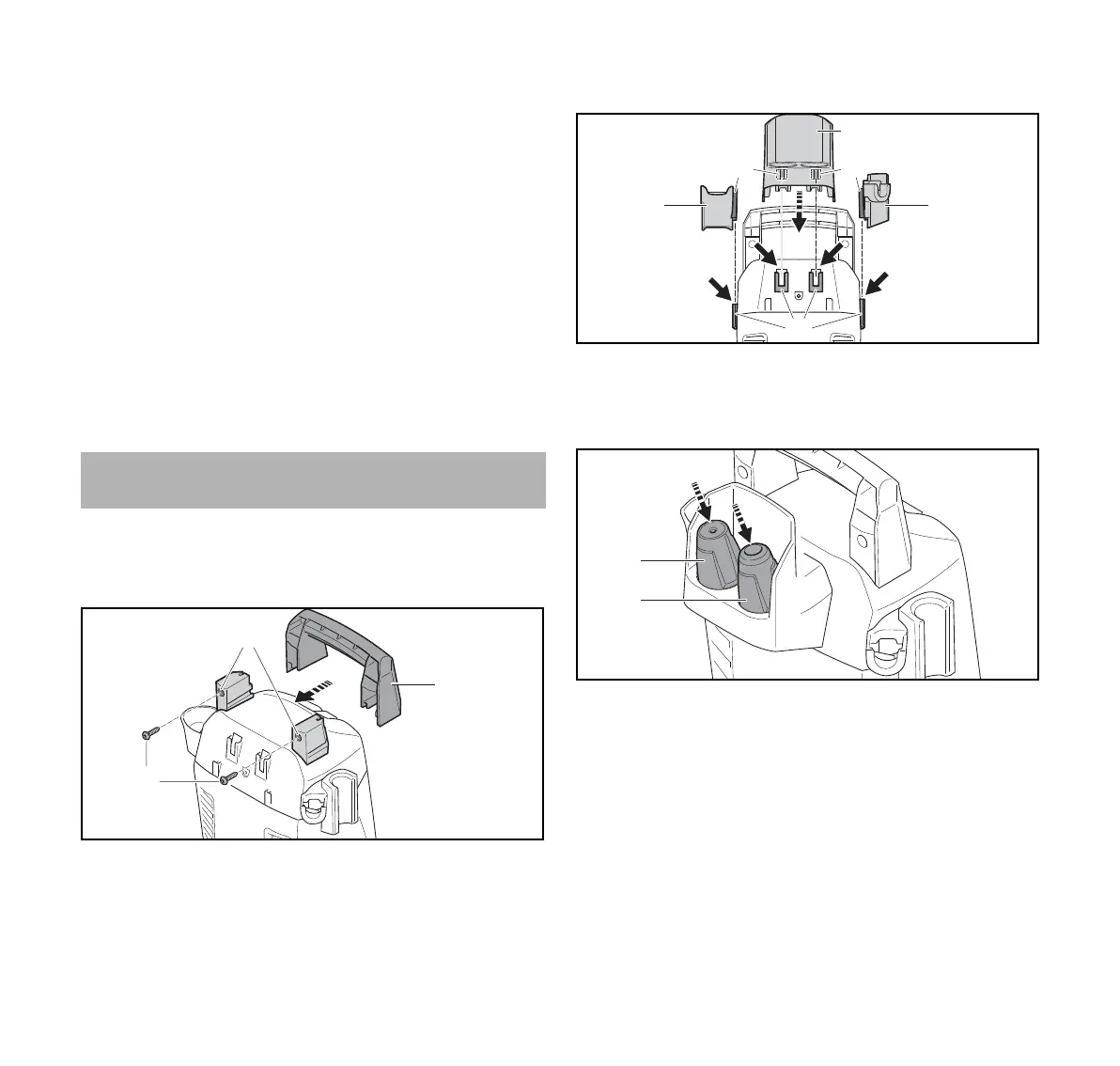

Griff anbauen
► Griff (1) auf die Halter (2) schieben.
► Schrauben (3) eindrehen und fest anziehen.
Halter anbauen
► Haken (2) der Halter (1) in die Führungen (3) einhängen.
Die Halter (1) rasteten hörbar ein.
Düsen einsetzen
► Flachstrahldüse (1) und Rotordüse (2) einsetzen.
