Stihl RE 80 - Montare E Smontare Lugello; Montare E Smontare la Lancia

0458-001-9621-A
129
italiano 7 Assemblare l’idropulitrice

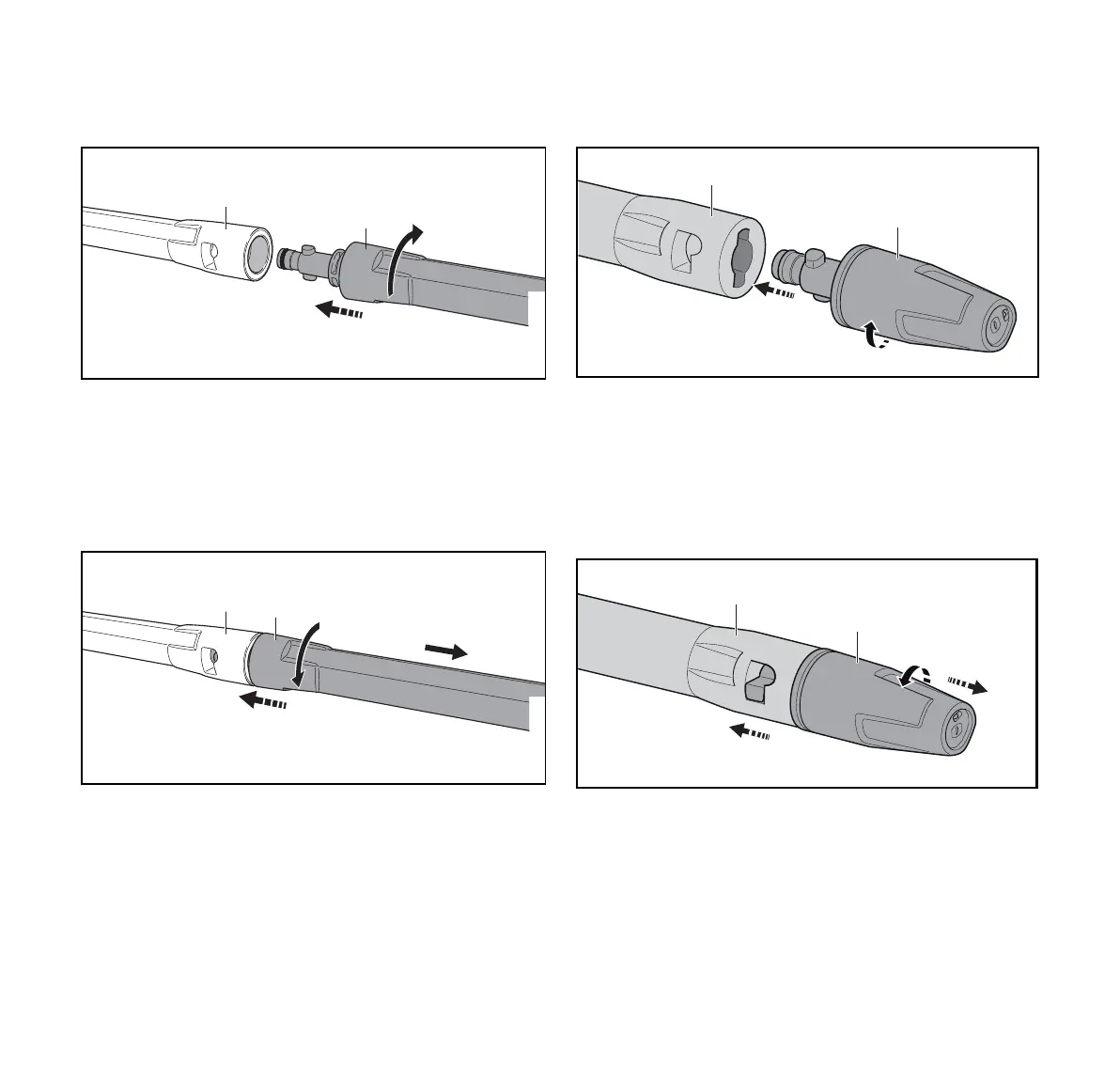

7.4 Montare e smontare la lancia
7.4.1 Montare la lancia
► Spingere la lancia (1) nella pistola a spruzzo (2).
► Ruotare la lancia (1) fino allo scatto.
► Se si fa fatica a inserire la lancia (1) nella pistola a
spruzzo (2): Ingrassare la guarnizione sulla lancia (1) con
un grasso idraulico.
7.4.2 Smontaggio della lancia
► Premere insieme al lancia (1) e la pistola a spruzzo (2) e
ruotarli fino all’arresto.
► Staccare la lancia (1) e la pistola a spruzzo (2).
7.5 Montare e smontare l'ugello
7.5.1 Montare l’ugello
► pingere l'ugello (1) nel tubo di sabbiatura (2).
► Ruotare l'ugello (1) fino allo scatto.
► Se l’ugello (1) si inserisce nella lancia (2) solo
difficilmente: Ingrassare la guarnizione sull’ugello (1) con
un grasso idraulico.
7.5.2 Smontaggio della bocchetta
► Premere l'ugello (1) e il tubo di sabbiatura (2) insieme e
ruotarli fino all'arresto.
► Staccare l'ugello (1) e il tubo di sabbiatura (2).
0000-GXX-4350-A0
1
2
0000-GXX-4351-A0
2
1
2
1
0000098881_001
2
1
0000098882_001
