4 Symboles de sécurité sur le produit
15 Aiguille de nettoyage
Conçu pour aider à éliminer la saleté et les débris des
buses de pulvérisation
# Plaque signalétique
Comporte des caractéristiques électriques ainsi que le
numéro de série du produit.

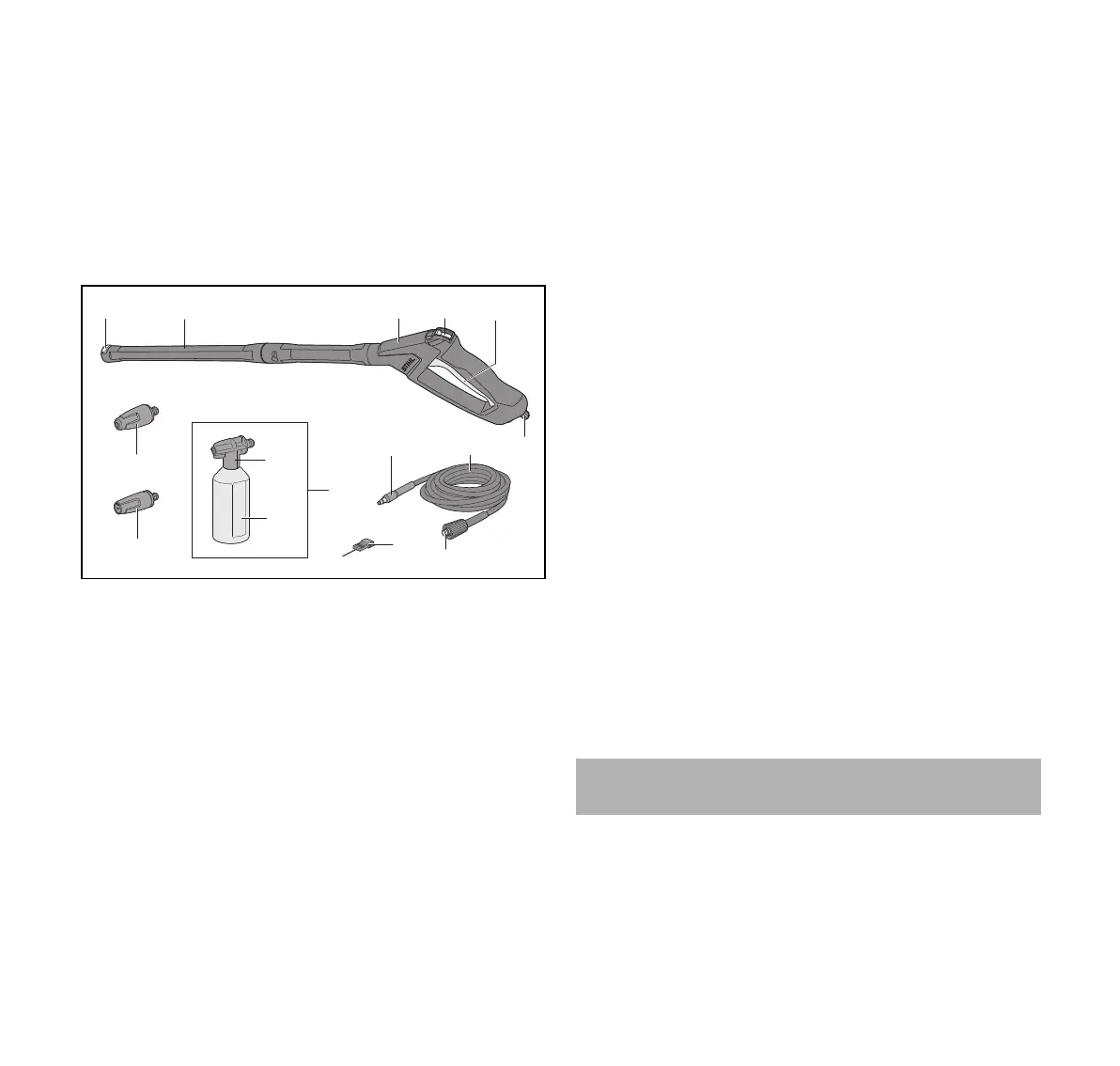

3.2 Accessoire de pulvérisation
1 Coupleur pour buse à haute pression
Pour raccorder la buse de pulvérisation à la lance de
pulvérisation.
2 Lance de pulvérisation
Dirige l’eau en provenance du pistolet de pulvérisation
vers la buse à haute pression
3 Pistolet de pulvérisation
Pour contrôler et diriger le jet d'eau.
4 Verrou de retenue
Verrouille/déverrouille la gâchette du pistolet de
pulvérisation
5 chette du pistolet de pulvérisation
Ouvre et ferme la vanne dans le pistolet de pulvérisation.
6 Coupleur pour flexible haute pression
Pour raccorder le flexible haute pression au pistolet de
pulvérisation.
7 Flexible haute pression
Transporte l’eau de la pompe à haute pression au
pistolet de pulvérisation.
8 Coupleur
Pour raccorder le flexible haute pression à la pompe à
haute pression.
9 Coupleur
Pour raccorder le flexible haute pression au pistolet de
pulvérisation.
10 Aiguille de nettoyage
Conçu pour aider à éliminer la saleté et les débris des
buses de pulvérisation
11 Set de vaporisateur de détergent
Utilisé pour ajouter des détergents.
12 Bouteille de détergent
Pour ajouter du détergent pendant le nettoyage.
13 Buse de détergent
Conçu pour mélanger et pulvériser le détergent avec de
l'eau.
14 Buse à jet rotatif
Buse rotative pour l'élimination des saletés tenaces.
15 Buse à jet hélicoïdal
Buse universelle pour le nettoyage de surfaces plus
étendues.
4.1 Nettoyeur à pression
Les symboles de sécurité suivants se trouvent sur le
nettoyeur à pression :
6
1 3 4
5
2
10
7
8
13
0000-GXX-5291-A0
9
14
15
12
11
