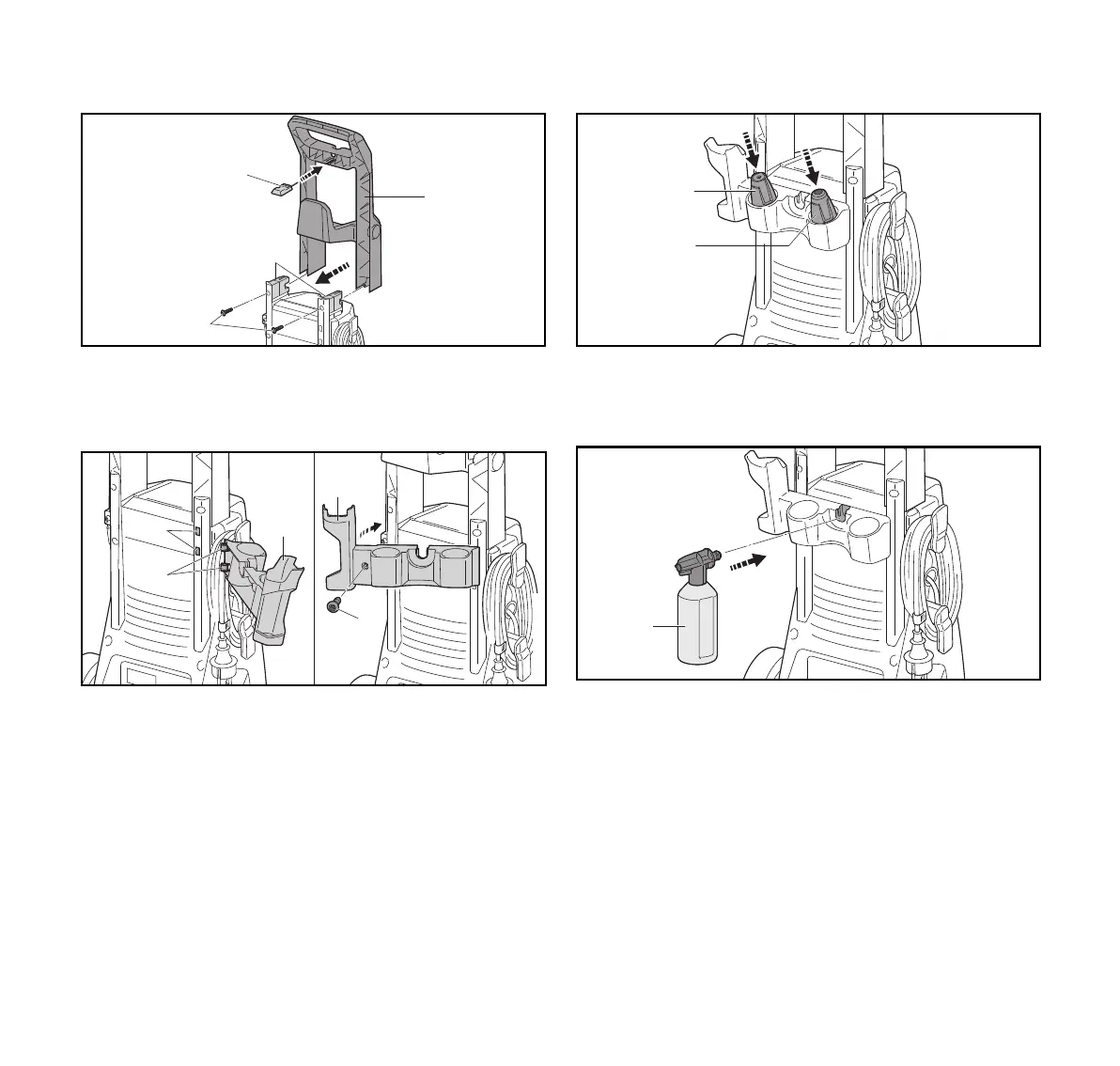

français 8 Assemblage du nettoyeur à pression
Manipulation et nettoyage de l'aiguille
► Glissez la poignée (1) sur le cadre (2) et serrez les vis (3).
► Insérez l'aiguille de nettoyage (4) dans la poignée.
Support pour le pistolet de pulvérisation
► Placez les crochets (1) du support (2) dans les guides (3).
► Faites pivoter le support vers la gauche.
► Serrez les vis (4).
Buses
► Insérez la buse à jet hélicoïdal (1) et la buse à jet rotatif
(2).
Set de vaporisateur de détergent
► Montez le kit de pulvérisation de détergent
