0478 111 9953 B - IT
144
RM650T, RM650V, RM655V:
RM 650 VE:
START: inserire la batteria, avviare il
motore a combustione.
STOP: spegnere il motore a combustione.
Inserimento della trazione
RM650V, RM650VE, RM650VS,
RM655V, RM655VS, RM655YS:
8.1 Informazioni generali
● Per l’esecuzione di tutti i lavori descritti
posizionare l’apparecchio su di un
fondo orizzontale, piano e stabile.
8.2 Montaggio del manubrio
● 1 Inserire il manicotto (E)
nell'alesaggio sul manubrio (1).
● 2 Inserire le due rondelle (G) con la
convessità rivolta verso l'interno sul
manicotto.
● 3 Afferrare il manicotto (E) e le
rondelle (G) e inserirli dal basso con il
manubrio (1) nella console
manubrio (2).
● 4 Aprire il manubrio (1) verso l'alto fino
a quando gli alesaggi della console
manubrio e il manicotto (E) sono a filo.
● 5 Posizionare il dado (H) e
mantenerlo in posizione nella
scanalatura della console manubrio.
● 6 Inserire la vite (F) dall'esterno verso
l'interno attraverso gli alesaggi sulla
console manubrio (2) e inserire il
manicotto. Serrare (F) la vite.
Coppia di serraggio: 18 - 22 Nm

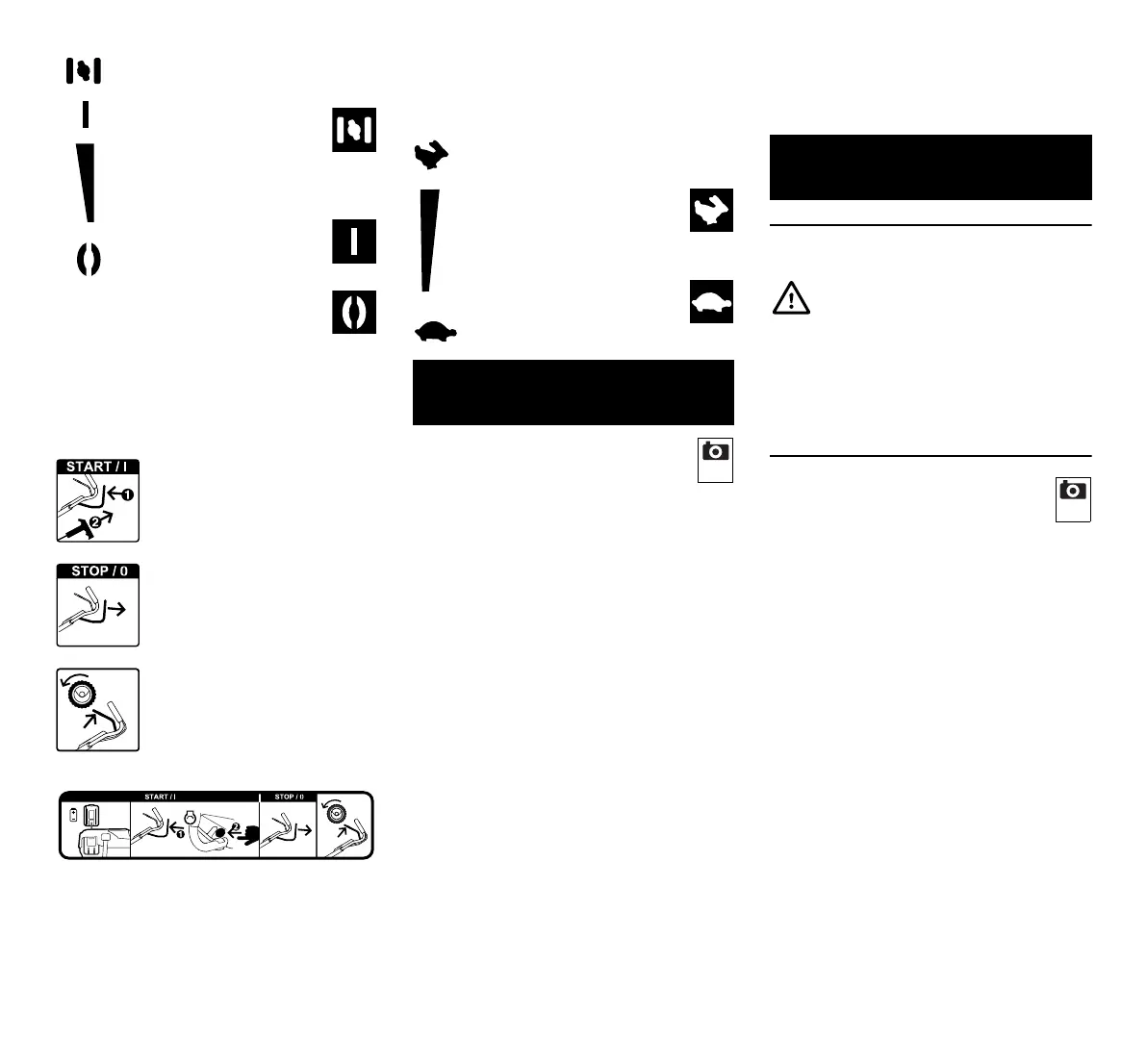

Regolazione
dell'acceleratore
Posizione Choke
(solo RM 655 YS) –
Premere la leva
acceleratore in avanti fino
alla battuta
Posizione Avvio –
Numero massimo di
giri
Posizione Arresto –
Spegnere il motore a
combustione, tirare
la leva regolazione accele-
ratore all'indietro fino alla
battuta
Avviamento del motore a
combustione
Spegnimento del motore a
combustione
Inserimento della trazione
Regolazione della velocità di
marcia
Velocemente –
Spingere la leva
velocità di marcia in
avanti
Lentamente – Tirare
la leva velocità di
marcia all'indietro
7. Equipaggiamento fornito
Pos. Descrizione Pz.
A Corpo apparecchio 1
B Parte inferiore cesto di rac-
colta erba 1
C Parte superiore cesto di
raccolta erba 1
D Perno 2
E Manicotto 1
F Vite 1
G Rondella 2
H Dado 1
I Inserto mulching – montato
nel canale di scarico
(RM 650 T, RM 650 V,
RM 650 VE, RM 650 VS,
RM655V, RM655VS,
RM 655 YS) 1
J Accumulatore (RM 650 VE) 1
K Caricabatteria (RM 650 VE) 1
– Istruzioni per l'uso 1
2
– Istruzioni per l'uso
Motore a combustione 1
8. Preparazione per la messa
in servizio dell'apparecchio
Pericolo di lesioni
Osservare in particolare le
indicazioni riportate al capitolo "Per
la vostra sicurezza". ( 5.)
Pos. Descrizione Pz.
