0478 111 9937 B - NL
92
Gasregeling:
● Zet het apparaat voor alle beschreven
werkzaamheden op een vlakke en
stevige ondergrond.
7.1 Duwstang monteren
RM 756 GC, RM 756 YC:
● 1 Draai de bout (1) eruit en
verwijder deze met de ring (2).
Maak de bouten (3) los.
● 2 Schuif de duwstang (4) in de
duwstangbevestiging (5) en klap deze
omhoog totdat het sleufgat in de
duwstang zich boven de boring in de
behuizing bevindt. Let er hierbij op dat
de kabels correct zijn geplaatst (zie
afbeelding).
● 3 Draai de bout (1) met de ring (2)
vast. Let er hierbij op dat de
beschermplaat (6) mee vast wordt
gedraaid.
● 4 Haal de bouten (3) met 21 - 29 Nm
aan.
Stel de duwstang in op de gewenste
werkhoogte en houd deze vast; draai
de bout (1) vast.
● Controleer op correcte montage:
de duwstang dient vast gemonteerd te
zijn, de kabels liggen achter en buiten
de duwstang.
RM 756 GC, RM 756 YC:
Handgreep monteren
● 1 Schuif de handgreep (J) zoals
afgebeeld met de groef (4) omhoog
wijzend in de duwstangbuis.
● 2 Schroef de zelftappende schroef (I)
erin en zorg ervoor dat deze in de groef
van de handgreep zit.
Aandraaimoment:
3 - 4 Nm

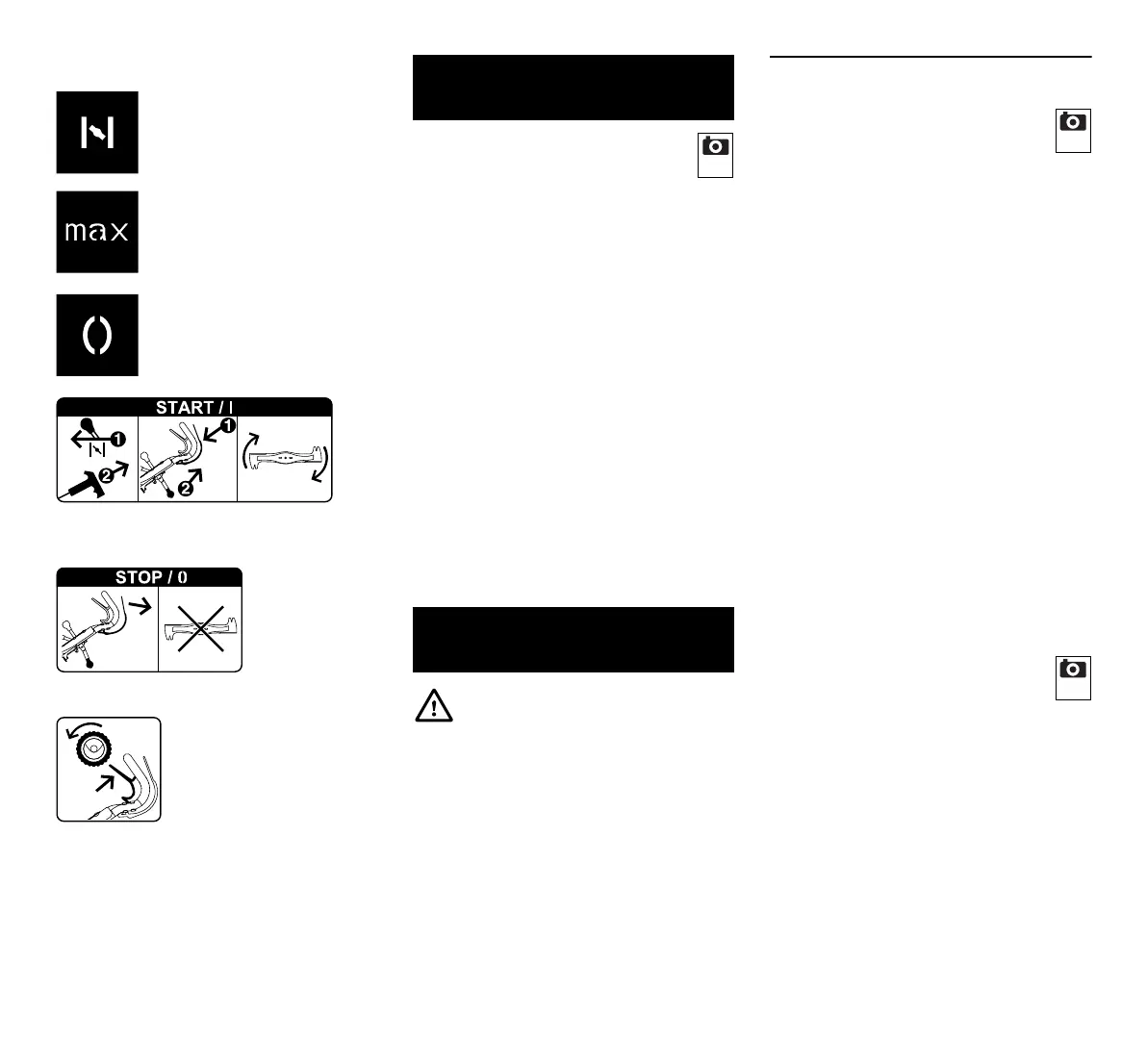

Choke-positie
Start-positie
Stopstand
Start de verbrandingsmotor, koppel de
maaimessen in.
Maaimes loskoppelen.
Wielaandrijving inschakelen.
6. Leveringsomvang
Nr. Omschrijving Aantal
A Basisapparaat met
duwstang 1
B Frame grasopvangbox 1
C Weefsel grasopvangbox 1
D Klep grasopvangbox 1
E Kabelbinders 2
F Beschermslang 1
Gebruiksaanwijzing 1
Gebruiksaanwijzing
verbrandingsmotor 1
RM 756 GS, RM 756 YS:
G Bout met vlakke kop 4
H Borgmoer 4
RM 756 GC, RM 756 YC:
I Zelftappende schroef 1
J Handgreep 1
7. Apparaat klaarmaken voor
gebruik
Gevaar voor letsel!
Neem de veiligheidsaanwijzingen
in het hoofdstuk ¨Voor uw
veiligheid¨ (Ö 4.)in acht.
2
3
4
