Stihl TS 440 - Montaje de un Disco Abrasivo

TS 440
español / EE.UU
94
Es necesario apagar el motor para la
instalación o sustitución del disco de
corte – ponga el control deslizante en
STOP o 0.
Bloqueo del eje

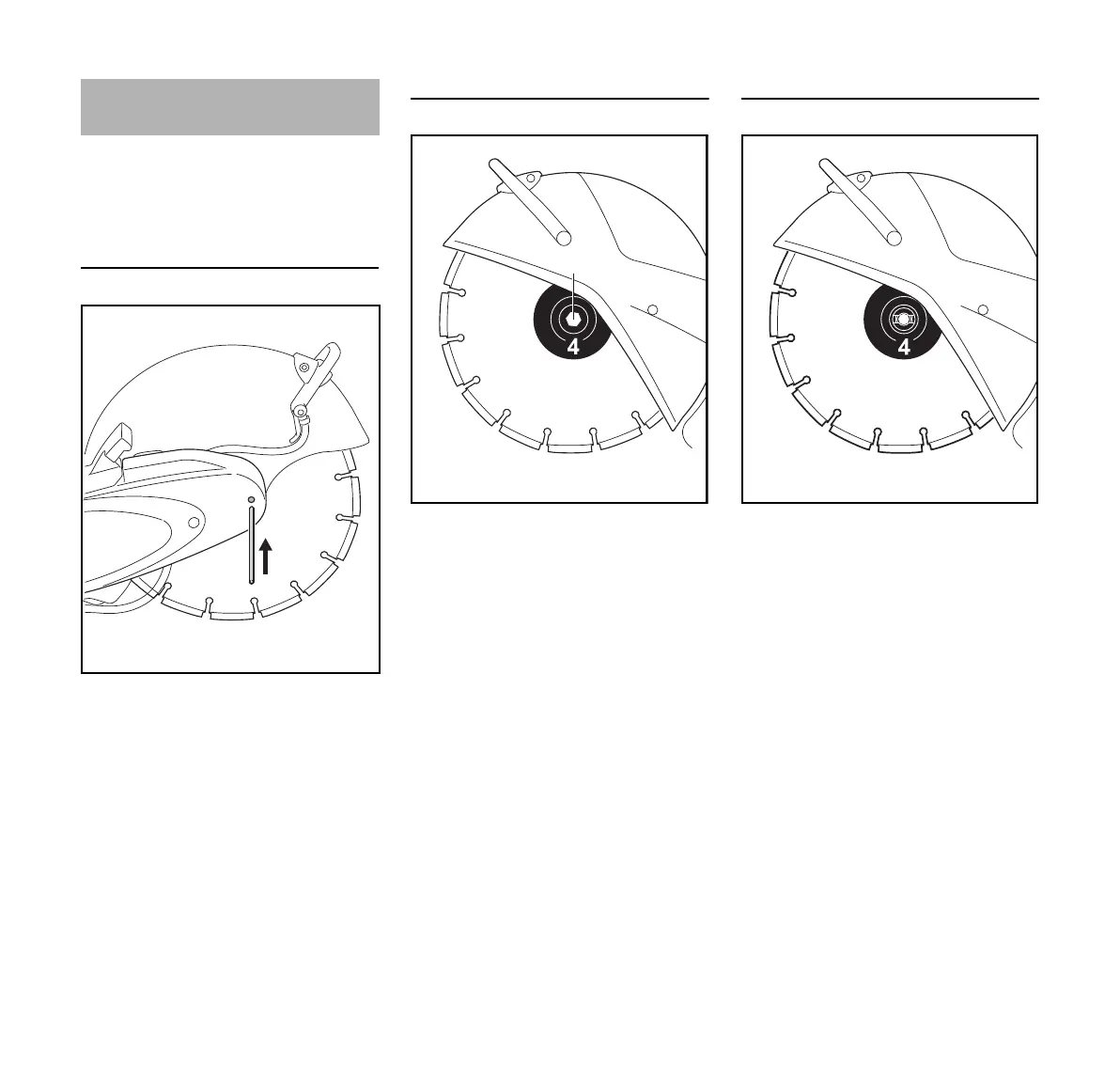

N Extraiga el pasador de bloqueo (1)
por la cavidad (2) en el protector de
la correa trapezoidal
N Tire la palanca de freno hacia el
manillar y sujétela.
N Haga girar el eje con la llave
combinada hasta que el pasador de
bloqueo (1) se encaje en la cavidad
detrás del protector
N Suelte la palanca del freno
Retiro de un disco abrasivo
N Use la llave combinada para aflojar
y quitar el tornillo de cabeza
hexagonal (3).
N Retire la arandela de empuje
delantera (4) del eje junto con el
disco de corte abrasivo
Montaje de un disco abrasivo nuevo
N Instale el disco de corte (5) nuevo
INDICACIÓN
Observe las flechas que indican el
sentido de giro en los discos de corte
adiamantados. Siempre monte el disco
de corte de modo que gire en el sentido
indicado por las flechas.
N Coloque la arandela de empuje
delantera (4). Las trabas de la
arandela de empuje delantera (4)
deben engancharse en las ranuras
del eje.
N Atornille el perno hexagonal y
apriételo con la llave combinada – si
está usando una llave torsiométrica,
vea el par de apriete en las
“Especificaciones”
N Extraiga el pasador de bloqueo del
protector de la correa trapezoidal.
Montaje de un disco abrasivo
1
0000-GXX-4748-A0
2
3
0000-GXX-4749-A0
0000-GXX-4750-A0
5
