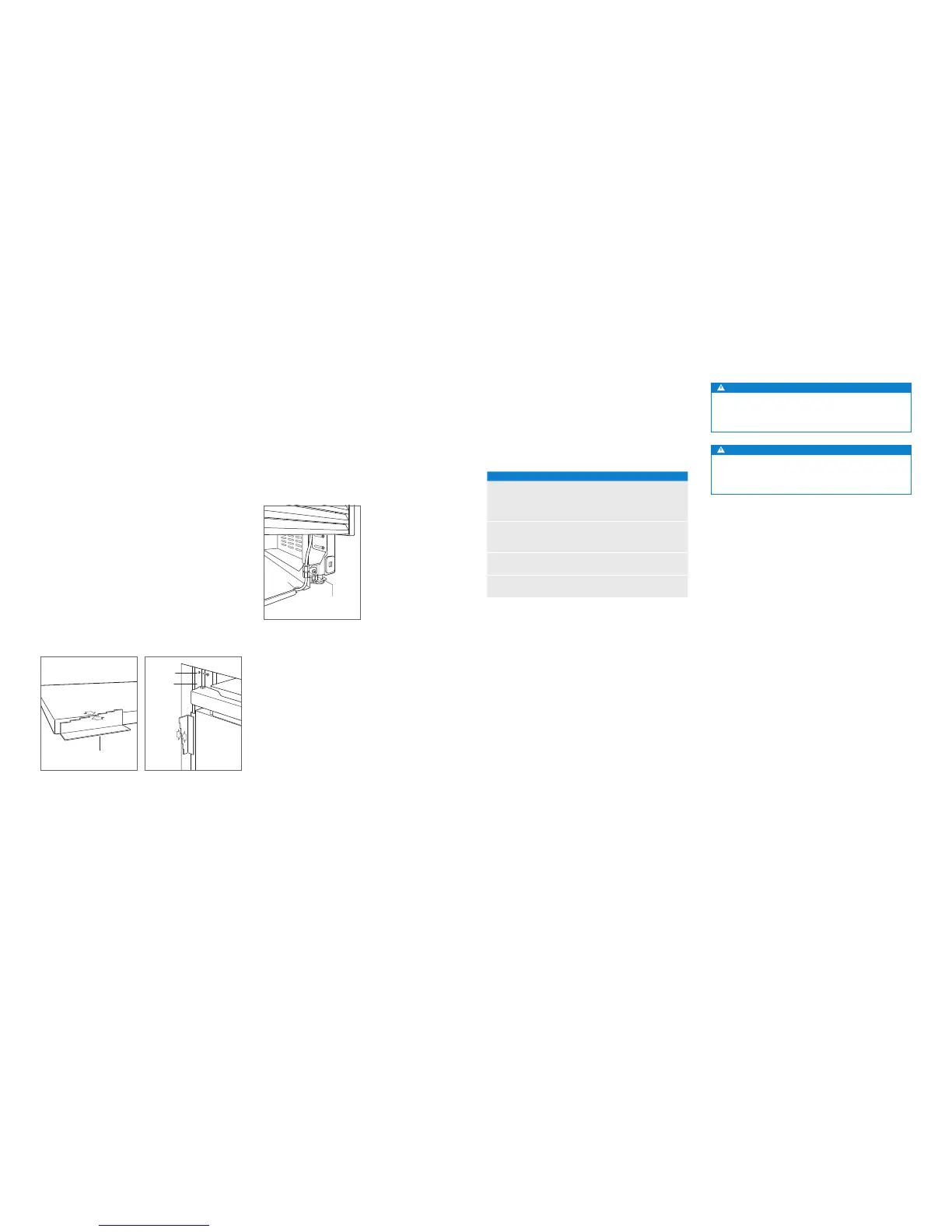

Sub-Zero CBIC-18FI Installation Guide

6 | Español subzero.com | 7
Paneles a medida
En los modelos integrables, se deben instalar tiradores y
paneles de puerta a medida. Podrá encontrar los paneles de
acero inoxidable en un distribuidor de Sub-Zero autorizado.
El grosor del panel a medida puede variar. Será necesario
un panel con un mínimo de 16mm de grosor, medida que
podrá aumentarse siempre y cuando no se supere el límite
de peso del panel indicado en la siguiente tabla. La profun-
didad de los modelos integrables es de 610mm. Tenga en
cuenta el grosor del panel cuando calcule la profundidad de
la cavidad acabada.
REQUISITOS DEL PANEL
COLUMNA PESO MÁX.
Modelos de 457 mm 20 kg
Modelos de 610 mm 27 kg
Modelos de 762/914mm 34 kg
ALTO (PUERTA) PESO MÁX.
Modelos de 762 mm 22 kg
Modelos de 914 mm 27 kg
CAJÓN PESO MÁX.
Todos los paneles de los cajones 7 kg
GROSOR DEL PANEL MÍNIMO
Todos los paneles 16
Los márgenes entre paneles pueden variar, los de 3mm son
los más corrientes.
PRECAUCIÓN
Si se instala un panel con un grosor de más de 25 mm,
puede que sea necesario un tope de 90º para evitar
que se dañe la unidad y los muebles circundantes.
PRECAUCIÓN
Cuanto menos separación se deje entre los muebles
y la unidad, más daño se puede hacer al pillarse los
dedos en el hueco al cerrar la puerta.
Realice el acabado de todos los lados de los paneles a
medida, pues son áreas que resultarán muy visibles al abrir
la puerta.
Se recomiendan los tiradores en D. Podrá encontrar tira-
dores tubulares y pro de acero inoxidable en un distribuidor
autorizado de Sub-Zero. Los tiradores de la puerta deben
colocarse cerca del borde del panel en el lado contrario a
la bisagra y centrados. Los tiradores de los cajones pueden
colocarse cerca del borde superior de cada panel.
INSTALACIÓN DOBLE
Si se instalan dos unidades contiguas en una instalación
doble, el ancho de la cavidad es la cavidad de las dos uni-
dades añadidas juntas. Para esta instalación se necesita un
kit de instalación doble.
Podrá encontrar los kits de instalación doble en un distri-
buidor de Sub-Zero autorizado. Si tiene dudas relacionadas
con la instalación, póngase en contacto con su distribuidor
de Sub-Zero autorizado.
INSTALACIÓN DEL PANELINSTALACIÓN
Conducto de agua
Purgue el conducto de agua antes de conectarlo a la
unidad. Esto hará que se elimine cualquier tipo de suciedad
que pueda haber en el tubo al instalar el nuevo conducto de
agua. Conecte el tubo de plástico de la unidad con la toma
de agua doméstica usando el equipo de conexión suminis-
trado para su instalación. Compruebe si existe alguna fuga
de agua en las conexiones del conducto.
Coloque la línea de agua en la muesca como se muestra en
la siguiente ilustración.
NOTA IMPORTANTE: no se pueden exponer las tomas de
agua a temperaturas de congelación.
CONEXIÓN A LA
TOMA DE AGUA
MUESCA
Conducto de agua.
Alineación
AJUSTE DE LA PROFUNDIDAD
Ajuste la profundidad de la unidad para que quede empo-
trada con los muebles circundantes. Siga los siguientes
pasos para un ajuste de precisión:
1 Coloque el panel decorativo en una supercie de
trabajo protegida. Coloque el indicador de grosor del
panel al lado del panel para determinar qué muesca se
corresponde con el grosor del panel. Una vez determi-
nada la muesca adecuada, márquela con un marcador.
2 Con la puerta cerrada, coloque la parte superior de la
unidad usando el indicador de grosor del panel. Inserte
un tornillo de acero inoxidable n.º8 x 13mm sobre la
bisagra y, a continuación, inserte un tornillo de cabeza
plana n.º8 x 13mm en el lado del tirador de la unidad.
Para las unidades más estrechas, es posible que sea
necesario abrir la puerta para acceder a la ubicación del
tornillo del lado del tirador. Repita el proceso para alinear
la parte inferior.
ANCLAJE
Una vez alineadas la parte superior e inferior, compruebe
que las puertas y los cajones se pueden abrir correcta-
mente e instale el resto de los tornillos en los bordes
laterales.
INDICADOR DE
GROSOR DEL PANEL
PARTE
DELANTERA
DE LA UNIDAD
MARCO
DELANTERO
DEL
MUEBLE
TORNILLO
BORDE
LATERAL
Grosor del panel. Profundidad de la unidad.
