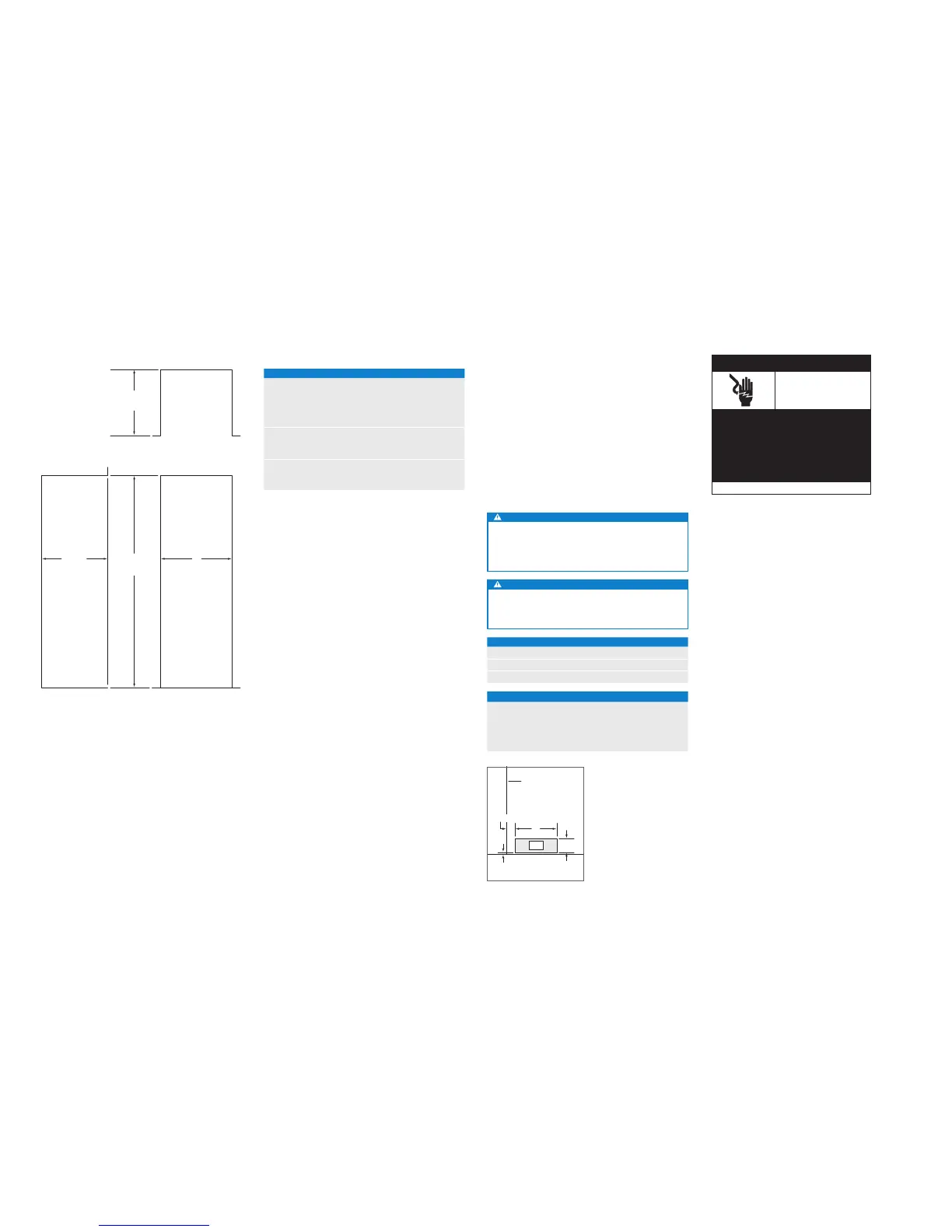

PRÉPARATION DE L’EMPLACEMENT
Cotes d’encastrement
MODÈLES INTÉGRABLES
PROFONDEUR
D’OUVERTURE -
635 mm
A
LARGEUR
D’OUVERTURE
PROFONDEUR
D’OUVERTURE -
635 mm
B
HAUTEUR
D’OUVERTURE
VUE EN PLAN
VUE DE FACEVUE LATÉRALE
COTES D’ENCASTREMENT A B
MODÈLES COLONNE PORTE HAUTEUR
ICBIC-18FI 457 mm 2134 mm
ICBIC-24R, ICBIC-24FI 610 mm 2134 mm
ICBIC-30RID, ICBIC-30FI 762 mm 2134 mm
ICBIC-36RID 914 mm 2134 mm
MODÈLES GRANDE HAUTEUR A B
ICBIT-30RID, ICBIT-30CIID 762 mm 2134 mm
ICBIT-36CIID 914 mm 2134 mm
MODÈLES À TIROIRS A B
ICBID-30RP, ICBID-30CI 762 mm 876 mm
ICBID-36CI 914 mm 876 mm
Chaque modèle intégrable mesure 610 mm de profondeur.
Tenez compte de l’épaisseur du panneau lorsque vous
préparez la profondeur d’ouverture nie.
Électricité
L’installation doit se conformer à tous les codes électriques
applicables.
L’alimentation en électricité doit se trouver dans la zone
ombrée indiquée sur l’illustration et dans le tableau ci-
dessous. Il est nécessaire d’avoir un circuit indépendant,
alimentant uniquement cet appareil ménager. Il n’est pas
recommandé d’avoir recours à un disjoncteur différentiel
(GFCI) qui pourrait provoquer l’interruption du fonctionne-
ment de l’appareil.
Cet appareil est pourvu d’un orice d’accès. L’orice
d’accès se trouve à l’arrière, en bas de l’appareil. Lorsque
vous remplacez le cordon électrique, vériez que le nouveau
cordon soit de catégorie HO5VV-F3G1.0 ou équivalente an
d’assurer un fonctionnement en toute sécurité.
MISE EN GARDE
La prise doit être vériée par un électricien qualié.
Celui-ci doit s’assurer qu’elle est dotée de la polarité
adéquate. Assurez-vous que la prise est correctement
mise à la terre.
AVERTISSEMENT
N’utilisez pas de rallonge ni d’adaptateur à deux
broches. Ne retirez pas non plus la broche de mise à la
terre du cordon électrique.
CONFIGURATION ÉLECTRIQUE
Alimentation électrique 220-240 V c.a., 50/60 Hz
Disjoncteur 10 A
Prise type mise à la terre
EMPLACEMENT DE L’ALIMENTATION ÉLECTRIQUE
PORTE A
Modèles de 457 mm 152 mm
Modèles de 610 mm 241 mm
Modèles de 762 mm 318 mm
Modèles de 914 mm 394 mm
A
6 mm
108
mm
114 mm
VUE DE FACE
SOL
CÔTÉ GAUCHE
DE L’OUVERTURE
E
Emplacement de l’alimentation
électrique.
Électricité
Danger de
choc électrique
Branchez directement le cordon électrique
dans une prise avec mise à la terre adéquate.
N’entravez pas la fonction de mise à la
terre du cordon électrique.
N’utilisez pas d’adaptateur ou de cordon
de rallonge.
Le non-respect de ces instructions pourrait
entraîner des blessures graves voire mortelles.
Voir les instructions d’installation
