INSTALLATION DER PLATTE
Maßangefertigte Platten
HÖHE DER TÜRPLATTE
Die Höhe der maßangefertigten Türplatte kann die typische
Plattenhöhe überschreiten, solange sie nicht das Gewichts-
limit überschreitet. Siehe Abbildung unten.
SOCKELLEISTENFREIRAUM
Die Höhe des Sockelleistenbereichs kann über die typische
Höhe hinausragen, solange nicht die in der nachstehenden
Abbildung genannten Abmessungen überschritten werden.
610 mm
ZUR RÜCKSEITE
DES GERÄTS
ENTLÜFTUNGS-
LAMELLEN
SCHARNIER
TÜRPLATTE
29 mm
MAX.
ANPASSUNG
SOCKELLEISTE
EINE DEKOR-SOCKELLEISTE
DARFNICHT ÜBER DIESE
EBENE HINAUSREICHEN
102 mm
BIS
152 mm
VOM BODEN

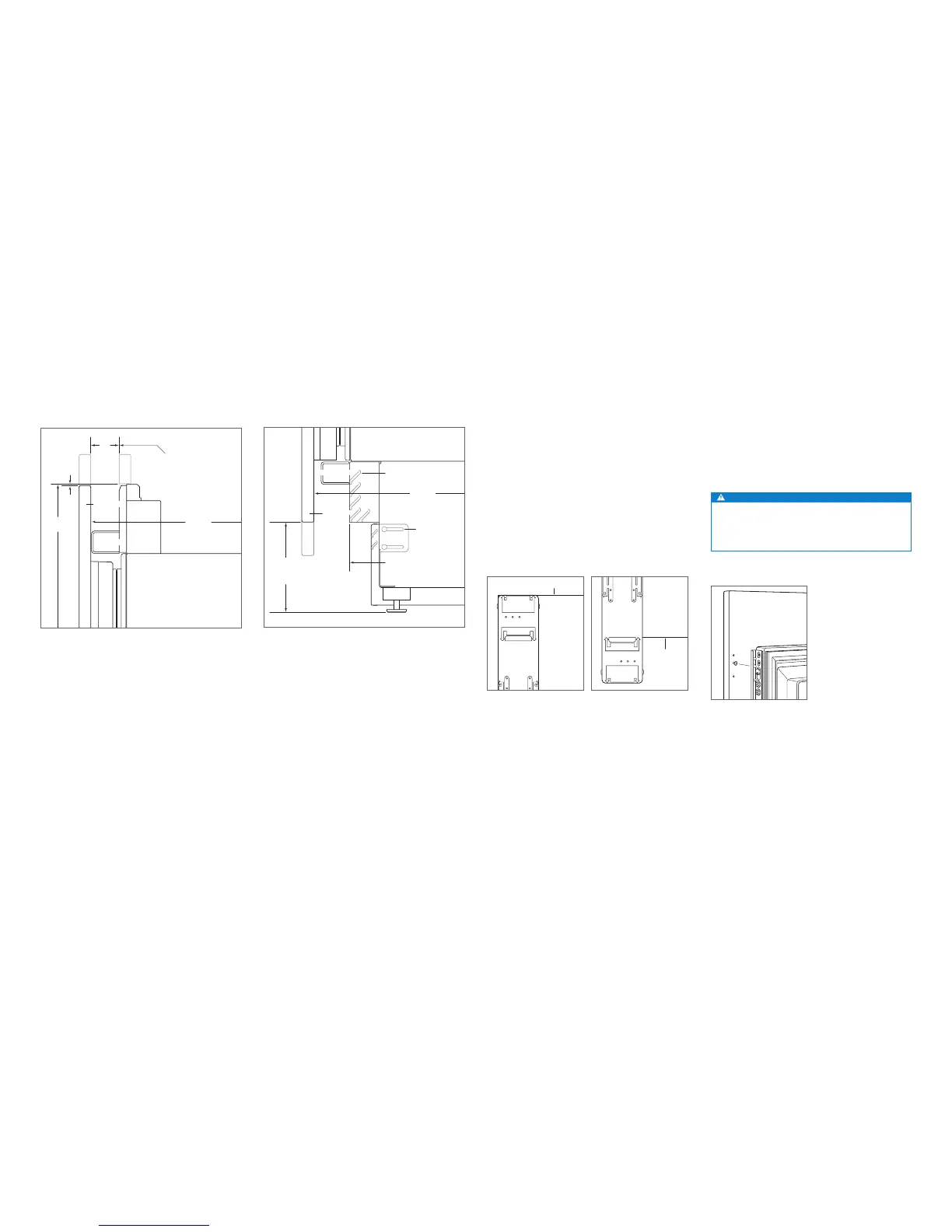

Sockelleistenbereich – Seitenansicht
45
mm
EIN DEKORVOLANT DARF
NICHT ÜBER DIESE
EBENE HINAUSREICHEN
TÜRPLATTE
SCHARNIER
610 mm
ZUR RÜCKSEITE
DES GERÄTS
2134
mm
3 mm
Oberes Abschirmblech (Säulen- und hohe Modelle)
– Seitenansicht
Installation der Platte
INSTALLATION DER TÜRPLATTE
Die typischen Plattenabmessungen basieren auf einer
endbearbeiteten Höhe von 2134mm mit 3mm breiten Lai-
bungen. Bei Platten, die die typischen Abmessungen über-
schreiten, muss die Vorlagenplatzierung angepasst werden.
Bei hohen Modellen sollte zuerst die Türplatte, dann die
obere und zuletzt die untere Schubladenplatte eingebaut
werden.
Die Platte mit der Frontseite nach unten auf eine geschützte
Arbeitsäche legen. Die Vorlage so positionieren, dass
sie bündig mit der Oberseite und den Seiten der Platte
abschließt. Sicherstellen, dass die richtige Seite der Vorlage
verwendet wird; dann Löcher markieren und bohren. Siehe
Abbildung unten.
Bei hohen Modellen die Kerbe in der Vorlage auf die Unter-
seite der Türplatte ausrichten; dann Löcher markieren und
bohren. Siehe Abbildung unten.
Mit dem im Lieferumfang enthaltenen T-20-Torx-Schrauben-
dreher jeweils eine Schraube Nr. 8 x 13mm in das zweite
Loch von oben auf jeder Plattenseite teilweise einführen. Die
Schrauben sollten ca. 4mm über der Platte hervorstehen
und tragen während der Installation das Gewicht der Platte.
Die Stützschrauben auf der Rückseite der Platte auf die
geschlitzten Löcher auf beiden Türmontagehalterungen
ausrichten. Zur besseren Ausrichtung kann die Tür leicht
geöffnet werden. Sobald die Platte von den Schrauben
abgestützt wird, jeweils eine Schraube Nr. 8 x 13mm
teilweise in das zweite Loch von unten auf jeder Seite der
Platte einführen, aber nicht festziehen.
VORSICHT
Bei einer kleineren Laibung zwischen Schränken und
dem Gerät besteht die Gefahr, dass man sich die
Finger ernsthaft einklemmt oder quetscht, wenn beim
Schließen der Tür die Finger in die Öffnung geraten.
RÜCKSEITE
DER TÜRPLATTE
Türplattenmontage
BOTTOM OF
DOOR PANEL
EDGE OF DOOR PANEL
USE TABS FOR HINGE
SIDE PANEL EDGE ON
DUAL INSTALLATION
TOP OF
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
EDGE OF DOOR PANEL
OBERSEITE DER T
Ü
RPLATTE
BOTTOM OF
DOOR PANEL
EDGE OF DOOR PANEL
USE TABS FOR HINGE
SIDE PANEL EDGE ON
DUAL INSTALLATION
TOP OF
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
EDGE OF DOOR PANEL
UNTERSEITE
DER TÜRPLATTE
Türplattenvorlage – oben
Türplattenvorlage – unten
(nur hohe Modelle)
