INSTALLATION
Fertigstellung

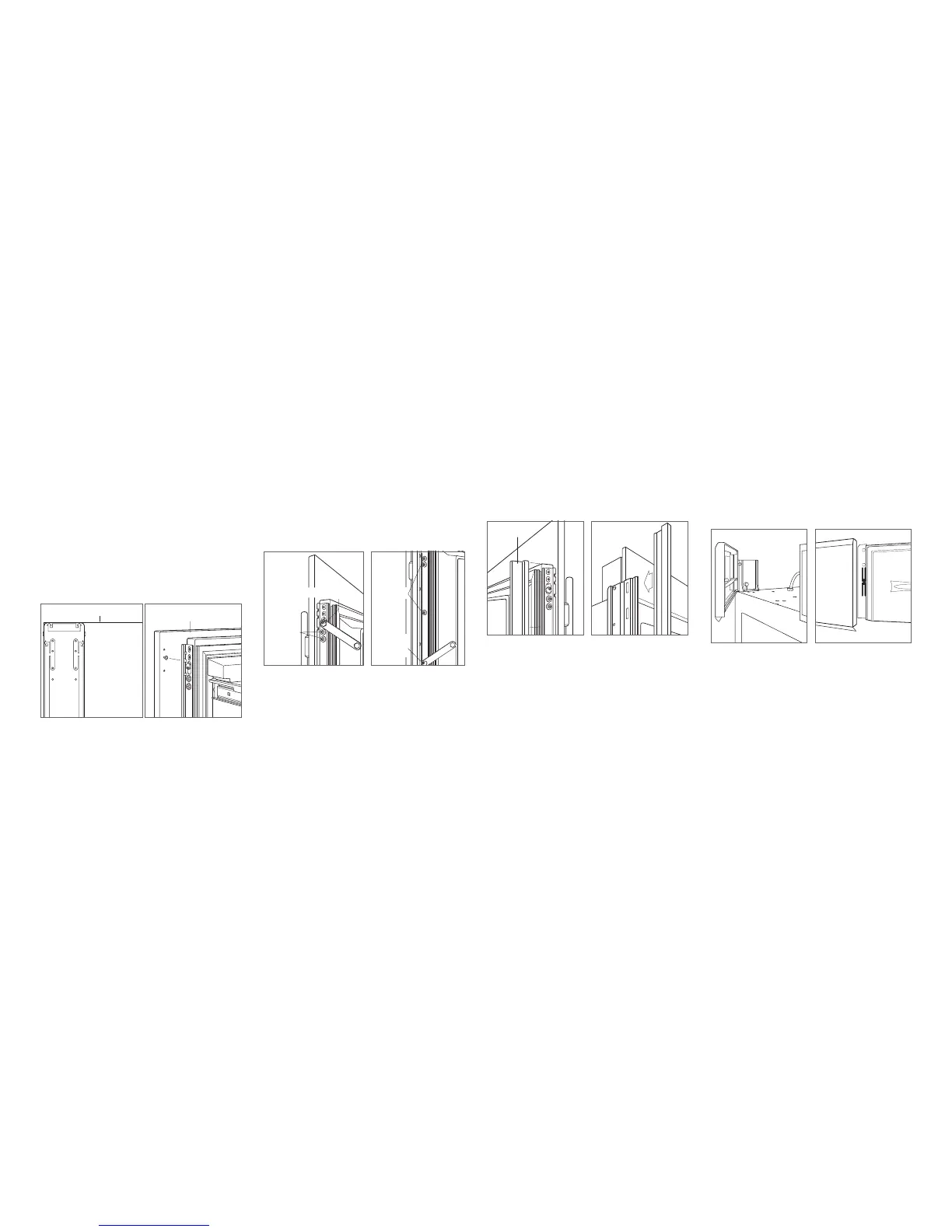

INSTALLATION DES TÜRPROFILS
Nach Anpassen der Platten die Seitenleiste an der Tür/den
Schubladen anbringen. Zum Einbauen die Leiste auf die
Halterung auf der Seite der Tür/Schublade ausrichten und
einrasten lassen. Dabei die Einfassung zur Rückseite der
Platte hin drücken. Siehe die Abbildung unten.
EINBAUEN DER SEITENLEISTE
Die seitliche Zierleiste an der Griffseite von hohen und
Säulenmodellen einbauen. Die Seitenleiste rastet auf der
Halterung ein, die an der Griffseite des Geräts angebracht
ist. Siehe Abbildung unten.
EINBAUEN DER OBEREN LEISTE
Die oberen Leistenstreifen anhand der Kerbe am einen
unteren Ende identizieren; dieser Leistenstreifen passt auf
die Scharnierseite des Geräts.
Das äußere Ende des jeweiligen Leistenstreifens hinter der
senkrechten Seitenleiste einführen. Den Schnappverschluss
in der Seitenhalterung aus Kunststoff einrasten lassen und
die Platte so weit wie möglich nach außen schieben. Siehe
Abbildung unten.
Das Innenende der jeweiligen Platte in die Seitenansch der
mittleren Haube neben der Zugangsöffnung zum Was-
serlter drehen. Auf den Leistenstreifen drücken, damit er
einrastet. Siehe Abbildung unten.
Obere Innenleiste Obere Außenleiste
TÜRPROFIL
Türprol Seitenleiste
INSTALLATION DER PLATTE
PLATTENANPASSUNG
Tür und/oder Schubladen schließen; es können jetzt Anpas-
sungen vorgenommen werden, um Platten und Laibungen
auszurichten.
Zur seitlichen Anpassung die Platten seitlich verschieben,
dann einbauen und alle Montageschrauben festziehen.
Für Anpassungen nach oben und unten bzw. nach innen
und außen die Halterungsschrauben etwas lösen. Je
nachdem, wie viele Anpassungen erforderlich sind, hilft es
eventuell, alle Halterungsschrauben zu lösen. Dadurch ist
eine maximale Anpassung möglich. Nach dem Lösen der
Halterungsschrauben die Nocken drehen, um die Anpas-
sungen vorzunehmen. Nachdem alle Anpassungen gemacht
wurden, werden alle Halterungsschrauben festgezogen.
Siehe die Abbildungen weiter unten.
HALTERUNGS-
SCHRAUBEN
NOCKE ZUM EINSTELLEN
NACH INNEN UND AUSSEN
HALTERUNGS-
SCHRAUBEN
NOCKE ZUM
EINSTELLEN
NACH OBEN
UND UNTEN
Anpassung nach innen und
außen
Anpassung nach oben und
unten
Installation der Platte
INSTALLATION DER SCHUBLADENPLATTE
Die Platte mit der Frontseite nach unten auf eine geschützte
Arbeitsäche legen. Die Vorlage so positionieren, dass
sie bündig mit der Oberseite und den Seiten der Platte
abschließt. Sicherstellen, dass die richtige Seite der Vorlage
verwendet wird; dann Löcher markieren und bohren. Siehe
Abbildung unten.
Mit dem im Lieferumfang enthaltenen T-20-Torx-Schrauben-
dreher jeweils eine Schraube Nr. 8 x 13mm in das zweite
Loch von oben auf jeder Plattenseite teilweise einführen. Die
Schrauben sollten ca. 4mm über der Platte hervorstehen
und tragen während der Installation das Gewicht der Platte.
Die Stützschrauben auf der Rückseite der Platte auf die
geschlitzten Löcher auf beiden Schubladenmontagehalte-
rungen ausrichten. Siehe Abbildung unten. Zur besseren
Ausrichtung kann die Schublade leicht geöffnet werden.
Sobald die Platte von den Schrauben abgestützt wird,
jeweils eine Schraube Nr. 8 x 13mm teilweise in das zweite
Loch von unten auf jeder Seite der Platte einführen, aber
nicht festziehen.
RIGHT EDGE OF DRA
WER PANEL
TOP HOLES
FOR UPPER
AND LOWER
DRAWERS
BOTTOM
HOLES FOR
LOWER
DRAWER
BOTTOM
HOLES FOR
UPPER
DRAWER
7021340
TOP OF
DRAWER PANEL
LEFT EDGE OF DRAWER PANEL
OBERSEITE DER SCHUBLADENPLATTE
R
Ü
CKSEITE DER
SCHUBLADENPLATTE
Schubladenplattenvorlage
– oben
Schubladenplattenmontage
