Sub-Zero CBIC-18FI Installation Guide

4 | Français subzero.com | 5

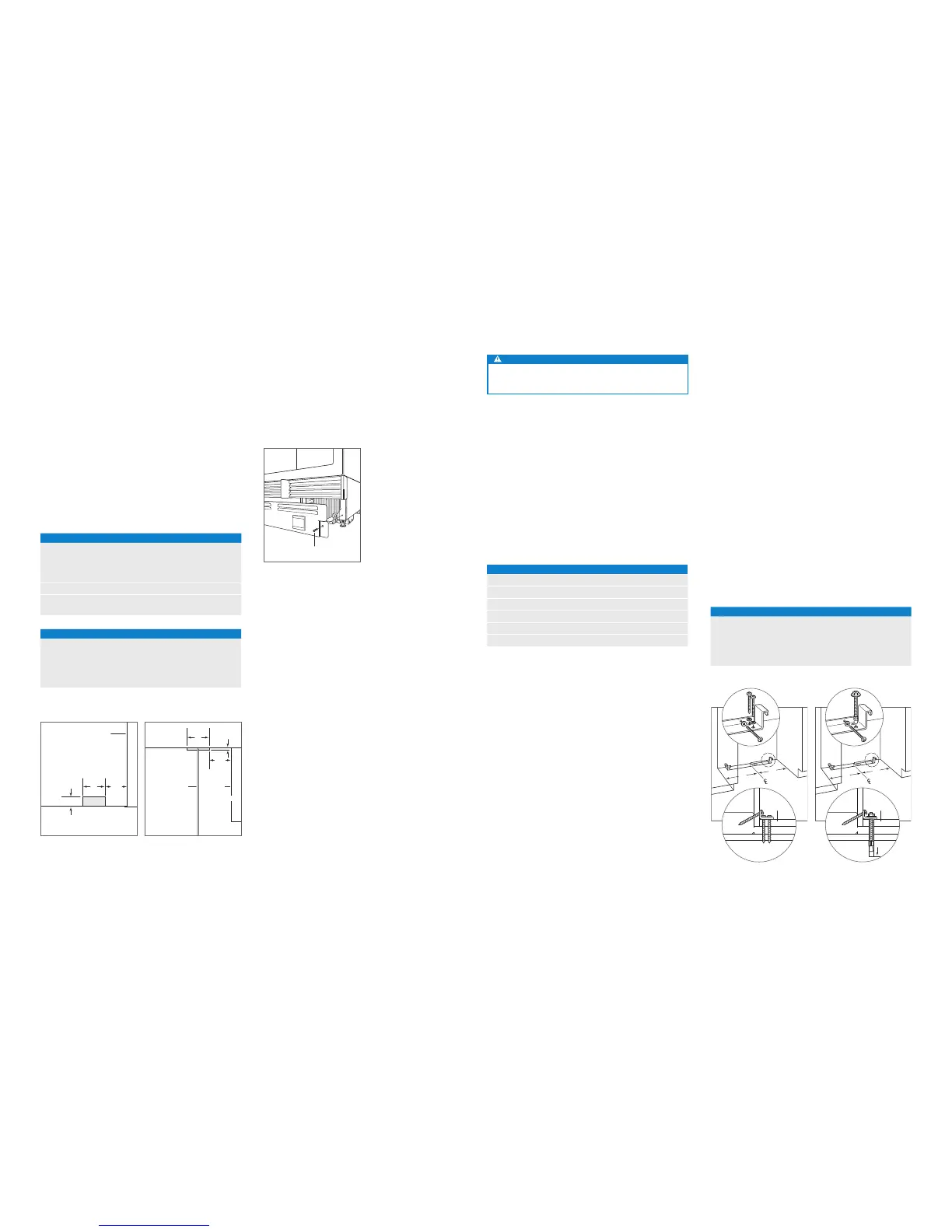

PRÉPARATION DE L’EMPLACEMENT
Préparation
Dégagez l’appareil du carton et inspectez-le an de déceler
tout dommage éventuel. Retirez le socle en bois et jetez les
boulons et les supports d’expédition. Retirez et recyclez les
matériaux d’emballage. Ne jetez pas la plinthe, le support
antibasculement ni le matériel de xation.
Retirez la plinthe en sortant les deux vis de xation.
Reportez-vous à l’illustration ci-après.
Support antibasculement
AVERTISSEMENT
Le support antibasculement doit être installé pour
empêcher l’appareil de basculer vers l’avant.
L’arrière du support antibasculement doit être installé à 660
mm mesuré depuis le devant de l’appareil (sans panneaux).
Utilisez tous les accessoires de xation pour les supports
antibasculement conformément aux directives pour les
planchers en bois ou les sols en béton.
REMARQUE IMPORTANTE : Dans le cas de planchers en
bois ou en béton, si les vis n° 12 ne rencontrent pas de
montant mural ni de plaque murale, utilisez les vis n° 8 et les
rondelles n° 12 avec les pièces d’ancrage mural.
REMARQUE IMPORTANTE : Dans certains cas, la nature du
revêtement de sol ou du plancher ni peut exiger que les
vis utilisées pour xer le support antibasculement au mur
arrière soient posées en angle.
QUINCAILLERIE DE FIXATION ANTIBASCULEMENT
1 Support antibasculement
12 Vis à tête cylindrique bombée n° 12 x 64 mm
4 Cales d’ancrage 9,5 mm – 16 x 95 mm
12 Rondelles plates n° 12
4 Vis à tête bombée n° 8-18 x 32 mm
4 Pièce d’ancrage mural en Nylon Zip-it
®
VIS
Retrait de la plinthe
SUR UN PLANCHER EN BOIS
Une fois le support antibasculement placé correctement
dans l’ouverture, percez des avant-trous de 5 mm de
diamètre maximum dans les montants de mur ou la plaque
murale. Utilisez les rondelles plates et des vis n°12 pour
xer les supports. Assurez-vous que les vis pénètrent dans
le matériau du plancher ainsi que dans les montants muraux
ou la plaque murale sur une profondeur minimale de 19 mm.
Reportez-vous à l’illustration et au tableau ci-dessous.
SUR UN SOL EN BÉTON
Une fois le support antibasculement placé correctement
dans l’ouverture, percez des avant-trous de 5 mm de
diamètre maximum dans les montants de mur ou la plaque
murale. Percez des trous de 10 mm de diamètre et au moins
38 mm de profondeur dans le béton. Utilisez les vis et les
rondelles n° 12 pour xer les supports au mur ; utilisez
les ancrages à cale 9,5 mm pour xer les supports au sol.
Assurez-vous que les vis pénètrent dans les montants
muraux ou la plaque murale sur une profondeur minimale
de 19 mm. Reportez-vous à l’illustration et au tableau
ci-dessous.
POSE DU SUPPORT ANTIBASCULEMENT
PORTE A
Modèles de 457 mm 229 mm
Modèles de 610 mm 305 mm
Modèles de 762 mm 318 mm
Modèles de 914 mm 457 mm
A
A
PLANCHER BRUT
PLANCHER EN BOIS
PLANCHER
FINI
PLAQUE MURALE
A
A
PLANCHER BRUT
SOL EN
BÉTON
PLANCHER
FINI
38 mm
min
PLAQUE MURALE
Plancher en bois. Sol en béton.
Plomberie
L’installation doit se conformer à tous les codes de plom-
berie applicables.
L’arrivée d’eau doit se trouver dans la zone ombrée indiquée
sur les illustrations ci-après. La lyre devra être branchée à
l’alimentation en eau de la maison avec un robinet d’arrêt
facile d’accès. N’utilisez pas de robinet auto-perceur. La
canalisation d’eau doit être à eur du plancher et ne doit
pas gêner l’installation du support antibasculement.
Un ltre est requis pour les modèles avec fabrique de gla-
çons ou distributeur d’eau si l’eau a une teneur importante
en sédiments.
Un système d’osmose inversé peut être utilisé, à condition
qu’une pression d’eau constante de 2,4 à 8,3 bars alimente
en permanence l’appareil. Il n’est pas conseillé d’avoir
recours à une conduite en cuivre pour cette application.
CONFIGURATION DE LA PLOMBERIE
Arrivée d’eau Tube PEX, en acier
inoxydable tressé ou
en cuivre de 6,35 mm
de diamètre extérieur
Pression d’eau 2,4–-8,3 bars
Surplus de la canalisation d’eau pour le
branchement
0,9 m
EMPLACEMENT DE L’ARRIVÉE D’EAU
PORTE A
Modèles de 457 mm 76 mm
Modèles de 610 mm 140 mm
Modèles de 762 mm 152 mm
Modèles de 914 mm 229 mm
76 mm
VUE DE FACE
SOL
VUE EN PLAN
MUR ARRIÈRE
13 mm
152
mm
A
CANALISATION
D’EAU
A
152
mm
CÔTÉ DROIT
DE L’OUVERTURE
CÔTÉ
DROIT DE
L’OUVERTURE
76 mm
VUE DE FACE
SOL
VUE EN PLAN
MUR ARRIÈRE
13 mm
152
mm
A
CANALISATION
D’EAU
A
152
mm
CÔTÉ DROIT
DE L’OUVERTURE
CÔTÉ
DROIT DE
L’OUVERTURE
Emplacement de l’arrivée d’eau
(arrière).
Emplacement de l’arrivée d’eau
(dessous).
