Sub-Zero CBIC-18FI Installation Guide

subzero.com | 7
POSE DES PANNEAUX
Panneaux sur mesure
HAUTEUR DE PANNEAU DE PORTE
La hauteur du panneau de porte sur mesure peut aller au
delà de la hauteur normale de panneau ; il faut en revanche
respecter la contrainte de poids. Reportez-vous à l’illustra-
tion ci-après.
DÉGAGEMENT DE SOCLE
La hauteur du socle peut dépasser celle d’un socle normal,
à condition que les dimensions indiquées dans l’illustration
ci-dessous soient respectées.
JUSQU’À L’ARRIÈRE DE L’APPAREIL
610 mm
REGISTRES DE
VENTILATION
CHARNIÈRE
PANNEAU
DE PORTE
AJUSTEMENT MAX
DE LA PLINTHE -
29 mm
UNE PLINTHE DÉCORATIVE
NE PEUT PAS
DÉPASSER CE NIVEAU-LÀ
102 mm
À
152 mm
DEPUIS LE
PLANCHER

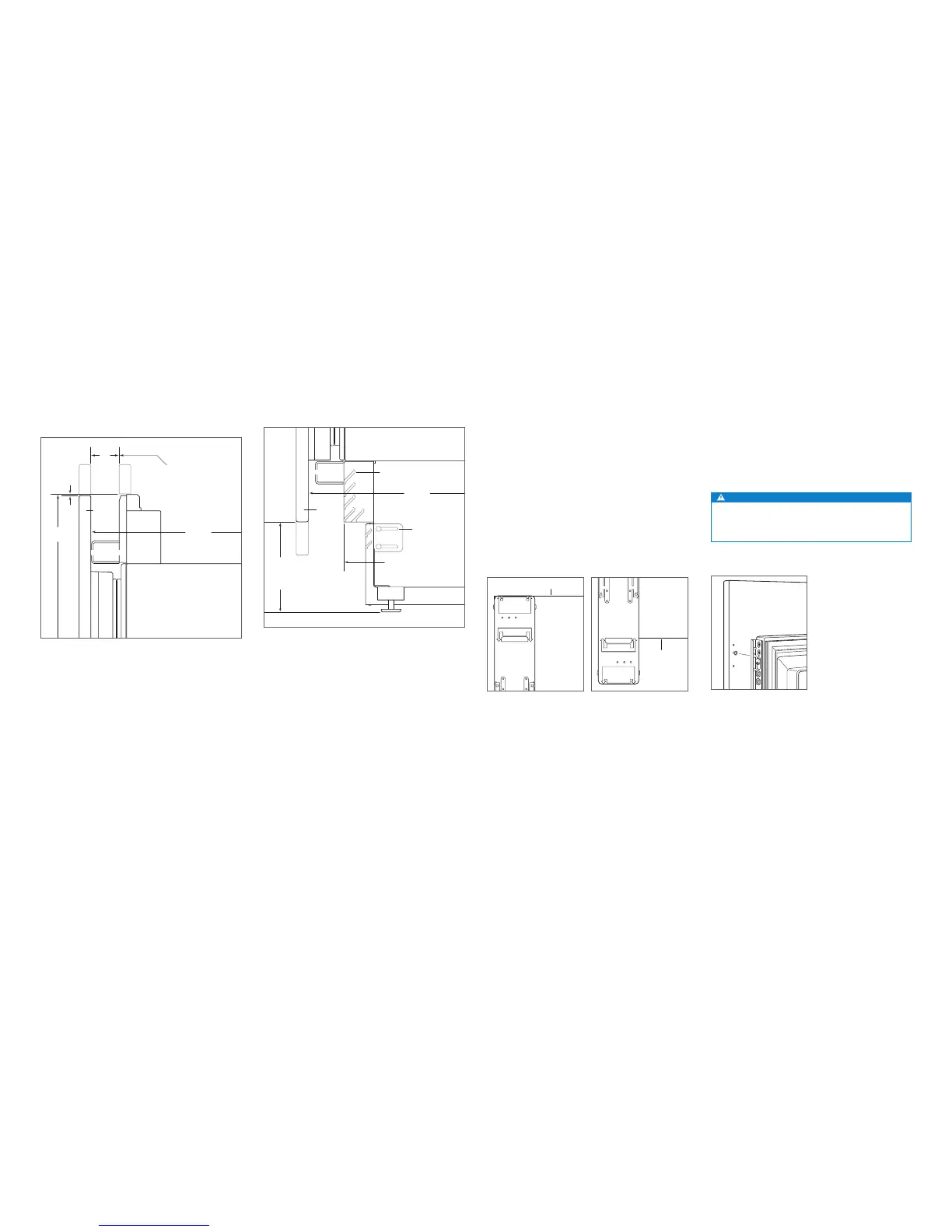

Zone de la plinthe - vue latérale
45
mm
LE LAMBREQUIN
DÉCORATIF NE
PEUT PAS DÉPASSER
CE NIVEAU
PANNEAU
DE PORTE
CHARNIÈRE
610 mm
JUSQU’À L’ARRIÈRE
DE L’APPAREIL
2134
mm
3 mm
Lambrequin supérieur (modèles colonne et grande hauteur) - vue
latérale
Pose des panneaux
POSE DES PANNEAUX DE PORTE
Les dimensions normales de panneau sont calculées à
partir d’une hauteur nie de 2 134 mm avec des espaces
de 3 mm. Le placement du gabarit doit être ajusté si les
panneaux dépassent les dimensions normales.
Sur les appareils grande hauteur, le panneau de porte doit
être posé en premier, puis les panneaux de tiroir supérieurs,
puis les panneaux de tiroir inférieurs.
Posez la façade du panneau sur une surface de travail
protégée. Faites afeurer le gabarit au bord supérieur et aux
côtés du panneau. Vériez que le bon côté du gabarit soit
utilisé, puis faites des repères et percez les trous. Reportez-
vous à l’illustration ci-après.
Pour les modèles grande hauteur, alignez l’encoche du
gabarit sur le bas du panneau de porte, puis faites des
repères et percez les trous. Reportez-vous à l’illustration
ci-après.
Utilisez la clé torx T-20 fournie pour insérer partiellement
une vis n° 8 x 13 mm dans le deuxième trou à partir du
haut de chaque côté du panneau. Les vis doivent dépasser
d’environ 4 mm du panneau et vont soutenir le poids du
panneau lors de l’installation.
Alignez les vis de support à l’arrière du panneau sur les
trous fendus des deux supports de xation de porte. Le fait
d’ouvrir légèrement la porte peut aider à l’alignement. Une
fois que le panneau est soutenu par les vis, insérez partiel-
lement une vis n° 8 x 13 mm dans le deuxième trou à partir
du bas de chaque côté du panneau, mais ne serrez pas
complètement.
MISE EN GARDE
Plus l’espace entre les éléments de cuisine et l’appa-
reil diminue, plus le risque de se pincer gravement les
doigts augmente lors de la fermeture de la porte.
ARRIÈRE DU
PANNEAU DE PORTE
Fixation des panneaux de porte
BOTTOM OF
DOOR PANEL
EDGE OF DOOR PANEL
USE TABS FOR HINGE
SIDE PANEL EDGE ON
DUAL INSTALLATION
TOP OF
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
EDGE OF DOOR PANEL
DESSUS DU PANNEAU DE PORTE
BOTTOM OF
DOOR PANEL
EDGE OF DOOR PANEL
USE TABS FOR HINGE
SIDE PANEL EDGE ON
DUAL INSTALLATION
TOP OF
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
EDGE OF DOOR PANEL
BAS DU PANNEAU
DE PORTE
Gabarit pour les panneaux de
porte - dessus
Gabarit pour les panneaux de
porte - bas (modèles grande
hauteur uniquement)
