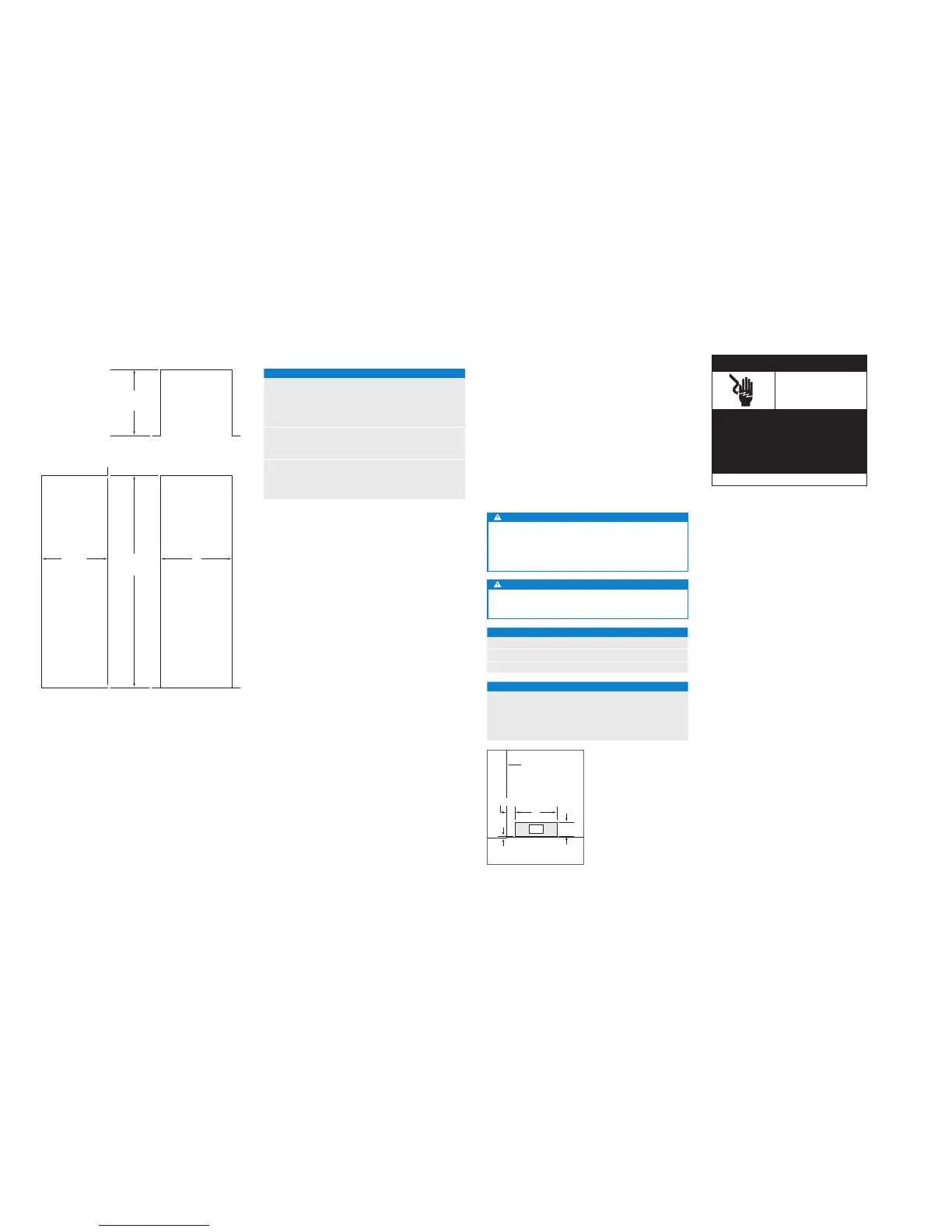

PREPARAZIONE DEL SITO
Dimensioni vano incasso
MODELLI INTEGRABILI
635 mm
PROFONDITÀ
APERTURA
A
LARGHEZZA VANO
INCASSO
635 mm
PROFONDITÀ
APERTURA
B
ALTEZZA VANO
INCASSO
VISTA DALL’ALTO
VISTA FRONTALEVISTA LATERALE
DIMENSIONI VANO INCASSO A B
MODELLI A COLONNA LARGHEZZA ALTEZZA
ICBIC-18FI 457 mm 2134 mm
ICBIC-24R, ICBIC-24FI 610 mm 2134 mm
ICBIC-30RID, ICBIC-30FI 762 mm 2134 mm
ICBIC-36RID 914 mm 2134 mm
MODELLI A COLONNA A B
ICBIT-30RID, ICBIT-30CIID 762 mm 2134 mm
ICBIT-36CIID 914 mm 2134 mm
MODELLI SOTTOPIANO A
CASSETTI
A B
ICBID-30RP, ICBID-30CI 762 mm 876 mm
ICBID-36CI 914 mm 876 mm
La profondità di ciascun modello integrabile è di 610 mm.
Lasciare spazio per lo spessore del pannello al momento di
pianicare la profondità nale di apertura.
Parte elettrica
L’installazione deve essere conforme alle normative elet-
triche vigenti in materia.
L’alimentazione elettrica deve trovarsi all’interno dell’area
ombreggiata riportata nella seguente gura. È neces-
sario predisporre un circuito elettrico dedicato per questo
elettrodomestico. Si sconsiglia l’utilizzo di un interruttore
automatico salvavita (GFCI), che potrebbe causare problemi
di funzionamento.
L’unità è dotata di un dispositivo di ingresso dell’alimen-
tazione per l’elettrodomestico. Il dispositivo d’ingresso è
posto in basso, nella parte posteriore dell’unità. Al momento
di sostituire il cavo di alimentazione, vericare che il cavo di
ricambio sia HO5VV-F3G1.0 o equivalente per garantire il
funzionamento sicuro.
ATTENZIONE
La presa di corrente va controllata da un elettricista
qualicato per accertarsi che sia collegata con la pola-
rità giusta. Controllare che la presa sia dotata di messa
a terra adeguata.
AVVERTENZA
Non usare prolunghe o riduttori a due poli, né rimuo-
vere il polo di terra del cavo di alimentazione.
REQUISITI ELETTRICI
Alimentazione 220-240 VCA, 50/60 Hz
Interruttore circuito 10 A
Presa di corrente con messa a terra
POSIZIONAMENTO ALIMENTAZIONE ELETTRICA
LARGHEZZA A
Modelli 457 mm 152 mm
Modelli 610 mm 241 mm
Modelli 762 mm 318 mm
Modelli 914 mm 394 mm
A
6 mm
108
mm
114 mm
VISTA FRONTALE
PAVIMENTO
PARTE SINISTRA
DELL’APERTURA
E
Posizione dell’alimentazione
elettrica.
Parte elettrica
Scossa
elettrica
Collegare il cavo di alimentazione diretta-
mente a una presa dotata di messa a terra.
Non disattivare la predisposizione per la
messa a terra della spina.
Non utilizzare un riduttore o una prolunga.
La mancata osservanza di queste istruzioni
potrebbe causare gravi lesioni o morte.
Consultare le istruzioni per linstallazione
