기계 설치 그림4. ( 1,2,3,4)

INSTALLATION (Fig.1, Fig. 2, Fig.3 and Fig. 4)

오일팬 설치

오일팬을 테이블의 네 모서리에 놓아 주십시오1) .

개의 암 쿠션 을 오일팬 의 쪽 작업자를 향하게 에 고정하십시오 개의 스탠드2)2"1""3""A"().2

베이스 를 오일팬 힌지 쪽 의 쪽에 고정하십시오 그리고 오일팬 을 고정하여"2" "3"( ) "B" . "3"

주십시오 그림. ( 1, 2)

힌지 을 베드의 구멍에 꽂고 힌지가 쿠션의 파인 곳에 들어가도록 기계를 위치하고3) "1" ,

오일팬의 개 쿠션에 기계가 안착되도록 하십시오 그림4.(3,4)

주의 포장 상자 안에 있는 오일팬 네 모서리 고정용 고무 쿠션은 다른 용도로 사용할 수:

없습니다.

Fixing oil tray

1) Oil tray should be put at the four corners of the slot in table plate.

2) Fix two arm cushion "1" to the "A" side of oil tray "3" (facing the operator). Fix the

two stand bases "2" to the "B" side of oil tray"3"(hinge side),then fix the oil

tray"3"(Fig.1,Fig.2)

3) Plug the hinge"1"into hole of bed plate, put the machine head on the table plate, hinge

at the sink place and then fix the machine head on cushions of the four oil tray

corners(Fig.3,Fig.4)

Attention : in the packing box, the rubber cushions fixed at the four corner of oil tray

is not for any other usage, just for packaging.

-13-

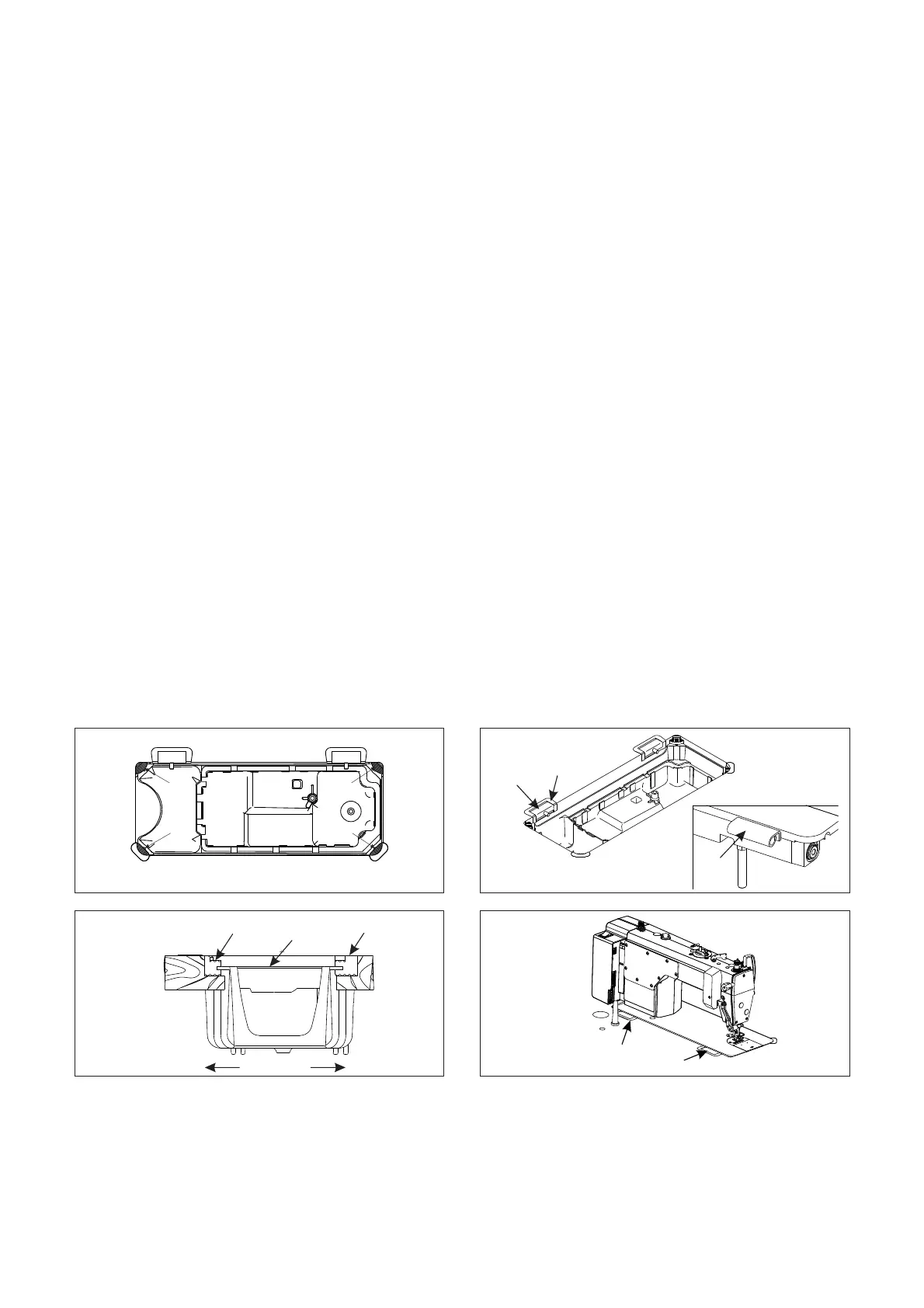

Fig.1

Fig.2

Fig.3

Fig.4

①

②

③

①

②

①

②

①

SunStar KM-2522 Series User Manual
