바늘과훅관계 그림23. ( 28)
NEEDLE-TO-HOOK RELATIONSHIP (Fig.28)
바늘과 훅의 타이밍 조정은 다음과 같습니다1. . :
핸드 휠을 돌려서 바늘대가 최하 위치에 오도록1)
합니다 그리고 나사 를 풉니다..①
바늘대높이조정*
바늘대 의 각인선 와 바늘대 하붓싱 의2) “A"②③
하면이 일치하도록 한 후 나사 를 조입니다.①
훅의 위치 조정*“A"
훅 고정나사를 풀고 핸드 휠을 돌려 바늘대의3)
각인선 와 바늘대 하붓싱 의 하면이 일치“B" ③
하도록 합니다.
위와 같이 조정이 끝난 후 훅의 블레이드 포인트4) ⑤
가 바늘 의 중앙에 오도록 맞춥니다.④
바늘과 훅 사이의 간격은 가 되도록0.04~0.1mm
합니다 조정이 끝나면 훅 고정나사를 견고히.
조여 주십시오.
훅을 교체하는 경우 원래 조립된 훅과 동일한*
사양으로 교체해 주십시오.
1. Adjust the timing between the needle and the
hook as follows:
1) Turn the hand wheel to bring the needle bar
down to the lowest point of its stroke , and
loosen setscrew .①
* Adjusting the needle bar height
2) Align marker line "A" on needle bar with the②
bottom end of needle bar lower bushing , then③
tight setscrew .①
* Adjusting position "A" of the hook
3) Loosen the hook setscrews, turn the handwheel,
and align marker line B on ascending needle
bar with the bottom end of needle bar lower②
bushing .③
4) After making the adjustments mentioned in the
above steps align hook blade point with the⑤
center of needle . Provide a clearance of④
0.04mm to 0.1mm between the needle and the
hook, then securely, tighten the hook setscrews.
* Note that the type of hook to be substituted for,
when replacing the hook, shall be in the sewing
machine of original assemblage.
-27-

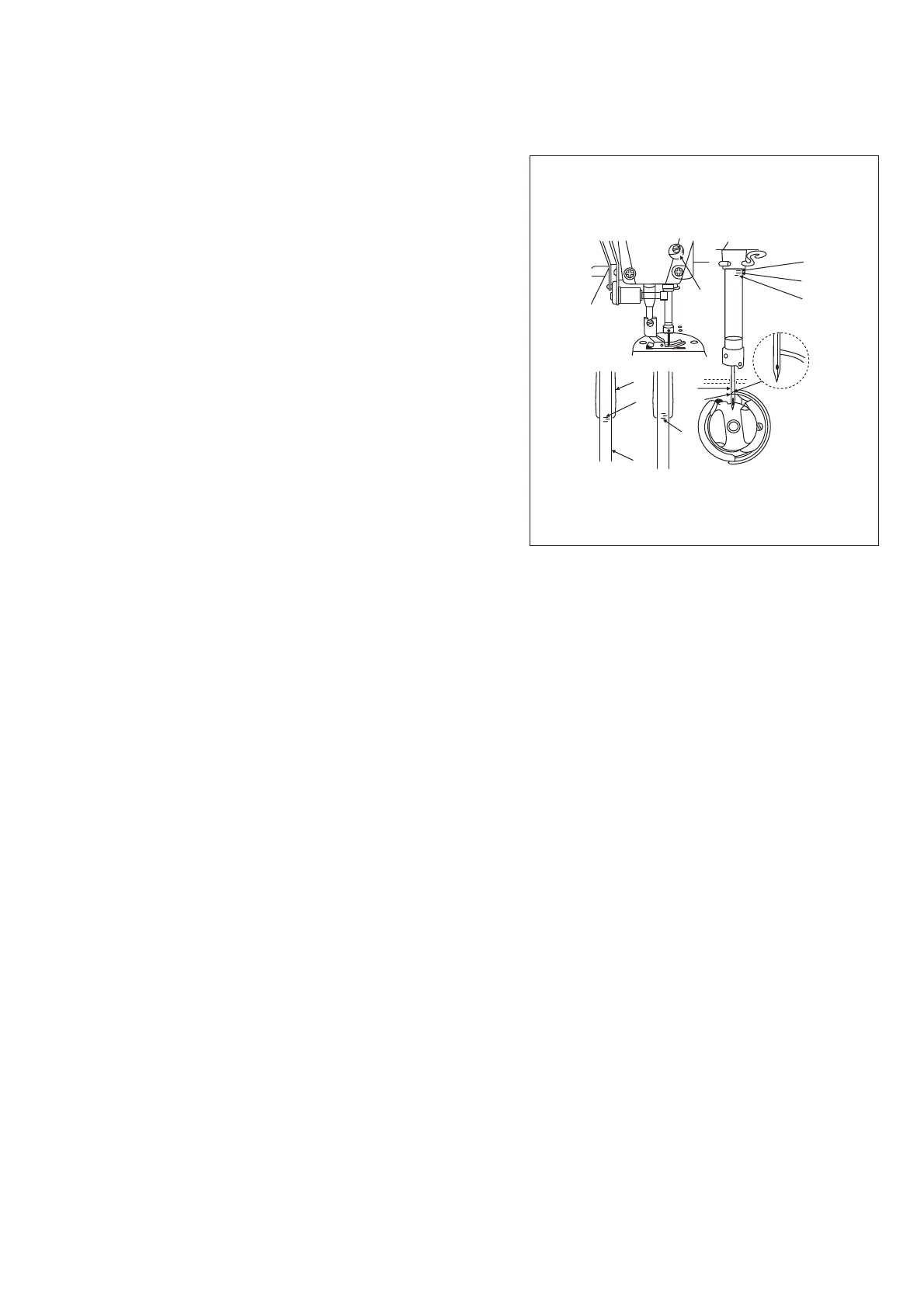

Fig.28
①
②
③
A
A
C
B
④
⑤
B
To Next Page
