훅 급유량 조정 그림6. ( 6, 7, 8)
ADJUSTING THE AMOUNT OF OIL(OIL SPLASHES)IN THE HOOK (Fig.6,7,8)
조정 전 주의사항1. :
사용하지 않았던 기계는 재봉물 없이 약 분 동안 공회전 해 주십시오1) 3 .
또는 가끔 공회전을 실행해 주십시오( ).
기계가 작동 중일 때 오일량 점검 용지를 사용해 주십시오2) .
오일팬의 오일 높이가 와 사이에 있는지 확인하십시오3) HIGH LOW .
유량 확인시간은 초 입니다 수동으로 시간 기록4) 5 ( ).
알맞은 오일량 샘플2. :
다음 샘플 그림에서와 같이 미세 조정은 다른 조건의 재봉 작업에 따릅니다 하지만 너무1) .
많은 기름을 공급하면 훅에서 오일이 튀어 재봉물을 오염시킵니다.
훅에서 튀는 오일이 안정될 때까지 오일량 용지를 세 번 시험하고 오일량을 조정하십시오2) .
훅에 튀는 오일량 조정3. :
하축 붓싱의 오일량 조절나사를 방향 쪽으로 돌리면 오일량이 증가하고 방향1) + A , - B
쪽으로 돌리면 오일량이 감소합니다
.
조정이 끝나면 재봉물 없이 약 초 동안 공회전 하면서 오일량을 확인합니다2) 30 .
1. Notice before adjustment :
1) The unexpended machine should run without material for around 3 minutes.
(or suitable running now and then ).
2) Plug in the oil amount paper only when the machine is running.
3) Make sure the oil height in the oil plate ranges between HIGH and LOW.
4) The confirming time of the oil amount is 5 seconds (by manual time-keeping).
2. Appropriate oil amount sample :
1) In the following sample figures, tiny adjustments may be considered according to
different sewing process but not too much oil may cause the warming of spinning
shuttle and contaminate the material.
2) Try the oil amount paper three times and adjust the oil amount of the spinning shuttle
until the oil trail on the paper is stable.
3. Adjust the oil amount of the spinning shuttle :
1) Turning the oil adjusting screw of the front shaft sleeve on bottom shaft towards +
direction A, the oil amount will increase, and towards - direction B, the oilamountwill
decrease.
2) After adjustment without material for 30 seconds to confirm the condition of the oil
amount.
-15-

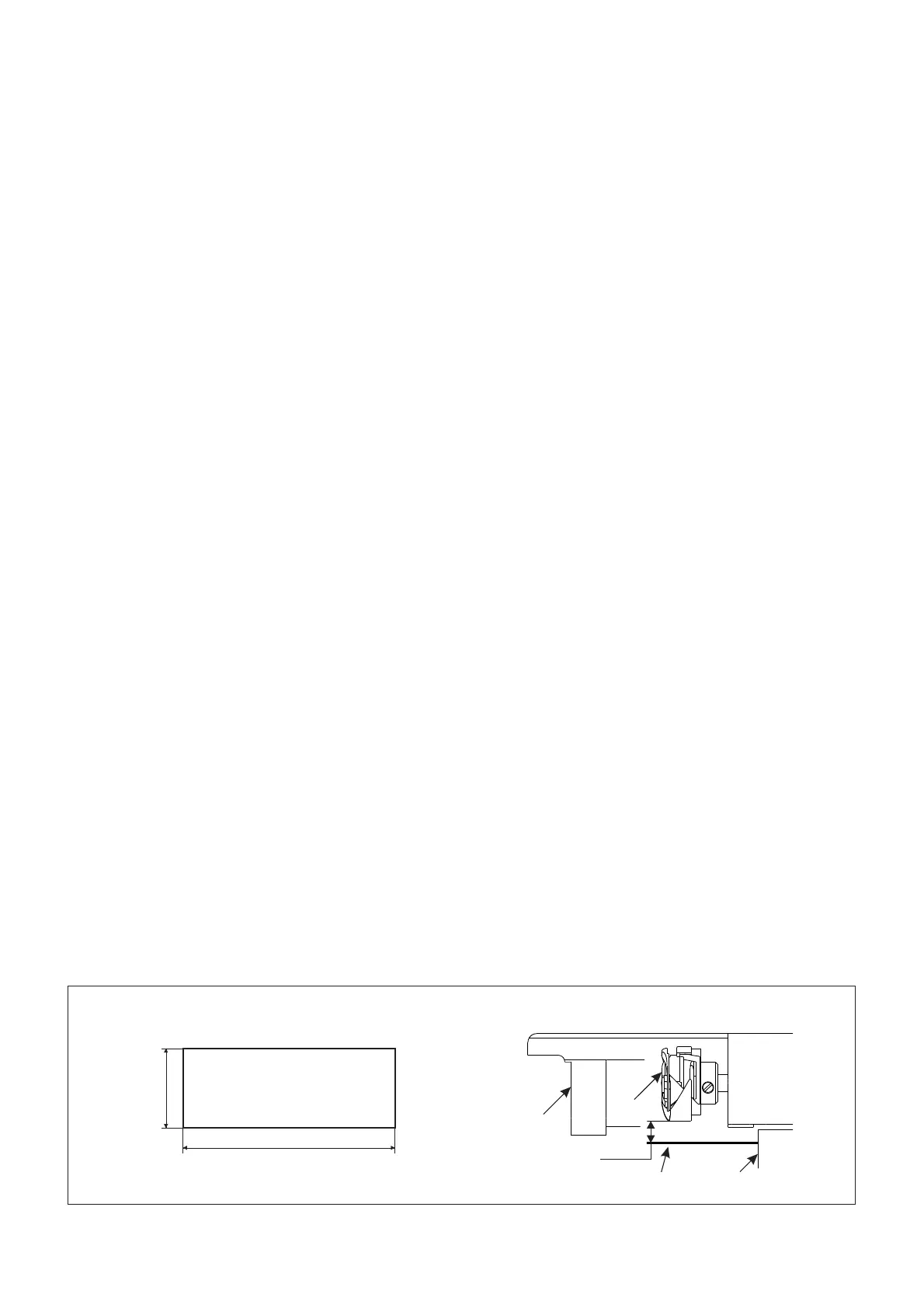

Fig.6
① The amount of oil confirmed ② The place of confirmed
40mm
25mm
3-10mm
The amount of
oil confirmed paper
Oil reservoir
Base plate
Hook
To Next Page
