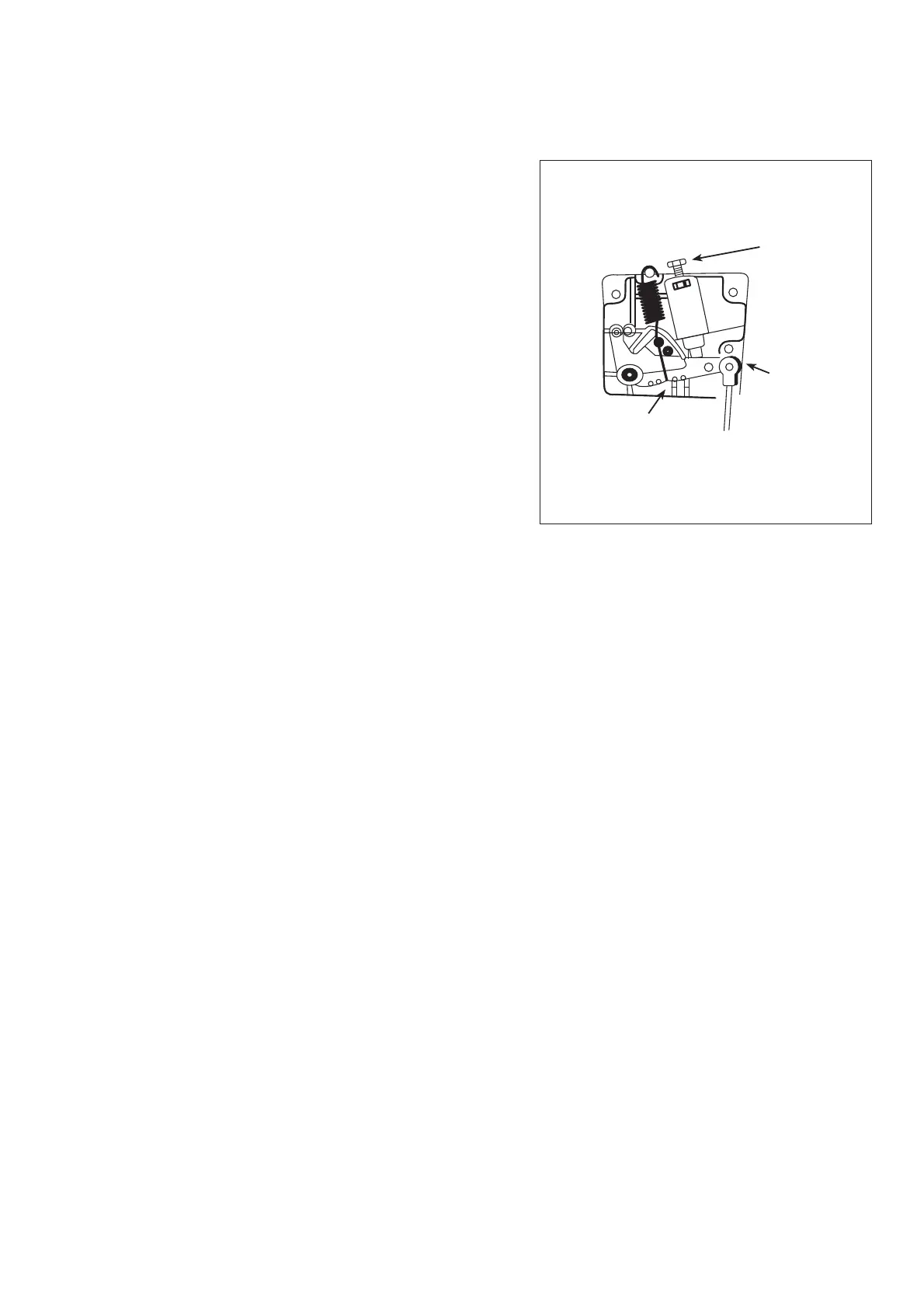

페달 압력 및 페달 스트로크 그림26. ( 31)
PEDAL PRESSURE AND PEDAL STROKE (Fig.31)
페달의 앞부분을 누르는데 요구되는 압력의 조정1.
이 압력은 페달압력 조정 스프링 의 설치 위치에1) ①
따라 변경됩니다.
스프링 훅을 왼쪽에 걸면 압력은 감소합니다2) .
스프링 훅을 오른쪽에 걸면 압력은 증가합니다3) .
페달의 뒷부분을 누르는데 요구되는 압력의 조정2.
이 압력은 조정나사 를 사용하여 조정합니다1) .②
압력은 조정나사를 조여주면 증가 합니다2) .
압력은 조정나사를 풀어주면 감소합니다3) .
페달 스트로크 조정3.
페달 스트로크는 연결 롯드 를 왼쪽 구멍으로1) ③
이동하면 작아집니다.
1. Adjusting the pressure required to depress the
frontpartofthepedal.
1) This pressure can be changed by altering the
mounting position of pedaling pressure adjust
spring .①
2) The pressure decreases when you hook the
spring on the left side.
3) The pressure increases when you hook the
spring on the right side.
2. Adjusting the pressure required to depress the
back part of the pedal
1) This pressure can be adjusted using
regulator screw .②
2) The pressure increases as you turn the regulator
screw in.
3) The pressure decreases as you turn the screw
cut.
3. Adjusting the pedal stroke
1) The pedal stroke decreases when you insert
connecting rod into the left hole.③
-29-
Fig.31
①
②
③
